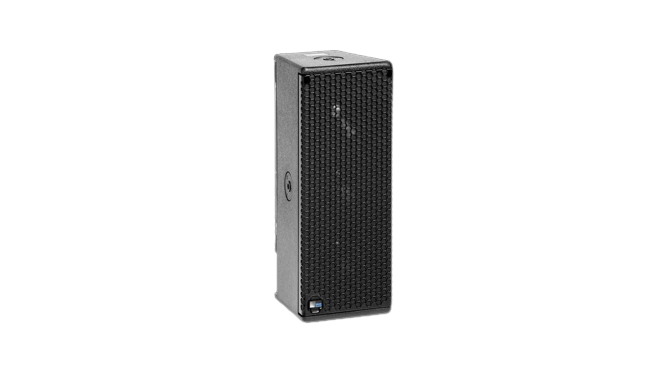

Meyer Sound UPM
UPM-1P – удивительно компактная активная профессиональная система звукоусиления. Доступна в вариантах с узким и широким охватом.
АКТИВНАЯ АКУСТИЧЕСКАЯ СИСТЕМА
Главное
Уникальный кроссовер сглаживает «гребни» в среднечастотном диапазоне, а высокочастотный драйвер с металлической диафрагмой обеспечивает ровный отклик на высоких частотах.
Два типа покрытия — четыре опции
UPM-1P — гибкость широкой зоны покрытия
UPM-1P — гибкость широкой зоны покрытия
Четкость и мощность в компактной упаковке
Удивительно компактная активная система звукоусиления UPM идеально подходит для случаев, где необходима скрытая установка громкоговорителей, но также необходимы высокое звуковое давление, минимальный уровень искажений и четкий контроль диаграммы направленности.
Всего четыре диаграммы: две широкие, две узкие
Удивительно компактный, с узкой или широкой диаграммой
Знаменитые технологии Meyer Sound
Модели UPM-1P и UPM-1XP обеспечивают симметричные паттерны направленности для работы в широкой площади, симметричные паттерны UPM-2P и UPM-2XP обеспечивают точный контроль диаграммы при меньших углах раскрытия.
UPM-1P идеально подходит для работы в качестве небольшой системы усиления голоса, дозвучивания проблемных зон, работы в линиях задержки как в закрытых залах, так и на открытых площадках. Для построения полнодиапазонной системы необходимо использовать сабвуфер.
UPM-1XP — широкий диапазон + интеллектуальный блок питания
Технология IntelligentDC позволяет передавать симметричный аудиосигнал и питание от сети постоянного тока через один разъем. Использование внешнего источника питания устраняет необходимость применения кабельных труб, но позволяет сохранить все преимущества работы с активными громкоговорителями.
UPM-2P — мощность и точность узкой диаграммы
Благодаря узкой, точно контролируемой диаграмме направленности системы UPM-2P идеально подходят для случаев, где необходим точный контроль рабочей зоны громкоговорителя, например, чтобы избежать нежелательных отражений или возникновения обратной связи с микрофоном.
UPM-2XP — узкая диаграмма, интеллектуальный блок питания
Использование технологии IntelligentDC позволяет передавать в UPM-2XP симметричный аудиосигнал и питание от сети постоянного тока через один разъем. Использование внешнего блока питания устраняет необходимость применения кабельных труб, но позволяет сохранить все преимущества работы с активными громкоговорителями.
Решения
Рестораны
«Комбинация UPJ-1P и UPM-1P обеспечивает необходимое сочетание точности воспроизведения и малой заметности. Также перед нами стояла задача добиться чистого, неокрашенного звучания и UPJ-1P показали себя в этом плане просто превосходно!»
Андерс Йоргенсен, Саунд-дизайнер и менеджер проекта Stouenborg
Награды
«Небольшие, но с великолепным звучанием и хорошим „панчем“. Это великолепный продукт. Meyer как всегда, все сделали правильно.»
Судьи премии EDDY 2001
«Комбинация UPJ-1P и UPM-1P обеспечивает необходимое сочетание точности воспроизведения и малой заметности. Также перед нами стояла задача добиться чистого, неокрашенного звучания и UPJ-1P показали себя в этом плане просто превосходно!»
Андерс Йоргенсен, Саунд-дизайнер и менеджер проекта Stouenborg
Награды
«Небольшие, но с великолепным звучанием и хорошим „панчем“. Это великолепный продукт. Meyer как всегда, все сделали правильно.»
Судьи премии EDDY 2001
• Компактные и стационарные аудио визуальные системы
• Театры
• Дополнительные системы звукоусиления Frontfill
• Системы типа “Surround Sound”
• Распределенные системы звукоусиления
• Дополнительные системы озвучивания балконов
• Театры
• Дополнительные системы звукоусиления Frontfill
• Системы типа “Surround Sound”
• Распределенные системы звукоусиления
• Дополнительные системы озвучивания балконов
Область применения
Ключевые особенности
• Компактные и стационарные аудио визуальные системы
• Театры
• Дополнительные системы звукоусиления Frontfill
• Системы типа “Surround Sound”
• Распределенные системы звукоусиления
• Дополнительные системы озвучивания балконов
• Театры
• Дополнительные системы звукоусиления Frontfill
• Системы типа “Surround Sound”
• Распределенные системы звукоусиления
• Дополнительные системы озвучивания балконов
UPM-1P – удивительно компактная активная профессиональная система звукоусиления. Доступна в вариантах с узким и широким охватом. Она идеально подходит для использования в инсталляциях, требующих небольших и незаметных громкоговорителей, способных при этом создавать серьезное звуковое давление с низким уровнем искажений и равномерной направленностью. UPM-1P подходит в качестве системы усиления голоса в небольших системах оповещения или в качестве филов или дилэев в более крупных системах как в помещениях, так и вне. Систему можно дополнить опциональным сабвуфером, после чего она станет полнодиапазонной. Работает с ультракомпактным сабвуфером UMS. Высокочастотная секция UPM-1P состоит из дюймового твитера с металлической диафрагмой, помещенной в симметричный рупор с раскрытием в 100°. На низких частотах специальная схема коррекции фазы обеспечивает звучание точечного источника без эффектов смещения фазы, которые часто встречаются в системах с двойными низкочастотниками. Два 5” вуфера работают параллельно на низких частотах, усиливая отклик. UРМ-2P – это компактный профессиональный активный громкоговоритель, в состав которого входят электронные схемы управления коррекцией фазы, 5-дюймовые средне и низкочастотные драйверы, 1-дюймовый высокочастотный драйвер, размещенный в симметричной рупорной камере с углом раскрытия 45°, и 2-канальный усилитель. UPM-2P идеально подходит для ситуаций, когда звукоусилительные системы должны обеспечивать высокий уровень звукового давления, очень низкий уровень искажений и «плотную» диаграмму направленности в обеих плоскостях. Один громкоговоритель UPM-2P используется в качестве системы воспроизведения речи в составе небольших основных или дополнительных систем звукоусиления. Система Full-Range может быть создана путем дополнения работы UPM-2P отдельным суббасовым громкоговорителем. Как и все активные громкоговорители Meyer Sound, UPM-2P характеризуется отличной работой по всем параметрам. Поскольку используемый усилитель и управляющая электроника оптимизированы для каждого драйвера, громкоговоритель способен обеспечить большие значения звукового давления при меньшем уровне искажений и более ровной частотной характеристике. Концепция построения активных громкоговорителей значительно упрощает работы по настройке и инсталляции, устраняет необходимость рэковых стоек с усилителями и устройствами обработки сигнала, а также предоставляет возможность в создании распределенных систем. Рупор UPM-2P обеспечивает постоянную ширину «луча» в 45 градусов, и совместно с установленными сложными схемами коррекции фазы обеспечивает «плотную» диаграмму направленности в области низких и средних частот. Два НЧ/СЧ драйвера MS-5 запитываются параллельно, что позволяет добиться преимуществ от их совместной работы. Для предотвращения возникновения процессов взаимодействия драйверов и эффекта комбофильтрации на средних частотах, в цепь одного из драйверов установлен фильтр, который «срезает» все частоты сигнала выше 500 Гц. В состав сигнального тракта помимо схемы усиления мощности входит активный кроссовер, лимитер, защищающий драйверы от перегрузки, а также фильтры коррекции амплитудно-частотной и фазовой характеристик. Входной дифференциальный каскад характеризуется хорошим соотношением подавления всплесков в обычном режиме, что позволяет использовать в качестве сигнального кабеля обычную «витую пару». Индикаторы, размещенные на задней панели громкоговорителя, отображают статусы блока питания и лимитеров каждого канала. Интегрированный блок питания UРМ-2P обеспечивает подавление переходных процессов, связанных с питанием от сети. В качестве силовых разъемов используются разъемы PowerConТМ, с помощью которых возможно создание последовательной схемы питания нескольких громкоговорителей. Прочный корпус изготавливается из многослойной фанеры, которая сверху покрывается стойкой к стиранию краской. На корпусе UPM-2P предусмотрены три круглых риггинговых пластины 3/8”-16 с несквозным отверстием и внутренней резьбой. Благодаря этим пластинам громкоговоритель можно устанавливать на стойках.
Возможна установка дополнительных монтажных креплений. В UРМ-2P легко интегрируется модуль системы удаленного мониторинга (RMSTM). Программное обеспечение системы RMSТМ позволяет с помощью персонального компьютера отслеживать такие параметры, как активность лимитеров, значение выходной мощности, напряжение, температура, статусы драйверов и скорости вращения вентиляторов. UРМ-2P может поставляться со стандартным модулем аудио входа (включает в себя дополнительный разъем Loop), а также с другими опциями: с регулятором уровня входного сигнала и переключателем полярности либо с модулем суммирования.
Возможна установка дополнительных монтажных креплений. В UРМ-2P легко интегрируется модуль системы удаленного мониторинга (RMSTM). Программное обеспечение системы RMSТМ позволяет с помощью персонального компьютера отслеживать такие параметры, как активность лимитеров, значение выходной мощности, напряжение, температура, статусы драйверов и скорости вращения вентиляторов. UРМ-2P может поставляться со стандартным модулем аудио входа (включает в себя дополнительный разъем Loop), а также с другими опциями: с регулятором уровня входного сигнала и переключателем полярности либо с модулем суммирования.
Описание
UРM-1P
Акустические характеристики:
Рабочий диапазон частот:
75 Гц - 20 кГц
Частотная характеристика:
± 4 дБ 80 Гц – 16 кГц
Фазовая характеристика:
± 45° 415 Гц – 16 кГц,
Максимальный уровень SPL:
118,5 дБ с крест-фактором >14 дБ (M-noise), 113 дБ (Pink noise), 115,5 dB (B-noise)
Диаграмма направленности:
100° (в обеих плоскостях)
Точки акустического кроссовера:
500 Гц и 2 кГц – 5 кГц
Драйверы:
Низкочастотный:
два 5-дюймовых конических драйвера MS-5
Высокочастотный:
1-дюймовый, титановое основание
Стандартный модуль аудиовхода:
Тип:
Симметричный входной каскад
Тип входного разъема:
Female XLR, Male XLR Loop
Сопротивление:
10 кОм
Распайка XLR:
Контакты: 1 - корпус, 2 + сигнал, 3 - сигнал
RF фильтр:
Обычный режим: 425 кГц low-pass
Дифференциальный: 142 кГц low-pass
Отношение всплеска в обычном режиме:
> 50 дБ (50Гц), типовое - 60 дБ
65 дБ (1 кГц), типовое - 75 дБ
TIM фильтр:
80 кГц
Усилитель:
Тип:
2-канальный усилитель (класс AB/bridged MOSFET)
Мощность:
350 Вт
THD, IM, TIM:
< 0.02 %
Питание от сети переменного тока:
Разъем:
PowerCon Locking
Диапазоны напряжения питания:
105-130 В, 208-260 В; (90-105 В), 47-63 Гц
Ток ожидания RMS:
115 В : 0.25 А @ 230 В : 0.13А @ 100 В : 0.3 А
Максимальный непрерывный ток RMS (>10с):
115 В : 2.80 А @ 230 В : 1.40 А @ 100 В : 3.2 А
Максимальный всплеск тока RMS (>1с):
115 В : 3.20 А @ 230 В : 1.60 А @ 100 В : 3.7 А
Максимальный пиковый ток в течение всплеска:
115 В : 5.00 А @ 230 В : 2.50 А @ 100 В : 5.8 А
Мощность:
400 Вт при всплеске тока 1 с.
Физические характеристики:

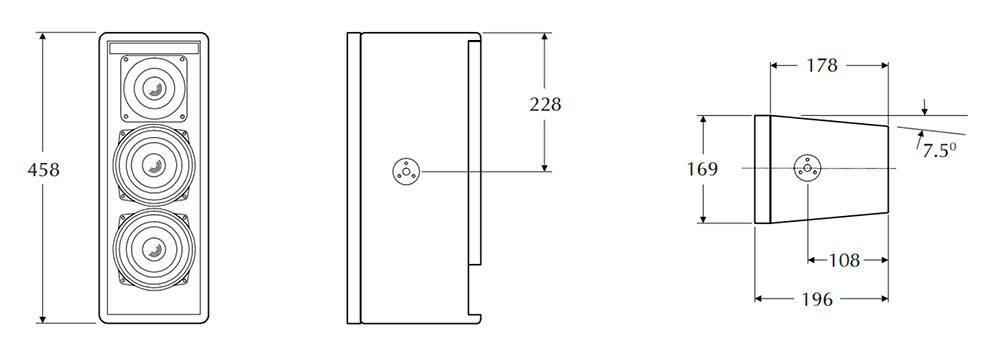

Габариты:
169 x 458 x 196 мм
Масса:
10 кг (нетто), 10.9 кг (брутто)
Корпус / отделка:
Многослойная фанера / черная краска
Защита:
Перфорированный металлический экран, поролоновое покрытие.
Риггинг:
Три резьбовые пластины 3/8’’-16
Акустические характеристики:
Рабочий диапазон частот:
75 Гц - 20 кГц
Частотная характеристика:
± 4 дБ 80 Гц – 16 кГц
Фазовая характеристика:
± 45° 415 Гц – 16 кГц,
Максимальный уровень SPL:
118,5 дБ с крест-фактором >14 дБ (M-noise), 113 дБ (Pink noise), 115,5 dB (B-noise)
Диаграмма направленности:
100° (в обеих плоскостях)
Точки акустического кроссовера:
500 Гц и 2 кГц – 5 кГц
Драйверы:
Низкочастотный:
два 5-дюймовых конических драйвера MS-5
Высокочастотный:
1-дюймовый, титановое основание
Стандартный модуль аудиовхода:
Тип:
Симметричный входной каскад
Тип входного разъема:
Female XLR, Male XLR Loop
Сопротивление:
10 кОм
Распайка XLR:
Контакты: 1 - корпус, 2 + сигнал, 3 - сигнал
RF фильтр:
Обычный режим: 425 кГц low-pass
Дифференциальный: 142 кГц low-pass
Отношение всплеска в обычном режиме:
> 50 дБ (50Гц), типовое - 60 дБ
65 дБ (1 кГц), типовое - 75 дБ
TIM фильтр:
80 кГц
Усилитель:
Тип:
2-канальный усилитель (класс AB/bridged MOSFET)
Мощность:
350 Вт
THD, IM, TIM:
< 0.02 %
Питание от сети переменного тока:
Разъем:
PowerCon Locking
Диапазоны напряжения питания:
105-130 В, 208-260 В; (90-105 В), 47-63 Гц
Ток ожидания RMS:
115 В : 0.25 А @ 230 В : 0.13А @ 100 В : 0.3 А
Максимальный непрерывный ток RMS (>10с):
115 В : 2.80 А @ 230 В : 1.40 А @ 100 В : 3.2 А
Максимальный всплеск тока RMS (>1с):
115 В : 3.20 А @ 230 В : 1.60 А @ 100 В : 3.7 А
Максимальный пиковый ток в течение всплеска:
115 В : 5.00 А @ 230 В : 2.50 А @ 100 В : 5.8 А
Мощность:
400 Вт при всплеске тока 1 с.
Физические характеристики:
Габариты:
169 x 458 x 196 мм
Масса:
10 кг (нетто), 10.9 кг (брутто)
Корпус / отделка:
Многослойная фанера / черная краска
Защита:
Перфорированный металлический экран, поролоновое покрытие.
Риггинг:
Три резьбовые пластины 3/8’’-16
Полные технические характеристики
Основные технические характеристики:
UPM-1P
• Два конических драйвера 5”
• Один купольный твитер 1”
• АЧХ: 75 Гц – 20 кГц
• ФЧХ: 415 Гц – 16 кГц (±45°)
• Линейное пиковое звуковое давление 118,5 дБ с крест-фактором >14 дБ (M-noise)
• Угол раскрытия: 100°x100°
• Усилитель class AB/bridged, MOSFET, мощность 650 Вт
• Габариты: 174 x 457 x 196 мм
• Вес: 9,53 кг
• Разъемы: 3-pin, powerCON
• Точки подвеса: 3/8”-16, ATTN, looping, функция RMS
• Аксессуары для крепления
UPM-2P
• Два конических драйвера 5”
• Один купольный твитер 1”
• АЧХ: 80 Гц – 20 кГц
• ФЧХ: 415 Гц – 16 кГц (±45°)
• Линейное пиковое звуковое давление 123 дБ с крест-фактором 18 дБ (M-noise)
• Угол раскрытия: 45°x45°
• Усилитель class AB/bridged, MOSFET, мощность 650 Вт
• Габариты: 174 x 457 x 196 мм
• Вес: 9,53 кг
• Разъемы: 3-pin, powerCON
• Точки подвеса: 3/8”-16, ATTN, looping, функция RMS
• Аксессуары для крепления
• Два конических драйвера 5”
• Один купольный твитер 1”
• АЧХ: 75 Гц – 20 кГц
• ФЧХ: 415 Гц – 16 кГц (±45°)
• Линейное пиковое звуковое давление 118,5 дБ с крест-фактором >14 дБ (M-noise)
• Угол раскрытия: 100°x100°
• Усилитель class AB/bridged, MOSFET, мощность 650 Вт
• Габариты: 174 x 457 x 196 мм
• Вес: 9,53 кг
• Разъемы: 3-pin, powerCON
• Точки подвеса: 3/8”-16, ATTN, looping, функция RMS
• Аксессуары для крепления
UPM-2P
• Два конических драйвера 5”
• Один купольный твитер 1”
• АЧХ: 80 Гц – 20 кГц
• ФЧХ: 415 Гц – 16 кГц (±45°)
• Линейное пиковое звуковое давление 123 дБ с крест-фактором 18 дБ (M-noise)
• Угол раскрытия: 45°x45°
• Усилитель class AB/bridged, MOSFET, мощность 650 Вт
• Габариты: 174 x 457 x 196 мм
• Вес: 9,53 кг
• Разъемы: 3-pin, powerCON
• Точки подвеса: 3/8”-16, ATTN, looping, функция RMS
• Аксессуары для крепления
UРM-2P
Акустические характеристики:
Рабочий диапазон частот:
80 Гц - 20 кГц
Частотная характеристика:
± 4 дБ 85 Гц – 19 кГц
Фазовая характеристика:
± 45° 415 Гц – 16 кГц,
Максимальный уровень SPL:
123 дБ с крест-фактором 18 дБ (M-noise), 120 дБ (Pink noise), 120,5 dB (B-noise)
Диаграмма направленности:
45° (в обеих плоскостях)
Точки акустического кроссовера:
500 Гц и 2 кГц – 5 кГц
Драйверы:
Низкочастотный:
два 5-дюймовых конических драйвера MS-5
Высокочастотный:
1-дюймовый, титановое основание
Стандартный модуль аудиовхода:
Тип:
Симметричный входной каскад
Тип входного разъема:
Female XLR, Male XLR Loop
Сопротивление:
10 кОм
Распайка XLR:
Контакты: 1 - корпус, 2 + сигнал, 3 - сигнал
RF фильтр:
Обычный режим: 425 кГц low-pass
Дифференциальный: 142 кГц low-pass
Отношение всплеска в обычном режиме:
> 50 дБ (50Гц), типовое - 60 дБ
65 дБ (1 кГц), типовое - 75 дБ
TIM фильтр:
80 кГц
Усилитель:
Тип:
2-канальный усилитель (класс AB/bridged MOSFET)
Мощность:
350 Вт
THD, IM, TIM:
< 0.02 %
Питание от сети переменного тока:
Разъем:
PowerCon Locking
Диапазоны напряжения питания:
105-130 В, 208-260 В; (90-105 В), 47-63 Гц
Ток ожидания RMS:
115 В : 0.25 А @ 230 В : 0.13А @ 100 В : 0.3 А
Максимальный непрерывный ток RMS (>10с):
115 В : 2.80 А @ 230 В : 1.40 А @ 100 В : 3.2 А
Максимальный всплеск тока RMS (>1с):
115 В : 3.20 А @ 230 В : 1.60 А @ 100 В : 3.7 А
Максимальный пиковый ток в течение всплеска:
115 В : 5.00 А @ 230 В : 2.50 А @ 100 В : 5.8 А
Мощность:
400 Вт при всплеске тока 1 с.
Физические характеристики:
Габариты:
169 x 458 x 196 мм
Масса:
10 кг (нетто), 10.9 кг (брутто)
Корпус / отделка:
Многослойная фанера / черная краска
Защита:
Перфорированный металлический экран, поролоновое покрытие.
Риггинг:
Три резьбовые пластины 3/8“-16
Акустические характеристики:
Рабочий диапазон частот:
80 Гц - 20 кГц
Частотная характеристика:
± 4 дБ 85 Гц – 19 кГц
Фазовая характеристика:
± 45° 415 Гц – 16 кГц,
Максимальный уровень SPL:
123 дБ с крест-фактором 18 дБ (M-noise), 120 дБ (Pink noise), 120,5 dB (B-noise)
Диаграмма направленности:
45° (в обеих плоскостях)
Точки акустического кроссовера:
500 Гц и 2 кГц – 5 кГц
Драйверы:
Низкочастотный:
два 5-дюймовых конических драйвера MS-5
Высокочастотный:
1-дюймовый, титановое основание
Стандартный модуль аудиовхода:
Тип:
Симметричный входной каскад
Тип входного разъема:
Female XLR, Male XLR Loop
Сопротивление:
10 кОм
Распайка XLR:
Контакты: 1 - корпус, 2 + сигнал, 3 - сигнал
RF фильтр:
Обычный режим: 425 кГц low-pass
Дифференциальный: 142 кГц low-pass
Отношение всплеска в обычном режиме:
> 50 дБ (50Гц), типовое - 60 дБ
65 дБ (1 кГц), типовое - 75 дБ
TIM фильтр:
80 кГц
Усилитель:
Тип:
2-канальный усилитель (класс AB/bridged MOSFET)
Мощность:
350 Вт
THD, IM, TIM:
< 0.02 %
Питание от сети переменного тока:
Разъем:
PowerCon Locking
Диапазоны напряжения питания:
105-130 В, 208-260 В; (90-105 В), 47-63 Гц
Ток ожидания RMS:
115 В : 0.25 А @ 230 В : 0.13А @ 100 В : 0.3 А
Максимальный непрерывный ток RMS (>10с):
115 В : 2.80 А @ 230 В : 1.40 А @ 100 В : 3.2 А
Максимальный всплеск тока RMS (>1с):
115 В : 3.20 А @ 230 В : 1.60 А @ 100 В : 3.7 А
Максимальный пиковый ток в течение всплеска:
115 В : 5.00 А @ 230 В : 2.50 А @ 100 В : 5.8 А
Мощность:
400 Вт при всплеске тока 1 с.
Физические характеристики:
Габариты:
169 x 458 x 196 мм
Масса:
10 кг (нетто), 10.9 кг (брутто)
Корпус / отделка:
Многослойная фанера / черная краска
Защита:
Перфорированный металлический экран, поролоновое покрытие.
Риггинг:
Три резьбовые пластины 3/8“-16

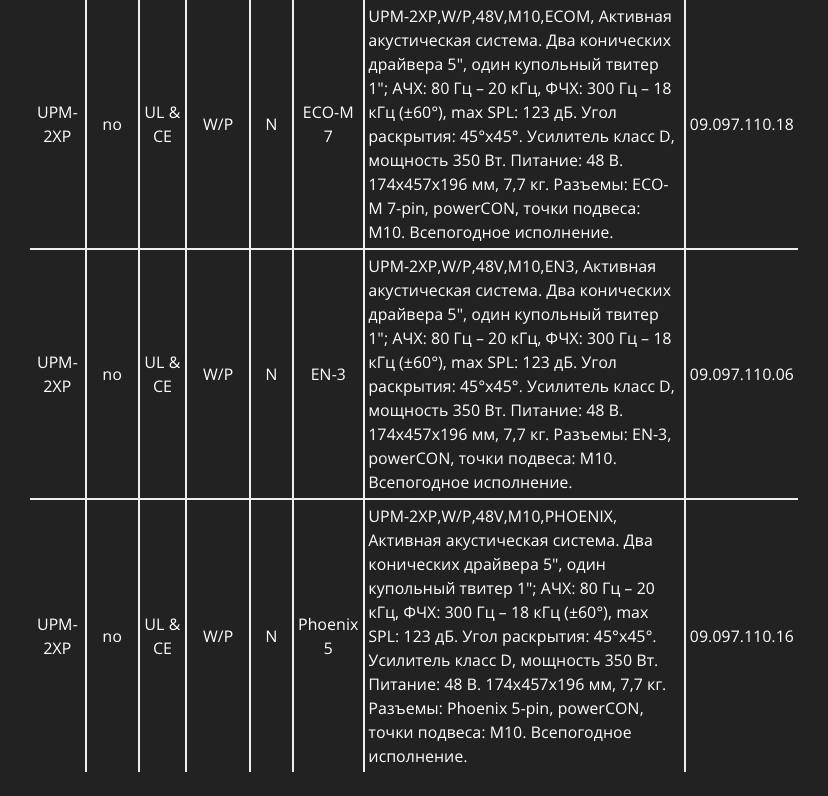

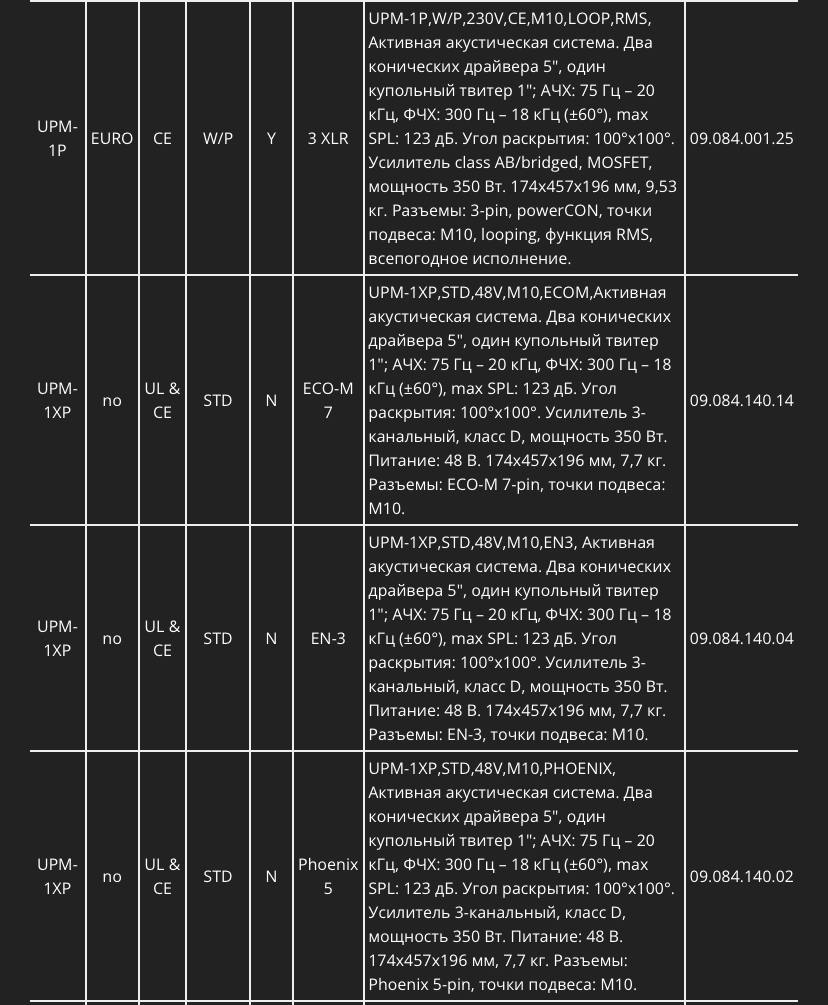

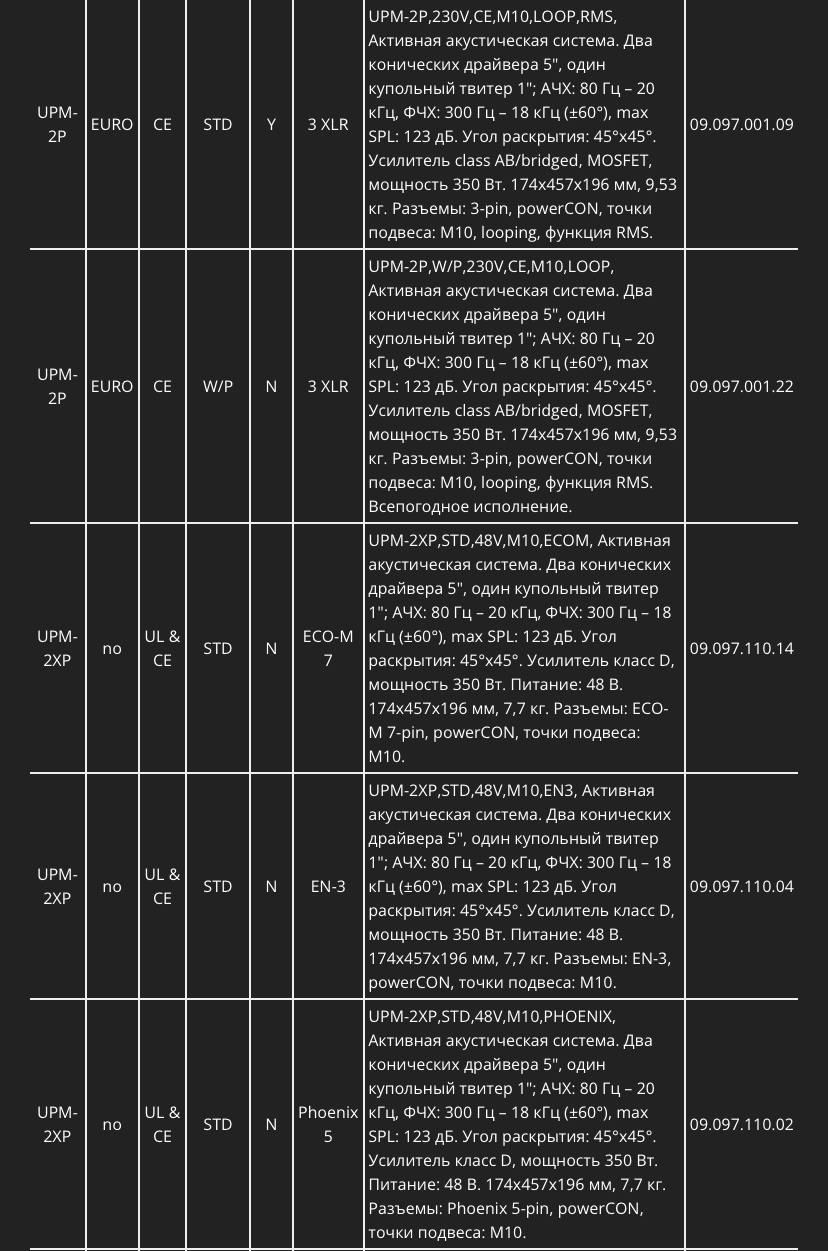

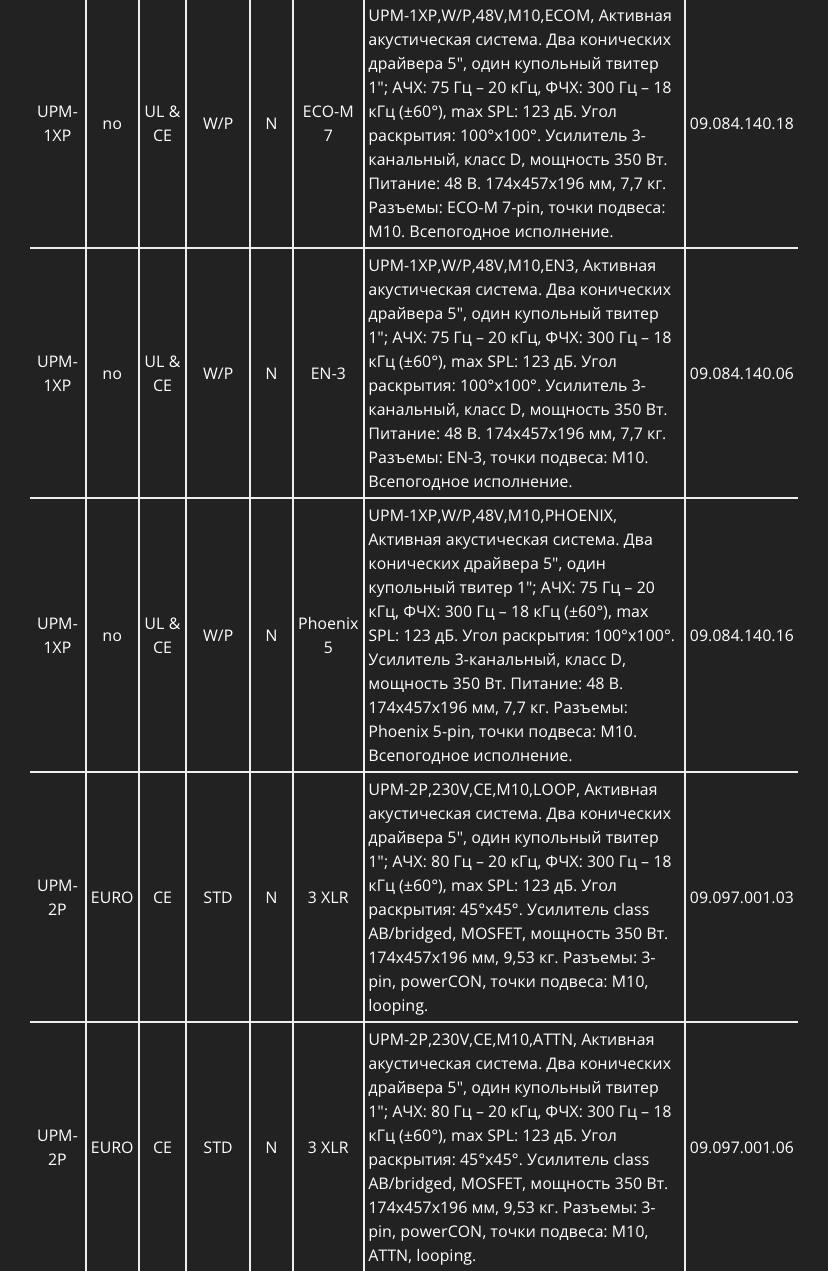

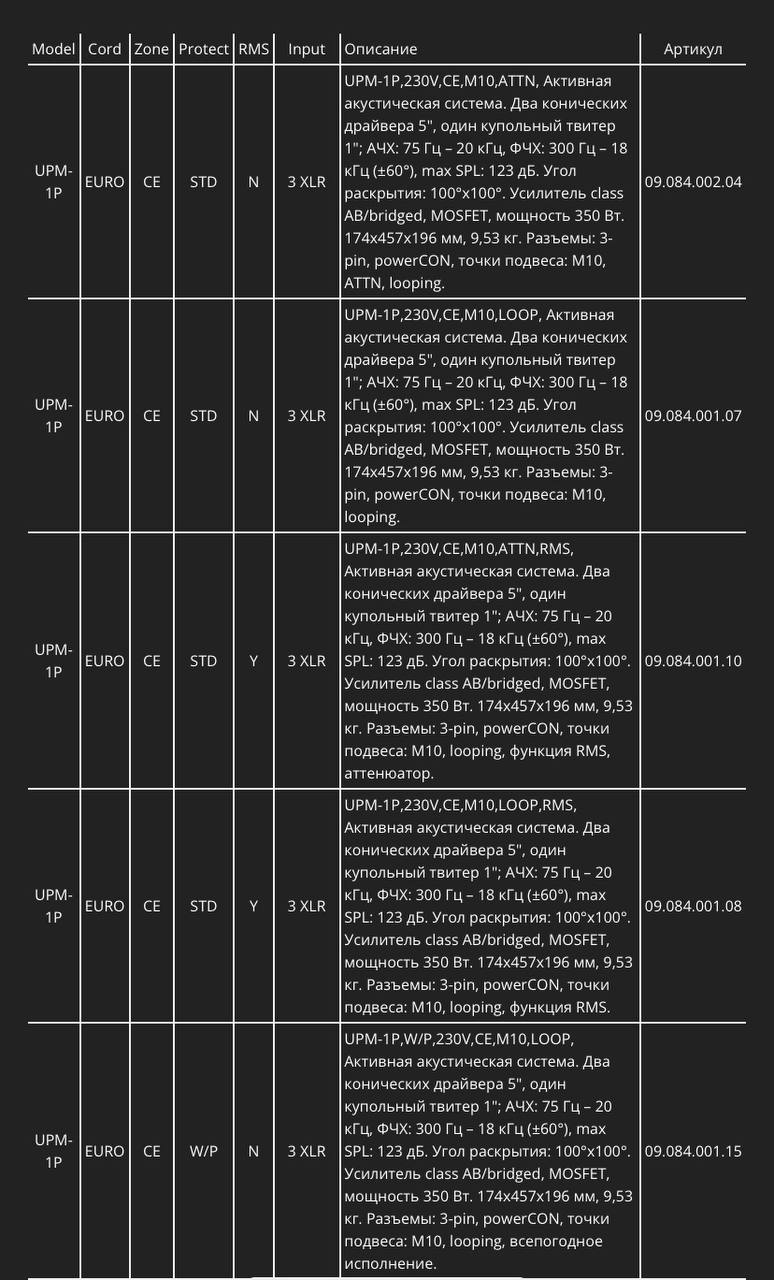

Модификации

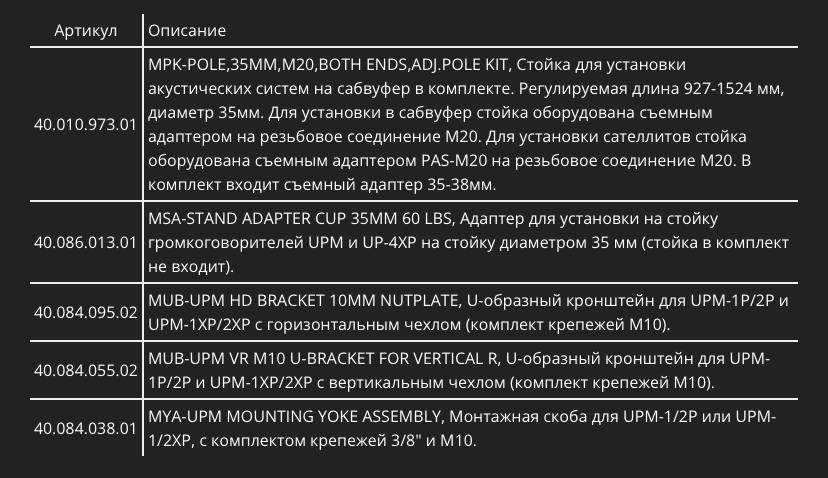

Совместимые аксуссуары
Габариты
