Meyer Sound UPJ

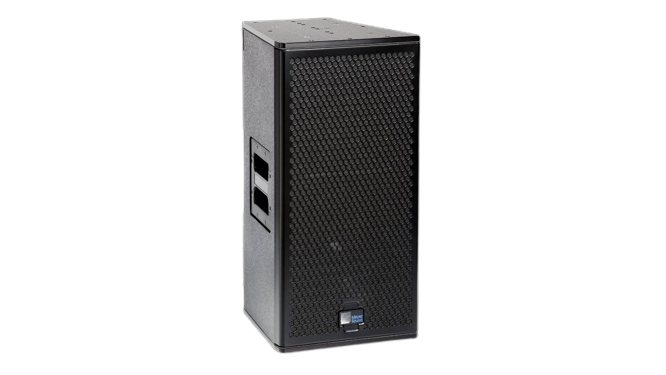

Компактный громкоговоритель UPJ-1P обладает преимуществами активных систем звукоусиления, гибкостью размещения и возможностями построения массивов, которые достигаются использованием вращаемого рупора VariOTM.
АКТИВНАЯ АКУСТИЧЕСКАЯ СИСТЕМА
Прочный корпус и варианты монтажа
Главное
Система QuickFly®, адаптер для сбора массивов MAAM-UPJ (изготовленный из алюминия марки 6061-T6), U-образный кронштейн MUB-UPJ и монтажный кронштейн MYA-UPJ обеспечивают большой выбор вариантов установки.
Применение
UPJ — два варианта надежной мощности
Выходная мощность, контролируемое поведение в массиве и поворотный рупор VariO превращают UPJ-1P и UPJ-1XP в великолепный инструмент звукоусиления, в не зависимости от того, используются ли они по отдельности, в составе горизонтального или линейного массивов.
Правильный инструмент для работы
Корпус UPJ выполнен в черном текстурированном покрытии и снабжен усиливающими торцевыми пластинами из коррозионно-стойкого алюминия с резьбовыми отверстиями для рым-болтов и креплений для установки на стойку сторонних производителей. Как опция предусмотрено всепогодное исполнение и выбор любого цвета покраски по каталогу RAL для инсталляций, в которых предъявляются особые требования к внешнему виду громкоговорителей.
Решения
Рестораны
«Комбинация UPJ-1P и UPM-1P дала нам искомую точность воспроизведения при визуальной ненавязчивости. Наша задача состояла в том, чтобы получить достоверное, неокрашенное звучание. UPJ-1P с потрясающей легкостью дали нам то, что мы искали».
Андерс Йоргенсен, саунд-дизайнер и менеджер проекта Stouenborg
Решения
Рестораны
«Комбинация UPJ-1P и UPM-1P дала нам искомую точность воспроизведения при визуальной ненавязчивости. Наша задача состояла в том, чтобы получить достоверное, неокрашенное звучание. UPJ-1P с потрясающей легкостью дали нам то, что мы искали».
Андерс Йоргенсен, саунд-дизайнер и менеджер проекта Stouenborg
Точная мощность в компактном корпусе
Широкий выбор способов установки
Рупор Constant-Q обеспечивает равномерный отклик по всей зоне покрытия, а поворотный VariO позволяет ориентировать громкоговорители на горизонтальную или вертикальную установку, привнося большую гибкость в вопросы дизайна системы.
UPJ-1P — поворотный рупор и варианты подвеса
Громкоговоритель UPJ идеально подходят для стационарных и мобильных аудиовизуальных систем, театров, озвучивания передней зоны размещения зрительских мест (Front-Fill), дополнительных систем озвучивания подбалконного пространства, конференц-залов, презентаций, танцевальных залов и религиозных учреждений.
Преимущество наличия собственной схемы усиления
UPJ использует сложная схема усиления и защиты для получения согласованных и прогнозируемых результатов в любой конфигурации системы. Его 2-хканальный запатентованный усилитель Meyer Sound оснащен дополнительными выходными каскадами MOSFET, электронным кроссовером, фазовым и частотным фильтрами коррекции искажений, а также схемой защиты динамиков.
Масштабируемая зона покрытия для любого типа инсталляции
Использование поворотного рупора VariO позволяет UPJ-1P сочетать преимущества активной системы и продвинутой системы подвеса. Несмотря на исключительно компактный и легкий вес, UPJ-1P обеспечивает высокую продолжительную мощность.
UPJ-1XP: 1P с интеллектуальной системой питания
UPJ-1XP обладает таким же звуковым почерком, высокой продолжительной выходной мощностью и преимуществами поворотного рупора, что и UPJ-1P, а применение внешнего блока питания с выходом постоянного тока позволяет отказаться от укладки проводов в кабельные трубы.
Умный блок питания
Технология IntelligentDC дает возможность доставлять в UPJ-1XP питание (постоянный ток) и симметричный аудиосигнал через один коммутационный разъем. Внешний блок питания позволяет избежать использования кабельных труб, сохраняя при этом преимущества активных громкоговорителей.
• Исключительная точность воспроизведение сигнала и мощность в компактном корпусе
• Широкая диаграмма направленности для озвучивания основной зоны размещения слушателей
• Необыкновенно ровные фазовая и частотная характеристики для точности передачи звучания и создания звуковой картины
• Рупор постоянной направленности, обеспечивающий исключительно ровные характеристики звучания в пределах диаграммы направленности громкоговорителя
• Рассчитываемые рабочие характеристики массива обеспечивают гибкость при построении системы звукоусиления
• Широкая диаграмма направленности для озвучивания основной зоны размещения слушателей
• Необыкновенно ровные фазовая и частотная характеристики для точности передачи звучания и создания звуковой картины
• Рупор постоянной направленности, обеспечивающий исключительно ровные характеристики звучания в пределах диаграммы направленности громкоговорителя
• Рассчитываемые рабочие характеристики массива обеспечивают гибкость при построении системы звукоусиления
Область применения
Ключевые особенности
• Театры, небольшие концертные залы, ночные клубы, конференц-залы, пресс-центры
• Дополнительные системы звукоусиления «Frontfill»
• Компактные аудио – визуальные системы (мобильные и стационарно устанавливаемые)
• Системы типа “Surround Sound”
• Дополнительные системы звукоусиления «Frontfill»
• Компактные аудио – визуальные системы (мобильные и стационарно устанавливаемые)
• Системы типа “Surround Sound”
Компактный громкоговоритель UPJ-1P обладает преимуществами активных систем звукоусиления, гибкостью размещения и возможностями построения массивов, которые достигаются использованием вращаемого рупора VariOTM. Не смотря на удивительную компактность и сравнительно небольшую массу, данный громкоговоритель развивают пиковое значение SPL 128 дБ на расстоянии 1 м. Эта особенность позволяет использовать UPJ-1P в качестве основных громкоговорителей в составе систем звукоусиления в небольших помещениях (в качестве единственного портального громкоговорителя или же без проблем соединять громкоговорители в горизонтальный или вертикальные массивы). UPJ-1P может использоваться в составе дополнительных систем звукоусиления любого типа, или же в качестве громкоговорителей распределенной системы. Как бы вы не установили громкоговоритель, вертикально или горизонтально, благодаря конструкции VariOTM всегда можно изменить диаграмму направленности громкоговорителя в обеих плоскостях, и сделать его либо узконаправленным в нужной плоскости, либо широко направленным. По своим массово–габаритным характеристикам UPJ-1P занимает в серии Ultra промежуточное положение между громкоговорителями UPА и UPМ. Громкоговоритель UPJ-1P является двухполосной системой, в состав которой входят 10-дюймовый низкочастотный драйвер с неодимовым магнитом и компрессионный высокочастотный драйвер с 2-дюймовой диафрагмой. Интегрированные схемы усиления и защиты обеспечивают превосходный результат работы громкоговорителя при построении любой конфигурации звукоусилительной системы. В UPJ-1P используется оригинальный двухканальный усилитель мощности класса АВ с выходным каскадом MOSFET, выполненным по мостовой схеме. Общая мощность усилителя составляет 300 Вт. Кроме того, в состав интегрированной электроники входят схемы электронного кроссовера, фильтров коррекции частотной и фазовой характеристик, так же и схемы защиты драйверов. В схеме каждого канала установлены два лимитера, обеспечивающие защиту драйвера от перегрузки и регулирующие температуру звуковой катушки. Активность лимитеров легко проследить по индикаторам, расположенным на задней панели громкоговорителя. Интегрированная электроника включает в себя блок питания Intelligent ACTM, обеспечивающий автоматический выбор правильного рабочего напряжения питания (что позволяет использовать громкоговорители по всему миру без необходимости ручного переключения), «мягкое» включение и подавление переходных процессов. Дополнительно может быть установлена плата сетевого интерфейса системы удаленного мониторинга (RMS™). Программное обеспечение системы RMS, базирующиеся на платформе Windows или Mac, отображает информацию об уровнях сигналов и напряжения питания, статусах драйверов и вентиляторов охлаждения, активности лимитера и температуры усилителей для всех громкоговорителей, оборудованных данной системой. Устанавливаемые на корпус UPJ-1P монтажные плиты выполняются из прочного алюминия марки 6061-Т6 с антикоррозионным покрытием. Для установки и подвеса громкоговорителя используются резьбовые пластины М8 (на корпусе), а для конфигурирования массивов – портальный адаптер МАА-UPJ, L-образный хомут MLB-UPJ, и монтажный хомут MYA- UPJ.
Описание
Акустические характеристики:
Рабочий диапазон частот:
55 Гц – 20 кГц
Свободное пространство:
66 Гц – 18 кГц ± 4 дБ
Фазовая характеристика:
± 45° 750 Гц – 18 кГц
Максимальный уровень SPL:
128 дБ
Динамический диапазон:
> 110 дБ
Диаграмма направленности:
80° х 50°
Кроссовер:
2 кГц
Драйверы:
Низкочастотный:
10-дюймовый конический с неодимовым магнитом. Номинальное сопротивление – 4 Ом. Мощность – 400 Вт AES.
Высокочастотный:
3-дюймовый (диафрагма) компрессионный. Номинальное сопротивление – 16 Ом. Мощность – 100 Вт AES.
Стандартный модуль аудио входа:
Тип:
Симметричные
Тип входного разъема:
Female XLR, Male XLR Loop
Сопротивление:
10 кОм
Распайка XLR:
Контакты: 1 - корпус, 2 + сигнал, 3 - сигнал
RF фильтр:
Обычный режим: 425 кГц low-pass
Дифференциальный: 142 кГц low-pass
Отношение всплеска в обычном режиме:
> 80 дБ (50Гц – 1 кГц), обычно 90 дБ
Усилитель:
Тип:
MOSFET output stages (audio class AB/H)
Мощность:
300 Вт / канал
THD, IM, TIM:
< 0.02 %
Питание от сети переменного тока:
Разъем:
PowerCon Locking
Диапазоны напряжения питания:
90 - 264 VAC; 50/60Гц
Ток ожидания RMS:
115 В : 0.41 А @ 230 В : 0.33А @ 100 В : 0.42 А
Максимальный непрерывный ток RMS (>10с):
115 В : 3.2 А @ 230 В : 1.6 А @ 100 В : 3.7 А
Максимальный всплеск тока RMS (>1с):
115 В : 5.0 А @ 230 В : 2.5 А @ 100 В : 5.8 А
Максимальный пиковый ток в течение всплеска:
115 В : 17 А @ 230 В : 13 А @ 100 В : 20 А
Ток включения (пиковый):
115 А при 100/115 В, 13 А при 230 В
Физические характеристики:
Размеры:
283 x 570 x 311 мм
Масса:
20.89 кг
Корпус / отделка:
Многослойная фанера / черная стойкая краска
Защита:
Перфорированный металлический экран
Рабочий диапазон частот:
55 Гц – 20 кГц
Свободное пространство:
66 Гц – 18 кГц ± 4 дБ
Фазовая характеристика:
± 45° 750 Гц – 18 кГц
Максимальный уровень SPL:
128 дБ
Динамический диапазон:
> 110 дБ
Диаграмма направленности:
80° х 50°
Кроссовер:
2 кГц
Драйверы:
Низкочастотный:
10-дюймовый конический с неодимовым магнитом. Номинальное сопротивление – 4 Ом. Мощность – 400 Вт AES.
Высокочастотный:
3-дюймовый (диафрагма) компрессионный. Номинальное сопротивление – 16 Ом. Мощность – 100 Вт AES.
Стандартный модуль аудио входа:
Тип:
Симметричные
Тип входного разъема:
Female XLR, Male XLR Loop
Сопротивление:
10 кОм
Распайка XLR:
Контакты: 1 - корпус, 2 + сигнал, 3 - сигнал
RF фильтр:
Обычный режим: 425 кГц low-pass
Дифференциальный: 142 кГц low-pass
Отношение всплеска в обычном режиме:
> 80 дБ (50Гц – 1 кГц), обычно 90 дБ
Усилитель:
Тип:
MOSFET output stages (audio class AB/H)
Мощность:
300 Вт / канал
THD, IM, TIM:
< 0.02 %
Питание от сети переменного тока:
Разъем:
PowerCon Locking
Диапазоны напряжения питания:
90 - 264 VAC; 50/60Гц
Ток ожидания RMS:
115 В : 0.41 А @ 230 В : 0.33А @ 100 В : 0.42 А
Максимальный непрерывный ток RMS (>10с):
115 В : 3.2 А @ 230 В : 1.6 А @ 100 В : 3.7 А
Максимальный всплеск тока RMS (>1с):
115 В : 5.0 А @ 230 В : 2.5 А @ 100 В : 5.8 А
Максимальный пиковый ток в течение всплеска:
115 В : 17 А @ 230 В : 13 А @ 100 В : 20 А
Ток включения (пиковый):
115 А при 100/115 В, 13 А при 230 В
Физические характеристики:
Размеры:
283 x 570 x 311 мм
Масса:
20.89 кг
Корпус / отделка:
Многослойная фанера / черная стойкая краска
Защита:
Перфорированный металлический экран
Полные технические характеристики
Основные технические характеристики:
• Один конический драйвер 10” с неодимовым магнитом (звуковая катушка 2”)
• Один компрессионный драйвер 3” (звуковая катушка 3”)
• АЧХ: 55 Гц – 20 кГц
• ФЧХ: 750 Гц – 18 кГц (±45°)
• Линейное пиковое звуковое давление 125 дБ с крест-фактором 18 дБ (M-noise)
• Угол раскрытия (поворотный рупор): 80°x50°
• Усилитель 2-канальный, класс AB/bridged, MOSFET, мощность 300 Вт
• Габариты: 283x570x311 мм
• Вес: 20,87 кг
• Разъемы: 3-pin, looping
• Всепогодное исполнение
• Аксессуары для крепления
• Один компрессионный драйвер 3” (звуковая катушка 3”)
• АЧХ: 55 Гц – 20 кГц
• ФЧХ: 750 Гц – 18 кГц (±45°)
• Линейное пиковое звуковое давление 125 дБ с крест-фактором 18 дБ (M-noise)
• Угол раскрытия (поворотный рупор): 80°x50°
• Усилитель 2-канальный, класс AB/bridged, MOSFET, мощность 300 Вт
• Габариты: 283x570x311 мм
• Вес: 20,87 кг
• Разъемы: 3-pin, looping
• Всепогодное исполнение
• Аксессуары для крепления

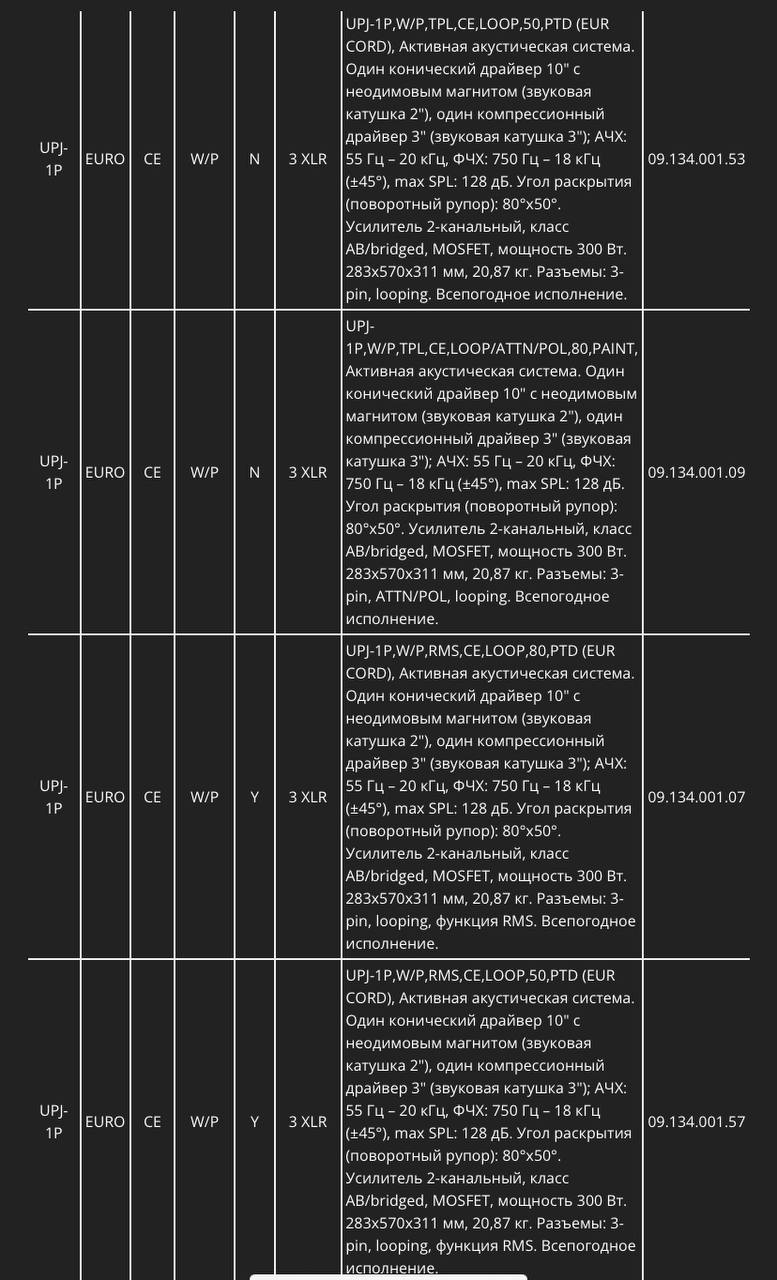

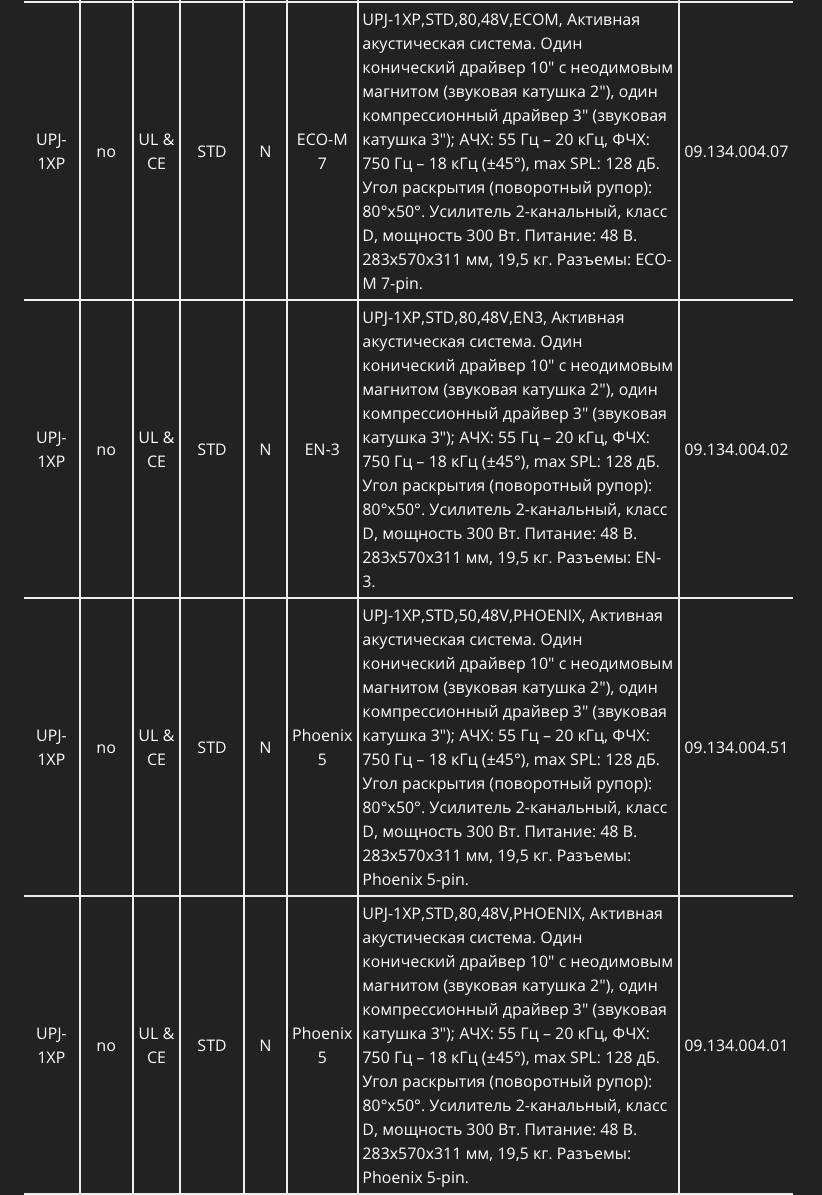

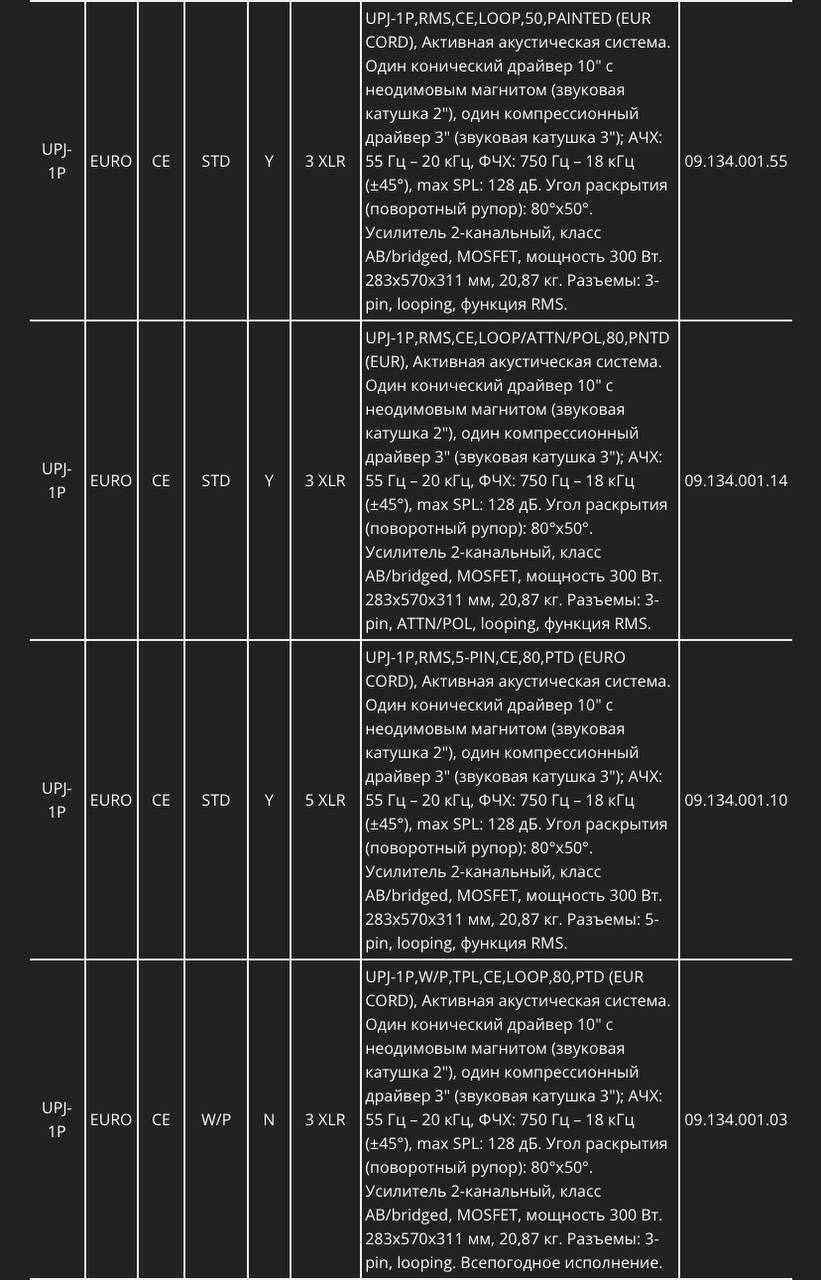

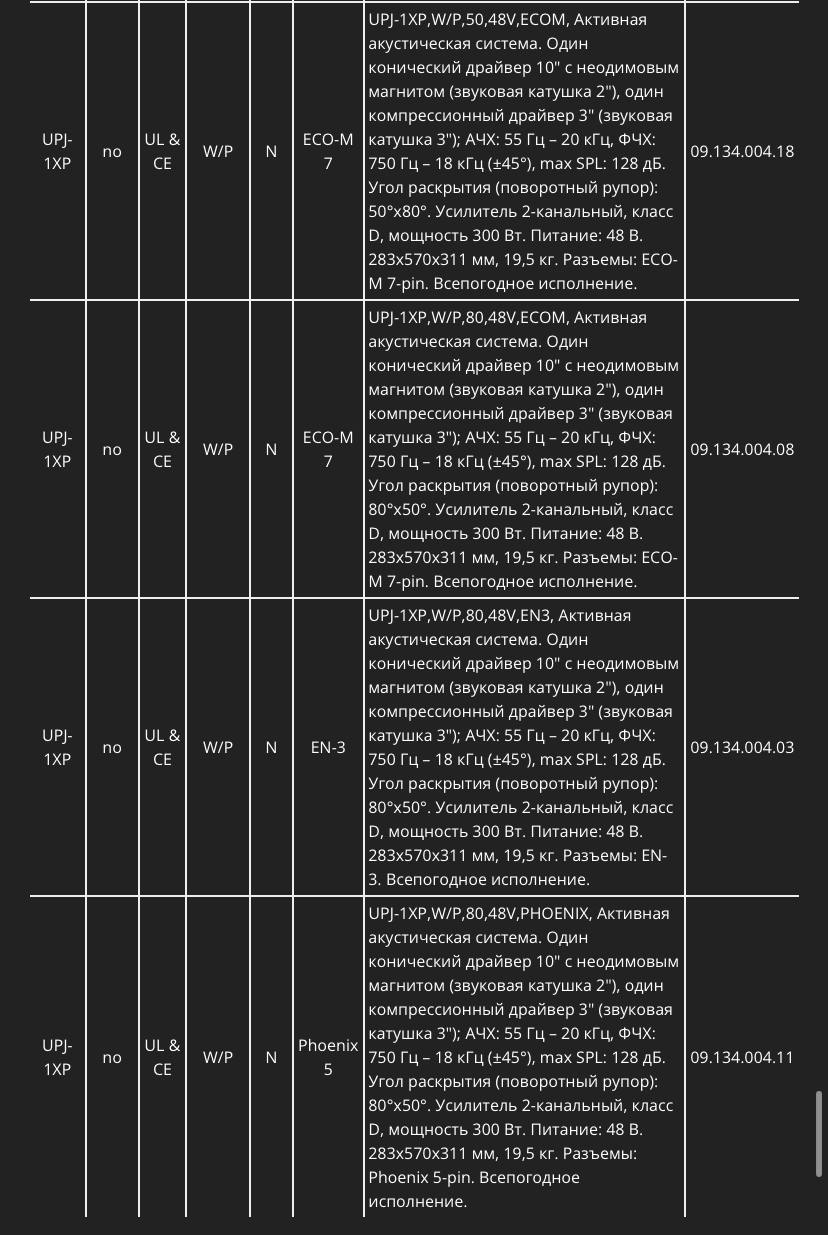

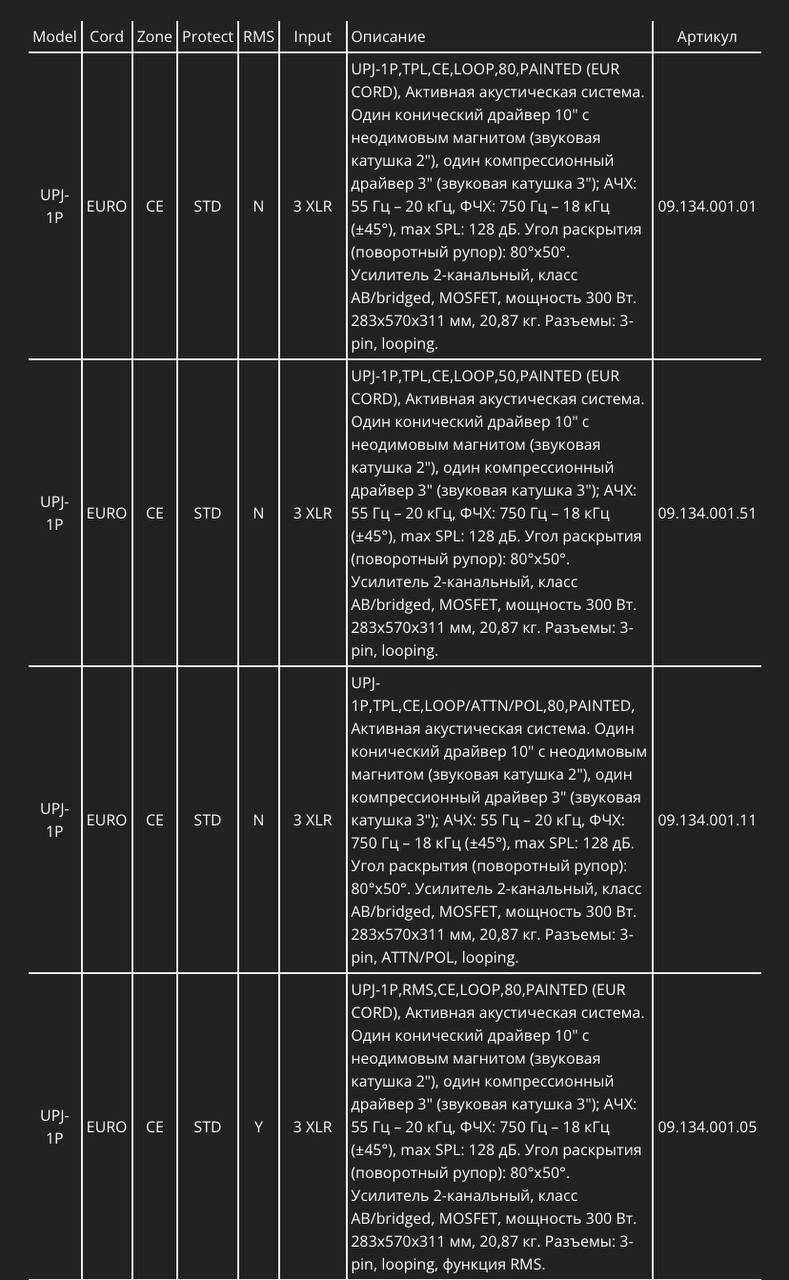

Модификации

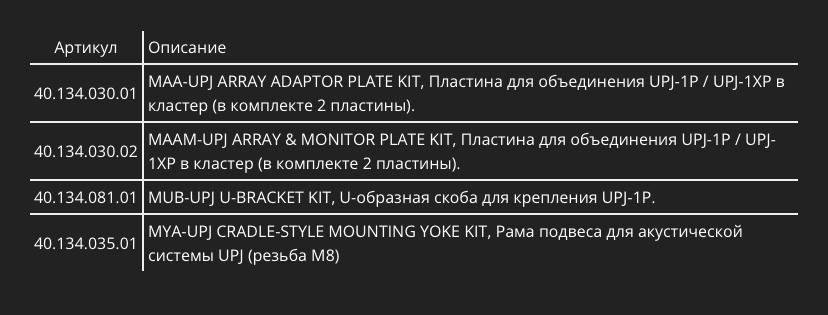

Совместимые аксуссуары

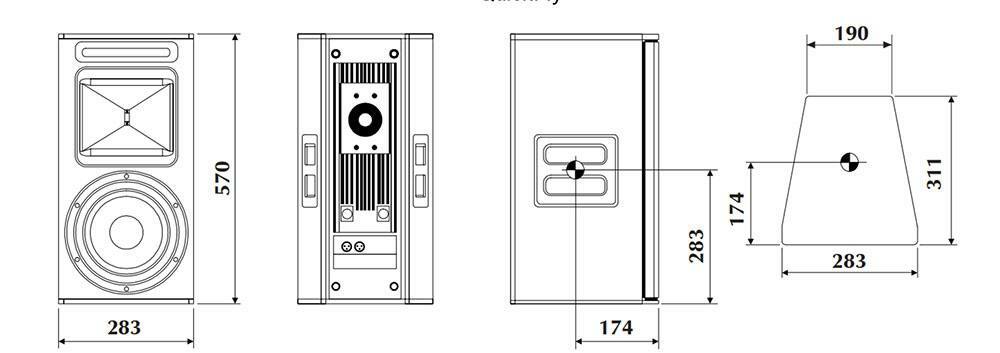

Габариты
