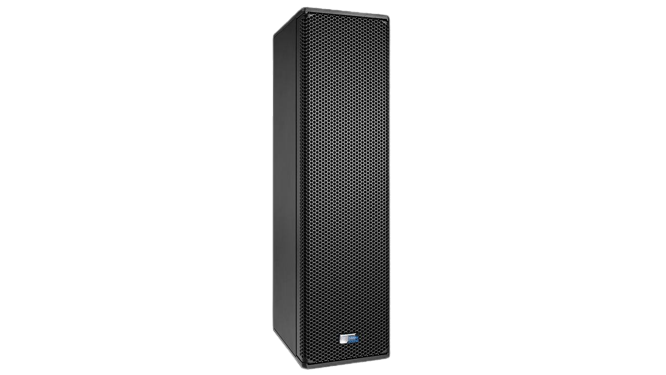

Meyer Sound UP-4Slim

Ультракомпактный громкоговоритель UP-4slim идеально подходит для использования в ситуациях, где требуется небольшой, эстетичный, но эффективный громкоговоритель, который обеспечивает высокий уровень звукового давления, равномерную направленность и низкий уровень искажений.

АКТИВНАЯ АКУСТИЧЕСКАЯ СИСТЕМА

Главное

Компактный размер UP-4slim позволит спрятать их от посторонних глаз и использовать для озвучивания труднодоступных мест – от «фронт-филов» и подбалконного пространства до аудиовизуальных систем в тематических парках.

Полностью заряжен, отлично настроен

Подключайтесь по-умному

Звук поражает воображение, форма — вызывает восхищение

UP-4slim — это бескомпромиссная точность воспроизведения в изящном, солидном корпусе. Оставаясь совершенно незаметными, эти системы предлагают совершенно новый слушательский опыт.

Звук повсюду

Роскошный звук в компактном корпусе

Неограниченные возможности использования

Необходим великолепный звук на каждом зрительском месте зала? UP-4slim – это всё, что вам нужно! Его звуковая диаграмма составляет 100 градусов и покрывает довольно широкую область. А уникальная конфигурация динамиков предотвращает появление искажений.

Внешний блок питания MPS-488P IntelligentDC позволяет одновременно передавать симметричный аудиосигнал и питание постоянного тока через один композитный многожильный кабель. К одному MPS-488P можно подключить до восьми UP-4slim.

Всё — единая система

Опциональная функция удалённого мониторинга (RMS) позволяет следить за работой громкоговорителя в режиме реального времени через компьютер или iPad.

От шёпота до крика

Рабочий диапазон частот громкоговорителя UP-4slim (65 Гц – 18 кГц) идеально подходит для работы в качестве небольшой системы усиления голоса и озвучивания небольших площадок. Для построения полнодиапазонной системы и расширения нижней границы воспроизводимых частот используйте сабвуфер.

Мастер маскировки

Закажите UP-4slim в уникальном кастомизированном цвете, который подойдёт именно вам. И дополните его опцией «всепогодной» защиты, которая позволяет использовать громкоговоритель вне помещения.

• Исключительная точность воспроизведения и мощность, заключённые в компактный алюминиевый корпус
• НЧ-драйверы с низким уровнем искажений и твитер с металлической купольной диафрагмой обеспечивают ровную АЧХ в области высоких частот
• Симметричная диаграмма направленности обеспечивает широкую и равномерную область покрытия
• Уникальная схема кроссовера исключает возникновение комб-фильтров и позволяет достичь ровной АЧХ в среднечастотном диапазоне
• Исключительное соотношение уровня звукового давления и размеров корпуса
• Возможность использования кабеля небольшого диаметра на значительных расстояниях без потери качества аудиосигнала

Область применения

Ключевые особенности

• В качестве громкоговорителей Front-fill и подбалконных громкоговорителей
• Театральное звукоусиление и системы эффектов
• Стационарные аудиовизуальные системы
• Компактные системы для усиления речи
• В качестве громкоговорителя в составе системы Constellation

Ультракомпактный громкоговоритель UP-4slim идеально подходит для использования в ситуациях, где требуется небольшой, эстетичный, но эффективный громкоговоритель, который обеспечивает высокий уровень звукового давления, равномерную направленность и низкий уровень искажений. UP-4slim, несмотря на свои компактные размеры, обеспечивает превос ходное звучание наряду с преимуществами, которые дает внешний блок питания. UP4slim может использоваться для усиления речи, в составе системы front-fill или как подбалконный громкоговоритель. Также UP-4slim может быть дополнен сабвуфером Meyer Sound для создания полнодиапазонной системы. Сабвуфер MM-10ACX может использоваться в качестве блока питания для одного UP-4slim. UP4-slim сконструирован по тем же стандартам, что и другие, удостоенные наград, громкоговорители Meyer Sound серии IntelligentDC. Благодаря встроенному усилителю со сложным процессингом UP-4slim обладает линейными амплитудночастотной и фазо-частотной характеристиками, что является важной отличительной чертой акустических систем Meyer Sound. Динамики UP-4slim спроектированы и производятся на заводе Meyer Sound в городе Беркли, штат Калифорния, США. Высокочастотная секция UP-4slim представлена 1- дюймовым твитером с металлической купольной диафрагмой, нагруженным на рупор постоянной направленности. Низкочастотная секция — двумя 4- дюймовыми коническими драйверами, работающими совместно в низкочастотном диапазоне, в среднечастотном диапазоне работает только один драйвер для того, чтобы сохранить постоянную направленность в области разделения частотных полос. UP-4slim обладает достаточно широким частотным диапазоном (65 Гц – 18 кГц) наряду с пиковым значением уровня звукового давления (SPL) в 116,5 дБ с очень малыми искажениями (измеренного с помощью тестового сигнала M3 noise ). Благодаря ровному и плотному звуковому покрытию помещения с диаграммой направленности в 100°, меньшее количество громкоговорителей обеспечивает покрытие большей площади, что значительно уменьшит стоимость всей системы, при сохранении наивысшего качества звучания. UP-4slim питается от внешнего источника питания MPS-488HP IntelligentDC, что устраняет необходимость применения пожарозащитных кабель-каналов, но позволяет сохранить все преимущества работы системы с автономным питанием. Всего один многоканальный усилитель мощности MPS-488HP обеспечивает подачу сигнала и питания одновременно на 8 громкоговорителей UP-4slim или любых других громкоговорителей Meyer Sound IntelligentDC. MPS488HP также можно подключить к системе дистанционного мониторинга Meyer Sound RMS. Композитные многожильные кабели (например, Belden® 1502) передают как постоянный ток, так и симметричный аудиосигнал через 5-контактный разъём Phoenix™. Доступные опции для UP-4slim включают всепогодную защиту и выбор любого цвета покраски для инсталляций, в которых предъявляются особые требования к внешнему виду громкоговорителей. Благодаря опциональным комплектующим (U-образному кронштейну MUB-UP-4slim, скобе MYA-UP-4slim и переходнику для стойки MSA 35 мм) возможны различные варианты монтажа громкоговорителя. На верхней и нижней частях корпуса находятся алюминиевые пластины с отверстиями с резьбой М8. Передняя защитная решетка сделана из штампованной стали с порошковым покрытием. А вентилируемый корпус UP-4slim выполнен из алюминия.

Описание

Акустические

Рабочий диапазон частот 1
70 Гц – 18 кГц ±4 дБ

Частотный диапазон 2
70 Гц – 18 кГц ±4 дБ

Пиковый уровень звукового давления 3
116,5 дБ (M-Noise), 109,5 дБ (Розовый шум), 112,5 дБ (B-Noise)

Фазочастотная характеристика
102 Гц – 18 кГц ±45°

Покрытие

Горизонтальное
100°

Вертикальное
100°

Драйверы

Низкочастотные
Два 4-дюймовых конусных драйвера

Кроссовер 4
1,5 кГц

Высокочастотный
Один 1-дюймовый твитер с металлической мембраной

Разъёмы

Тип разъёма
5-контактный разъем Phoenix

Контакты
1 контакт: питание постоянного тока (-)
2 контакт: питание постоянного тока (+)
3 контакт: Аудиоэкран, корпус/земля 5
4 контакт: Аудиосигнал (-)
5 контакт: Аудиосигнал (+)

Аудиовход

Тип
Дифференциальный, электронно-балансный

Максимальный диапазон синфазного напряжения
±5 В постоянного тока

Входное сопротивление
10 кОм между 4 (+) и 5 (-) контактами

Блокировка постоянного тока
Дифференциальная блокировка до макс. синфазного напряжения

Коэффициент ослабления синфазного сигнала
>50 дБ, обычно 80 дБ (50 Гц – 500 Гц)

Радиочастотный фильтр
Синфазный режим: 425 кГц
Дифференциальный режим: 142 кГц

Фильтр интермодуляционных искажений
Интегрирован в сигнальный процессор

Номинальная входная чувствительность 6
-2,0 дБВ (0,8 В RMS)

Минимальный уровень входного сигнала 7
+16 дБВ на 600 Ом

Усилитель

Тип 3-канальный (класс D), с кроссовером

Выходная мощность 8
Общая 500 Вт

THD, IM, TIM *
<0,02%

Нагрузка
4 Ом на каждый низкочастотный канал; 8 Ом высокочастотный канал

Охлаждение
Конвекционное

Питание (постоянный ток)

Требуемое напряжение
Внешний источник питания Meyer Sound MPS-488HP

Допустимый безопасный диапазон мощности 9
48 В, постоянный ток

Потребление постоянного тока 10

Ток в режиме ожидания
Среднее значение 0,23 A

Макс. значение длительно допустимого потребления тока (>10 с)
Среднее значение 1,00 A

Макс. значение мгновенной пиковой мощности
Пиковое значение 4,50 A

Физические

ГАБАРИТЫ В х Ш х Г
403,9 мм x 109 мм x 144,4 мм)

ВЕС
6,35 кг

КОРПУС
Алюминиевый с чернением, текстурированный

ЗАЩИТНАЯ РЕШЁТКА
Чёрная, из штампованной стали с порошковым покрытием

ВАРИАНТЫ МОНТАЖА
Алюминиевые пластины с резьбой М8

Полные технические характеристики

Основные технические характеристики:

• Два конических драйвера 4”
• Один высокочастотный драйвер 1” с металлической диафрагмой
• АЧХ: 70 Гц – 18 кГц
• ФЧХ: 102 Гц – 18 кГц ±45°
• Линейное пиковое звуковое давление 116,5 дБ с крест-фактором 16,5 дБ (M-noise)
• Угол раскрытия: 100°x100°
• Усилитель 3-канальный, класс D
• Мощность 500 Вт
• Габариты: 404 x 145 x 109 мм
• Вес: 5,5 кг
• Напряжение питания: 48 В (блок питания поставляется отдельно)
• Разъемы: PHOENIX 5-pin, точки подвеса M8
• Широкий ассортимент аксессуаров для крепления

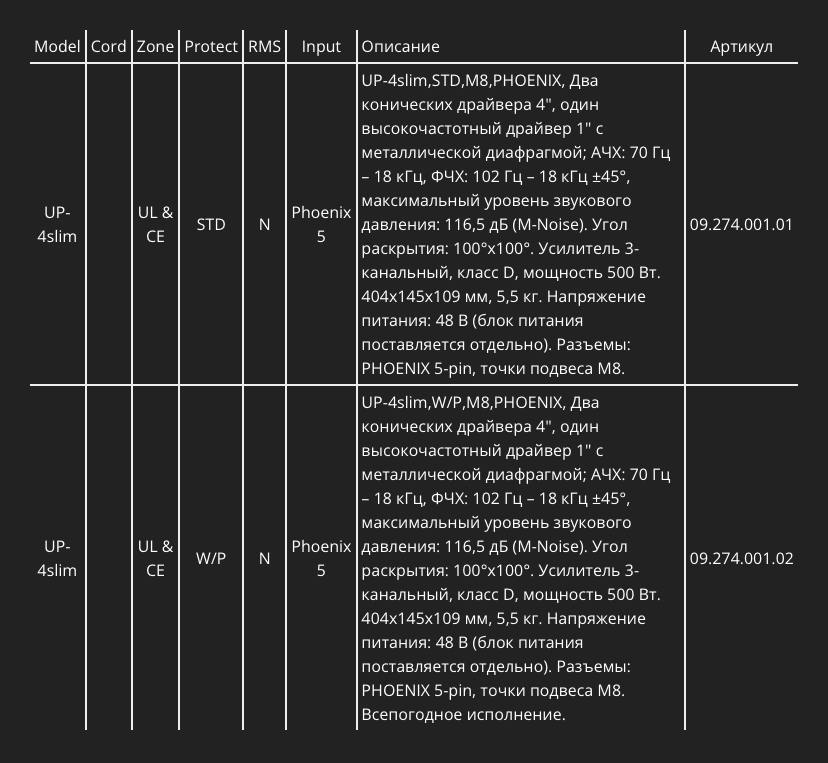

Модификации

Совместимые аксуссуары

Габариты
