АКТИВНАЯ АКУСТИЧЕСКАЯ СИСТЕМА
Meyer Sound ULTRA-X40
Meyer Sound ULTRA-X40 продолжает традицию очень успешных громкоговорителей UPA, которые уже более 35 лет являются универсальным стандартом во всех применениях.
Главное
Массив или точечный источник
ULTRA-X40 приносит передовые технологии нашей флагманской линейки LEO Family в класс многофункциональных компактных громкоговорителей. Инновационная концентрическая компоновка объединяет два 8-дюймовых излучателя с 3-дюймовым высокочастотным компрессионным драйвером, нагруженным на поворотный рупор, что обеспечивает точное управление углом раскрытия вплоть до частоты 400 Гц.
Новый стандарт чистоты и мощности для точечных громкоговорителей
ULTRA-X40 задает новый стандарт соотношения мощности и габаритов, благодаря ультраэффективному 3-канальному усилителю D-класса, развивающему 1950 Вт пиковой мощности при максимальном постоянном потреблении тока всего 1,3 А (230 В). Этот усилитель позволяет развивать линейный пиковый SPL 130,5 дБ (измеренный в свободном поле на расстоянии 1 метр на тестовом сигнале Meyer Sound M-Noise). И все это в громкоговорителе размером 32 х 55,8 х 35,5 см, при весе менее 25 кг, что на 9 кг меньше веса предшественника этой модели — громкоговорителя UPA-1P.
ULTRA-X40 предлагает совершенно новый уровень свободы в проектировании и развертывании системы. Он прекрасно подходит для мобильного использования и фиксированных инсталляций, требующих предсказуемого, контролируемого звукового покрытия: начиная с концертных залов и клубов, и заканчивая религиозными учреждениями, театральными системами, тематическими парками и стадионами. ULTRA-X40 идеально выполнит роль систем ближнего поля (фронт-филлы), подбалконных систем, портативных AV-систем и небольших мобильных систем усиления голоса.
Раньше о таком можно было только мечтать. ULTRA-X40 оснащается развитой системой аксессуаров для подвеса и монтажа. Ручку для переноски, удобную в мобильном применении можно убрать при долговременной инсталляции. 11 встроенных точек подвеса с креплением М8 и интегрированный стакан под стойку 35 мм значительно расширяют возможности использования. Так же в виде опций доступны регулируемые по высоте штанги, U-образная скоба, скоба типа yoke с возможностью регулировки наклона, соединительные пластины для монтажа систем в вертикальный кластер и монтажные платы для сбора горизонтальных кластеров.
Встроенный процессор включает кроссовер, фильтры фазово-частотной коррекции и защиту динамиков. Все это помогает добиться чрезвычайно ровных характеристик частот и фазы, а также высокой точности звуковой картины.
Прецизионная концентрическая конфигурация драйверов
Впечатляюще мощный, невероятно компактный
Расширяйте (сужайте) ваши горизонты
Передовой DSP
К подвесу готов
Оправдывает любые ожидания
Два вида рупоров предоставляют всеобъемлющую гибкость в дизайне системы. Точно настроенный поворотный рупор постоянной добротности громкоговорителя ULTRA-X40 обеспечивает равномерное покрытие 110° x 50°. Нужен более сфокусированный звук? Тогда ваш выбор — ULTRA-X42 с более узким звуковым охватом, 70° x 50°.
ULTRA-X40 оснащается интеллектуальным блоком питания с функцией автоматического распознавания напряжения сети, подавления переходных процессов, фильтрации сетевых помех и плавного включения.
Умная сила
Все управление в одном клике
Не оставляйте управление системой на волю случая. Опциональная система удаленного контроля и мониторинга RMS позволяет детально отслеживать режим работы системы через компьютер под управлением Mac или Windows.
Не бывает плохой погоды (всепогодное исполнение)
Трапециевидный корпус ULTRA-X40 изготовлен из высококачественной многослойной березовой фанеры с тонкой текстурной отделкой. Перфорированная стальная решетка с порошковым покрытием защищает внутренние компоненты громкоговорителя. Доступны также полная защита от атмосферных воздействий и окраска в индивидуальные цвета.
• Исключительная точность и удивительная мощность в компактном, легком корпусе
• Чрезвычайно плоская амплитуда и фазовый отклик дают тональную точность и точное звукоизвлечение
• Контролируемая схема покрытия звуком
• Вращающийся рупор обеспечивает гибкость установки
• Встроенное крепление на стойку и варианты крепления QuickFly® облегчают монтаж
• Чрезвычайно плоская амплитуда и фазовый отклик дают тональную точность и точное звукоизвлечение
• Контролируемая схема покрытия звуком
• Вращающийся рупор обеспечивает гибкость установки
• Встроенное крепление на стойку и варианты крепления QuickFly® облегчают монтаж
Ключевые особенности
• Стадионы и тематические парки
• Концертные залы и церкви
• Театральное звукоусиление
• Портативные и монтируемые аудиовизуальные системы
• Ночные клубы
• Компактные системы голосового усиления
• Концертные залы и церкви
• Театральное звукоусиление
• Портативные и монтируемые аудиовизуальные системы
• Ночные клубы
• Компактные системы голосового усиления
Область применения
Meyer Sound ULTRA-X40 продолжает традицию очень успешных громкоговорителей UPA, которые уже более 35 лет являются универсальным стандартом во всех применениях. Технология Meyer Sound обеспечивает исключительную точность воспроизведения с высокой мощностью, низким уровнем искажений и отличной функциональностью на различных мероприятиях и площадках от гастрольных туров до тематических парков, от церквей до театров, от лекционных залов до масштабных концертов. В этом наследии Meyer Sound использовали технологию популярного и отмеченного наградами семейства громкоговорителей LEO®, чтобы внести множество усовершенствований в дизайн ULTRA-X40:
• Инновационный высокоэффективный усилитель класса D, воспроизводящий любой источник звука линейно и в широком динамическом диапазоне.
• Уменьшение веса на 11 кг, а также уменьшение общего размера по сравнению с громкоговорителями UPA, что значительно улучшило соотношение мощность/размер.
• Концентрическая конфигурация динамика со всеми преимуществами коаксиального динамика, без недостатков или потери качества. Кроме того, эта конфигурация поддерживает направленное управление частотами до 400 Гц.
• Поворотный рупор, разработанный для очень точного, равномерного звукового покрытия. Эта конструкция рупора в сочетании с концентрической конфигурацией динамика даёт одинаковый звуковой рисунок несмотря на расположение.
Благодаря этим улучшениям громкоговоритель ULTRA-X40 обеспечивает высокую выходную мощность, низкий уровень искажений и постоянное покрытие при более компактном корпусе. Громкоговоритель оснащен двумя 8-дюймовыми низкочастотными динамиками и одним 3-дюймовом компрессионным драйвером, соединенным с вращающимся рупором 110 ° x 50 °. Более узкое звуковое поле обеспечивает модель ULTRA-X42, которая оснащена рупором 70 ° x 50 °. Благодаря своему высокочастотному рупору ширина звукового поля остается постоянной в пределах горизонтальной и вертикальной плоскостей, а также во всем диапазоне рабочих частот рупора. Отличная функциональность упрощает процесс проектирования системы и обеспечивает её оптимальную производительность. Фирменный трехканальный усилитель мощности класса D питает громкоговоритель, при общей выходной пиковой мощности 1950 Вт. В обработку звука входят электронный кроссовер, корректирующие фильтры для фазовых и частотных характеристик и схема защиты динамика. Электроника с фазовой коррекцией обеспечивает ровную акустическую амплитуду и фазовый отклик, дающие отличный импульсный отклик и точное воспроизведение. Усилитель/процессор включает в себя интеллектуальную систему AC™ от Meyer Sound, автоматически выбирающую правильное рабочее напряжение, подавляет переходные процессы высокого напряжения, фильтрует электромагнитные помехи и обеспечивает мягкое включение. Кабинет ULTRA-X40 оснащен разъемами XLR и powerCON20 для входных и выходных соединений. Дополнительный модуль системы удаленного мониторинга RMS™ обеспечивает полный мониторинг параметров громкоговорителя с главного компьютера через ПО Compass®. Трапециевидный корпус выполнен из высококачественной многослойной березовой фанеры с легко текстурированной черной отделкой. Перфорированная стальная решетка с порошковым покрытием обеспечивает защиту передней части громкоговорителя. ULTRA-X40 включает 11 встроенных точек подвеса M8. Он также включает в себя встроенный «стакан» 35 мм с резьбой M20 для дополнительной устойчивости. Благодаря этой универсальной интегрированной оснастке ULTRA-X40 готов к широкому спектру применений, включая те, которые требуют монтажа на опорах, подвешивания по отдельности в горизонтальной или вертикальной позиции или в кластерах. Дополнительные аксессуары для подвеса включают регулируемую штангу 35 мм с резьбой M20, U-образный кронштейн, скобу, крепление на пинах, позволяющее подвесить несколько устройств из одной точки, и кластерные пластины для горизонтального и вертикального размещения. Доступно всепогодное исполнение и покраска по каталогу RAL.
• Инновационный высокоэффективный усилитель класса D, воспроизводящий любой источник звука линейно и в широком динамическом диапазоне.
• Уменьшение веса на 11 кг, а также уменьшение общего размера по сравнению с громкоговорителями UPA, что значительно улучшило соотношение мощность/размер.
• Концентрическая конфигурация динамика со всеми преимуществами коаксиального динамика, без недостатков или потери качества. Кроме того, эта конфигурация поддерживает направленное управление частотами до 400 Гц.
• Поворотный рупор, разработанный для очень точного, равномерного звукового покрытия. Эта конструкция рупора в сочетании с концентрической конфигурацией динамика даёт одинаковый звуковой рисунок несмотря на расположение.
Благодаря этим улучшениям громкоговоритель ULTRA-X40 обеспечивает высокую выходную мощность, низкий уровень искажений и постоянное покрытие при более компактном корпусе. Громкоговоритель оснащен двумя 8-дюймовыми низкочастотными динамиками и одним 3-дюймовом компрессионным драйвером, соединенным с вращающимся рупором 110 ° x 50 °. Более узкое звуковое поле обеспечивает модель ULTRA-X42, которая оснащена рупором 70 ° x 50 °. Благодаря своему высокочастотному рупору ширина звукового поля остается постоянной в пределах горизонтальной и вертикальной плоскостей, а также во всем диапазоне рабочих частот рупора. Отличная функциональность упрощает процесс проектирования системы и обеспечивает её оптимальную производительность. Фирменный трехканальный усилитель мощности класса D питает громкоговоритель, при общей выходной пиковой мощности 1950 Вт. В обработку звука входят электронный кроссовер, корректирующие фильтры для фазовых и частотных характеристик и схема защиты динамика. Электроника с фазовой коррекцией обеспечивает ровную акустическую амплитуду и фазовый отклик, дающие отличный импульсный отклик и точное воспроизведение. Усилитель/процессор включает в себя интеллектуальную систему AC™ от Meyer Sound, автоматически выбирающую правильное рабочее напряжение, подавляет переходные процессы высокого напряжения, фильтрует электромагнитные помехи и обеспечивает мягкое включение. Кабинет ULTRA-X40 оснащен разъемами XLR и powerCON20 для входных и выходных соединений. Дополнительный модуль системы удаленного мониторинга RMS™ обеспечивает полный мониторинг параметров громкоговорителя с главного компьютера через ПО Compass®. Трапециевидный корпус выполнен из высококачественной многослойной березовой фанеры с легко текстурированной черной отделкой. Перфорированная стальная решетка с порошковым покрытием обеспечивает защиту передней части громкоговорителя. ULTRA-X40 включает 11 встроенных точек подвеса M8. Он также включает в себя встроенный «стакан» 35 мм с резьбой M20 для дополнительной устойчивости. Благодаря этой универсальной интегрированной оснастке ULTRA-X40 готов к широкому спектру применений, включая те, которые требуют монтажа на опорах, подвешивания по отдельности в горизонтальной или вертикальной позиции или в кластерах. Дополнительные аксессуары для подвеса включают регулируемую штангу 35 мм с резьбой M20, U-образный кронштейн, скобу, крепление на пинах, позволяющее подвесить несколько устройств из одной точки, и кластерные пластины для горизонтального и вертикального размещения. Доступно всепогодное исполнение и покраска по каталогу RAL.
Описание
Полные технические характеристики
Основные технические характеристики:
ULTRA-X40
• Два конических драйвера 8”, один компрессионный драйвер 3”
• АЧХ: 53 Гц – 19,5 кГц
• ФЧХ: 89 Гц – 18 кГц (±45°)
• Линейное пиковое звуковое давление 132,5 дБ с крест-фактором 18 дБ (M-noise)
• Угол раскрытия (поворотный рупор): 110°x50°
• Усилитель 3-канальный, класс D
• Мощность 1950 Вт
• Габариты: 318x567x356 мм
• Вес: 23,6 кг
• Разъемы: 3-pin, looping
• Функция RMS
• Широкий ассортимент аксессуаров для крепления
ULTRA-X42
• Два конических драйвера 8”, один компрессионный драйвер 3”
• АЧХ: 56 Гц – 18,5 кГц
• ФЧХ: 92 Гц – 18 кГц (±45°)
• Линейное пиковое звуковое давление 134 дБ с крест-фактором 18 дБ (M-noise)
• Угол раскрытия (поворотный рупор): 70°x50°
• Усилитель 3-канальный, класс D
• Мощность 1950 Вт
• Габариты: 318x567x356 мм
• Вес: 23,6 кг
• Разъемы: 3-pin, looping
• Функция RMS
• Широкий ассортимент аксессуаров для крепления
• Два конических драйвера 8”, один компрессионный драйвер 3”
• АЧХ: 53 Гц – 19,5 кГц
• ФЧХ: 89 Гц – 18 кГц (±45°)
• Линейное пиковое звуковое давление 132,5 дБ с крест-фактором 18 дБ (M-noise)
• Угол раскрытия (поворотный рупор): 110°x50°
• Усилитель 3-канальный, класс D
• Мощность 1950 Вт
• Габариты: 318x567x356 мм
• Вес: 23,6 кг
• Разъемы: 3-pin, looping
• Функция RMS
• Широкий ассортимент аксессуаров для крепления
ULTRA-X42
• Два конических драйвера 8”, один компрессионный драйвер 3”
• АЧХ: 56 Гц – 18,5 кГц
• ФЧХ: 92 Гц – 18 кГц (±45°)
• Линейное пиковое звуковое давление 134 дБ с крест-фактором 18 дБ (M-noise)
• Угол раскрытия (поворотный рупор): 70°x50°
• Усилитель 3-канальный, класс D
• Мощность 1950 Вт
• Габариты: 318x567x356 мм
• Вес: 23,6 кг
• Разъемы: 3-pin, looping
• Функция RMS
• Широкий ассортимент аксессуаров для крепления
ULTRA-X40
АКУСТИЧЕСКИЕ1
Диапазон частот2
53 Гц – 19.5 кГц
Рабочий диапазон частот3
57 Гц – 18 кГц ± 4 дБ
Фазовый отклик
89 Гц – 18 кГц ±45°
Линейный пик SPL4
132,5 дБ (M-noise), 130 дБ (розовый шум), 131 дБ (B-noise)
ПОКРЫТИЕ (ОХВАТ)
Поворотный рупор:
110 ° х 50 °
ИЗЛУЧАТЕЛИ
Низкая частота
Два 8" конусных драйвера; Номинальное сопротивление 4 Ом
Высокая частота
Один 3-дюймовый компрессионный драйвер c поворотным рупором; Номинальное сопротивление 8 Ом
АУДИОВХОД
Тип
Дифференциальный, электронно сбалансированный
Максимальный синфазный диапазон
± 15 В постоянного тока, крепление на землю для защиты от скачков напряжения
Разъемы
XLR 3-контактный вход с внутренней резьбой; дополнительный 5-контактный разъем XLR для подключения симметричного аудиосигнала.
Входное сопротивление
Дифференциал 10 кОм между контактами 2 и 3
Электропроводка5
Контакт 1: шасси / земля через 1 кОм, 1000 пФ, 15 В клэмповая сеть для обеспечения виртуального заземления на звуковых частотах
Контакт 2: Сигнал +
Контакт 3: Сигнал -
Контакт 4: RMS (нечувствителен к полярности)
Контакт 5: RMS (нечувствителен к полярности)
Корпус: заземление и шасси
Номинальная входная чувствительность
Непрерывное 0 дБВ (1,0 В RMS) обычно является началом ограничения шума и музыки
Входной уровень
Источник звука должен быть способен выдавать +20 дБВ (10 В RMS) на 600 Ом для получения максимального пикового уровня звукового давления в рабочей полосе громкоговорителя.
АКУСТИЧЕСКИЕ1
Диапазон частот2
53 Гц – 19.5 кГц
Рабочий диапазон частот3
57 Гц – 18 кГц ± 4 дБ
Фазовый отклик
89 Гц – 18 кГц ±45°
Линейный пик SPL4
132,5 дБ (M-noise), 130 дБ (розовый шум), 131 дБ (B-noise)
ПОКРЫТИЕ (ОХВАТ)
Поворотный рупор:
110 ° х 50 °
ИЗЛУЧАТЕЛИ
Низкая частота
Два 8" конусных драйвера; Номинальное сопротивление 4 Ом
Высокая частота
Один 3-дюймовый компрессионный драйвер c поворотным рупором; Номинальное сопротивление 8 Ом
АУДИОВХОД
Тип
Дифференциальный, электронно сбалансированный
Максимальный синфазный диапазон
± 15 В постоянного тока, крепление на землю для защиты от скачков напряжения
Разъемы
XLR 3-контактный вход с внутренней резьбой; дополнительный 5-контактный разъем XLR для подключения симметричного аудиосигнала.
Входное сопротивление
Дифференциал 10 кОм между контактами 2 и 3
Электропроводка5
Контакт 1: шасси / земля через 1 кОм, 1000 пФ, 15 В клэмповая сеть для обеспечения виртуального заземления на звуковых частотах
Контакт 2: Сигнал +
Контакт 3: Сигнал -
Контакт 4: RMS (нечувствителен к полярности)
Контакт 5: RMS (нечувствителен к полярности)
Корпус: заземление и шасси
Номинальная входная чувствительность
Непрерывное 0 дБВ (1,0 В RMS) обычно является началом ограничения шума и музыки
Входной уровень
Источник звука должен быть способен выдавать +20 дБВ (10 В RMS) на 600 Ом для получения максимального пикового уровня звукового давления в рабочей полосе громкоговорителя.
УСИЛИТЕЛЬ МОЩНОСТИ
Тип
3-канальный, Класс-D
Общая выходная мощность6
1950 Вт пик
THD, IM, TIM
<0.02%
Охлаждение
Конвекция
МОЩНОСТЬ ПЕРЕМЕННОГО ТОКА
Коннектор
вход PowerCON 20 с петлевым выходом
Автоматический выбор напряжения
90–265 В -, 50–60 Гц
Диапазон номинального напряжения безопасности
100–240 В -, 50–60 Гц
Точки включения и выключения
90 В -, без выключения; внутренняя защита плавкого предохранителя выше 265 В -
ТЕКУЩИЙ ТОК
Ток холостого хода
0.27 A rms (115 В -); 0.25 A rms (230 В -); 0.29 A rms (100 В -)
Максимальный длительный непрерывный ток (> 10 секунд)
1.9 A rms (115 В -); 1.0 A rms (230 В -); 2.2 A rms (100 В -)
Пиковый ток (<1 секунды)7
3.1 A rms (115 В -); 1.5 A rms (230 В -); 3.4 A rms (100 В -)
Максимальный мгновенный пиковый ток
6.9 A rms (115 В -); 3.4 A rms (230 В -); 7.9 A rms (100 В -)
Пусковой ток
<20 A пик
Тип
3-канальный, Класс-D
Общая выходная мощность6
1950 Вт пик
THD, IM, TIM
<0.02%
Охлаждение
Конвекция
МОЩНОСТЬ ПЕРЕМЕННОГО ТОКА
Коннектор
вход PowerCON 20 с петлевым выходом
Автоматический выбор напряжения
90–265 В -, 50–60 Гц
Диапазон номинального напряжения безопасности
100–240 В -, 50–60 Гц
Точки включения и выключения
90 В -, без выключения; внутренняя защита плавкого предохранителя выше 265 В -
ТЕКУЩИЙ ТОК
Ток холостого хода
0.27 A rms (115 В -); 0.25 A rms (230 В -); 0.29 A rms (100 В -)
Максимальный длительный непрерывный ток (> 10 секунд)
1.9 A rms (115 В -); 1.0 A rms (230 В -); 2.2 A rms (100 В -)
Пиковый ток (<1 секунды)7
3.1 A rms (115 В -); 1.5 A rms (230 В -); 3.4 A rms (100 В -)
Максимальный мгновенный пиковый ток
6.9 A rms (115 В -); 3.4 A rms (230 В -); 7.9 A rms (100 В -)
Пусковой ток
<20 A пик
СЕТЬ RMS
ОПЦИОНАЛЬНО
Двухпроводная сеть на основе витой пары, которая сообщает все рабочие параметры усилителей на главный компьютер оператора системы.
ФИЗИЧЕСКИЕ
Размеры
Ш: 318 мм х В: 567 мм х Г: 356 мм; Г: с рукоятками: 391 мм
Вес
23,6 кг
Материал корпуса
Многослойная березовая фанера высшего класса со легко текстурированной черной отделкой
Защитная решётка
Перфорированная стальная решетка с порошковым покрытием
Система подвеса
11 точек подвеса; редуктор резьбы от М20 до М8м (35мм); дополнительные аксессуары для различных вариантов подвеса (см. раздел «Аксессуары»).
Примечания
ОПЦИОНАЛЬНО
Двухпроводная сеть на основе витой пары, которая сообщает все рабочие параметры усилителей на главный компьютер оператора системы.
ФИЗИЧЕСКИЕ
Размеры
Ш: 318 мм х В: 567 мм х Г: 356 мм; Г: с рукоятками: 391 мм
Вес
23,6 кг
Материал корпуса
Многослойная березовая фанера высшего класса со легко текстурированной черной отделкой
Защитная решётка
Перфорированная стальная решетка с порошковым покрытием
Система подвеса
11 точек подвеса; редуктор резьбы от М20 до М8м (35мм); дополнительные аксессуары для различных вариантов подвеса (см. раздел «Аксессуары»).
Примечания
- Для расчёта уровня звукового давления и зоны покрытия используйте программное обеспечение MAPP от Meyer Sound.
- Рекомендуемый максимальный рабочий диапазон частот. Точная характеристика зависит от нагрузки, режима работы и параметров помещения.
- Замер производится на одном громкоговорителе, разрешение 1/3 октавы, расстояние 4 метра.
- Измерения производились на расстоянии 4 м и приведены к 1 м. Уровень SPL громкоговорителя измеряется М-шумом в начале ограничения, продолжительностью 2 часа и температурой окружающей среды 50 градусов C, и составляет <2 дБ. M-noise — полнодиапазонный тестовый сигнал (10 Гц–22.5 кГц), разработанный Meyer Sound для наилучшего определения максимальной выходной мощности громкоговорителей на музыкальном сигнале. У данного сигнала постоянный мгновенный пиковый уровень в октавных полосах, крест-фактор, увеличивающийся с увеличением частоты, общий крест-фактор сигнала составляет 18 дБ. Pink noise — нефильтрованный, полнодиапазонный тестовый сигнал с крест-фактором в 12.5 дБ. B-noise — тестовый сигнал, разработанный Meyer Sound для определения характеристик системы при воспроизведении сигнала с наиболее часто встречающимся спектром, и проверки динамического диапазона системы на данном сигнале относительно розового шума.
- 4 и 5 контакты только в совокупности с 5-контактным разъёмом XLR отвечают за передачу сигнала RMS и симметричного аудиосигнала.
- Пиковая мощность замерена по максимальному синусоидальному напряжению без клипирования, которое может производить усилитель в течение минимум 100 мс на номинальной нагрузке.
- Кабель питания должен соответствовать по сечению максимальным значениям тока. В противном случае напряжение может выйти за допустимые пределы, что приведёт к срабатыванию системы защиты.

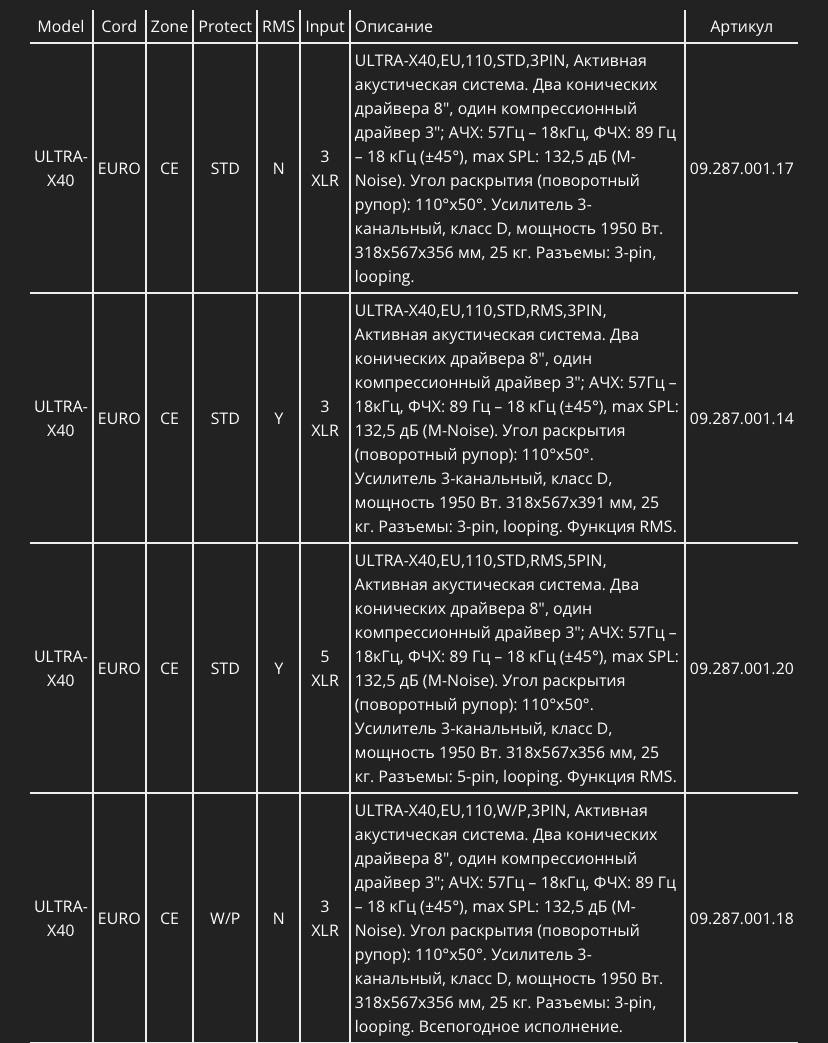

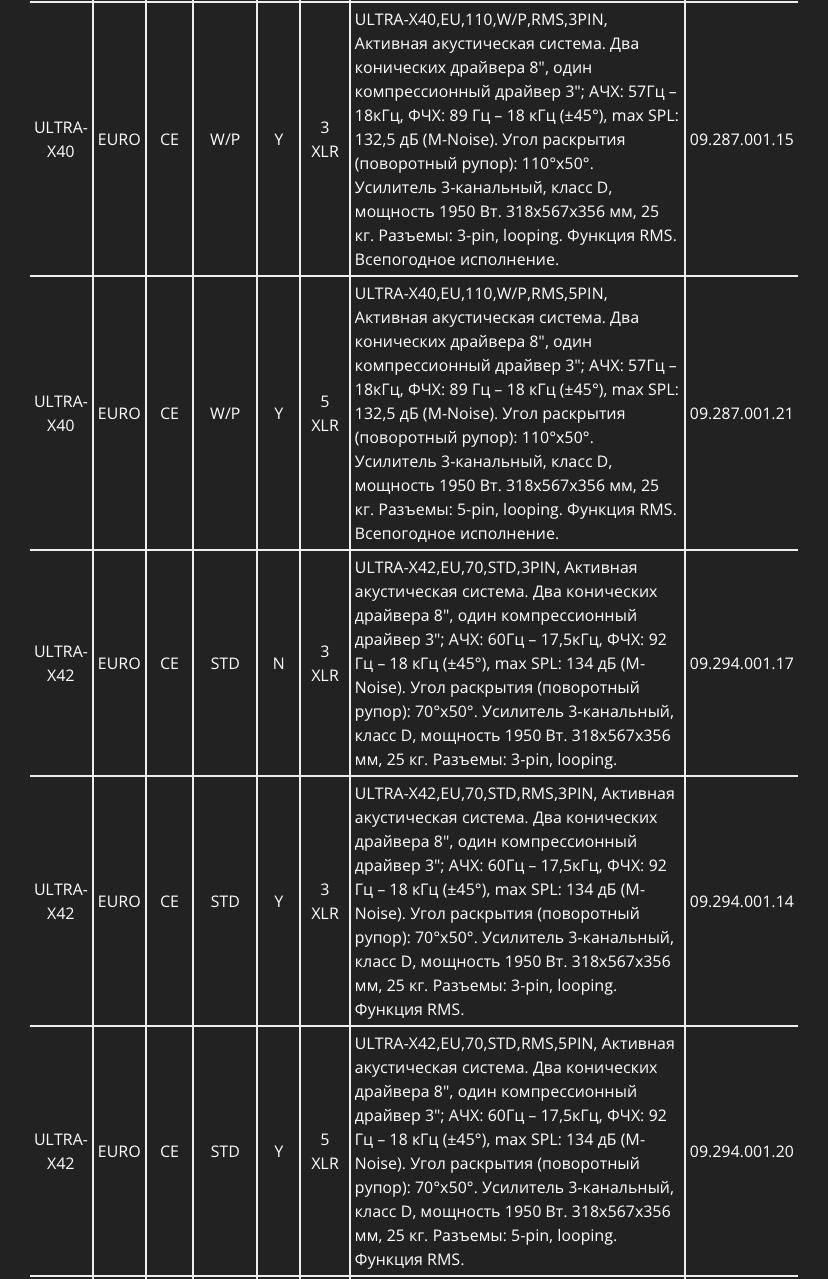

Модификации

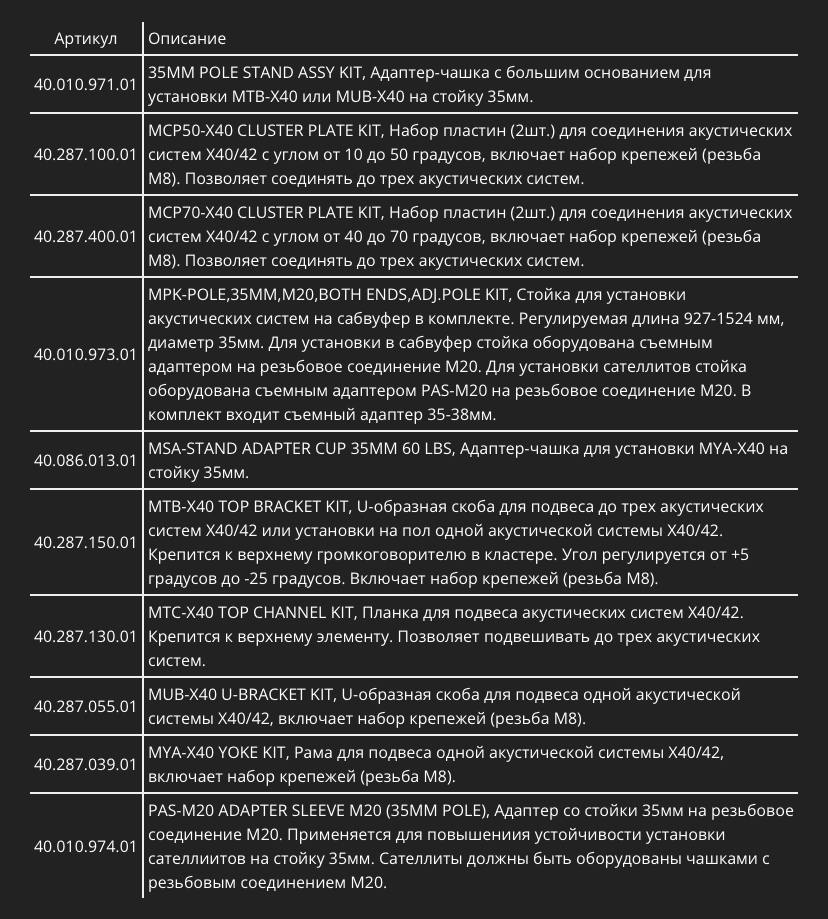

Совместимые аксуссуары

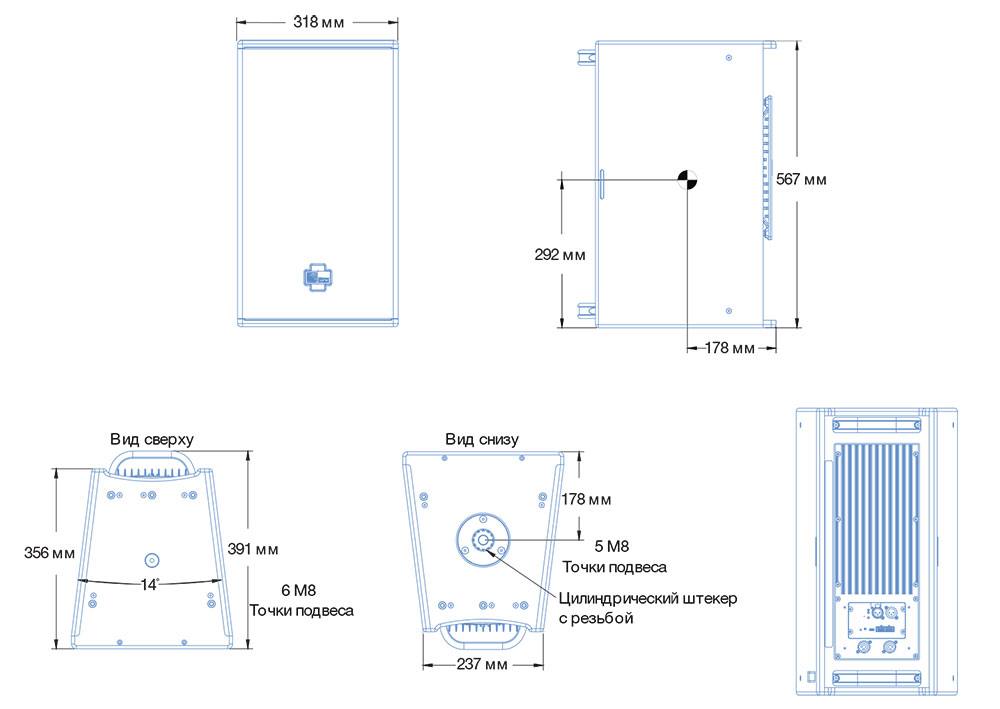

Габариты
