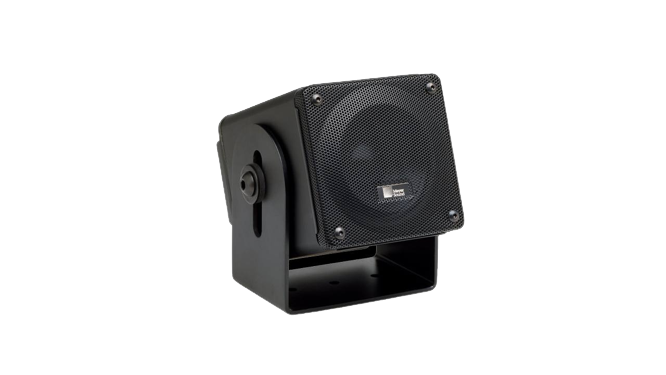

Meyer Sound MM-4XP
МM-4ХP – это активный миниатюрный громкоговоритель, разработанный для использования в составе высококачественных систем.
АКТИВНАЯ АКУСТИЧЕСКАЯ СИСТЕМА
Решения
Главное
Запатентованная технология позволяет получить высокую степень затухания между фронтальной и тыльной сторонами громкоговорителя. Важно отметить, что ярко выраженную гиперкардиоидную диаграмму направленности MM-4XP обеспечивают пассивные технологии.
Конический драйвер
MM-4XP — безупречное усиление музыки и речи
Идеальный источник направленного звука для залов небольшого объема с высокими требованиями к эстетическим свойствам оборудования: клубы, рестораны, компактные аудио-визуальные системы, выставочные залы, музеи и т.д.
MM-4XPD: направленный звук для помещений с высоким уровнем реверберации
Клубы и бары
«Компактные размеры и простота монтажа MM-4XP впечатляют. При этом ими можно озвучить всё, от фоновой музыки до полноразмерного рабочего места ди-джея.»
Мейгд Макрем (Magued Makram), сооснователь и управляющий директор Modern Touch
Торговые центры
«Я крайне доволен тем, как они звучат. MM-4XP одинаково легко воспроизводят и речь, и музыку. Любой, кто гуляет по торговому центру, заметит разницу. Они обладают необыкновенной разборчивостью и сбалансированным звучанием. Даже пройдя весь 200-метровый коридор, вы не заметите изменений в звуке».
Малек Гораеб (Malek Ghorayeb), главный управляющий Systech Middle East
«Компактные размеры и простота монтажа MM-4XP впечатляют. При этом ими можно озвучить всё, от фоновой музыки до полноразмерного рабочего места ди-джея.»
Мейгд Макрем (Magued Makram), сооснователь и управляющий директор Modern Touch
Торговые центры
«Я крайне доволен тем, как они звучат. MM-4XP одинаково легко воспроизводят и речь, и музыку. Любой, кто гуляет по торговому центру, заметит разницу. Они обладают необыкновенной разборчивостью и сбалансированным звучанием. Даже пройдя весь 200-метровый коридор, вы не заметите изменений в звуке».
Малек Гораеб (Malek Ghorayeb), главный управляющий Systech Middle East
Чрезвычайно компактный размер для небольших пространств
Диаграмма направленности
Разработаны специально для использования в составе высококачественных систем для помещений с большим временем реверберации. Узкая направленность MM-4XPD, особенно на низких частотах, значительно снижает уровень отражений и повышает разборчивость.
Крепкий, но легкий
В корпусе громкоговорителей MM размещен один 4-дюймовый конический драйвер. Наряду с широким частотным диапазоном (120 Гц — 18 кГц) и крайне низким уровнем искажений, этот разработанный и производимый на фабрике Meyer Sound (Беркли, Калифорния, США) драйвер обеспечивает пиковое звуковое давление 113 дБ.
Преимущества встроенного усиления
Активные системы позволяют избавиться от рэковых стоек и длинных акустических кабелей. Их кроссоверы и усилители всегда настроены с прецизионной точностью. Монтаж и подготовка к работе занимают считанные минуты.
Монтаж и питание
Выполненный из экструдированного алюминия корпус серии MM-4 работает как радиатор, рассеивая тепло катушки драйвера. В стандартной версии корпус выполнен в анодированном покрытии черного или белого цвета, но может быть покрашен в любой цвет по каталогу RAL.
Эффективный и компактный
Запатентованная технология направленного звука с одним драйвером позволяет снизить энергопотребление, а также вес и габариты громкоговорителя. Опциональная U-образная скоба позволяет монтировать МM-4 на потолок и стены, а также менять угол наклона громкоговорителя.
Умный блок питания для длинных проводов
Использование многожильных кабелей позволяет передавать по одному кабелю постоянное напряжение и аудиосигнал. Для работы с ММ-4ХРD используется внешний однополярный блок питания, что позволяет существенно снизить наводки на аудиосигнал и обойтись без укладки кабеля в кабель-каналы.
• Широкий частотный диапазон
• Активный, чрезвычайно компактный громкоговоритель
• Низкий уровень искажений
• Исключительное соотношение «мощность/габариты»
• Превосходное воспроизведение музыки и речи
• Возможность работы с длинными кабельными линиями с диаметром небольшого сечения
• Активный, чрезвычайно компактный громкоговоритель
• Низкий уровень искажений
• Исключительное соотношение «мощность/габариты»
• Превосходное воспроизведение музыки и речи
• Возможность работы с длинными кабельными линиями с диаметром небольшого сечения
Область применения
Ключевые особенности
• Высококачественные системы фоновой музыки и оповещения
• Дополнительные системы звукоусиления с ограниченными возможностями размещения громкоговорителей
• Компактные аудио визуальные системы
• Системы звукоусиления театров и музеев
• Дополнительные системы звукоусиления с ограниченными возможностями размещения громкоговорителей
• Компактные аудио визуальные системы
• Системы звукоусиления театров и музеев
МM-4ХP – это активный миниатюрный громкоговоритель, разработанный для использования в составе высококачественных систем. Благодаря компактному алюминиевому корпусу, МM-4ХP незаменим в инсталляциях, где основными критериями являются ограниченность пространства для размещения оборудования и «невидимость» громкоговорителей. Опционально для данной модели доступны легко конфигурируемые и простые в эксплуатации монтажные компоненты. MM-4XP отлично воспроизводит как речевой, так и музыкальный сигнал, что делает его отличным выбором для использования в стационарных системах звукоусиления, театральных системах (например, система Ftontfill, размещенная на кромке авансцены или оркестровой ямы), и небольших компактных презентационных аудио-видео системах. МM-4ХP соответствует высоким стандартам звучания, установленным его предшественником MM-4 и обладает преимуществами активных систем, включая интегрированный усилитель и управляющую электронику. Используемый в МM-4ХP оригинальный 4-дюймовый конический драйвер позволяет добиться высокого значения уровня звукового давления 113 дБ и имеет широкий рабочий частотный диапазон от 120 Гц до 18 кГц. Он также характеризуется очень низким уровнем искажений и изготавливается на заводе компании Meyer Sound в Беркли, штат Калифорния. МM-4ХP обладает высокой разборчивостью звучания, ровными частотной и фазовой характеристиками, которые стали отличительными особенностями громкоговорителей Meyer Sound. Установленные Peak и RMS лимитеры контролируют температуру драйвера и амплитуды его движений, обеспечивая правильность звучания МM-4ХP даже при подаче сигнала очень высокого уровня. Для подачи аудио сигнала и питания от сети постоянного тока на задней панели МM-4ХP устанавливается разъем Switchcraft EN3. Этот 5-контактный, герметизированный разъем обеспечивает защиту соединения от неблагоприятных погодных условий при установке громкоговорителя «под открытым небом»; кроме того, использование композитного многожильного кабеля (например, Belden 1502 R), позволит подать и аудио сигнал, и напряжение питания по одному кабелю. Для работы системы громкоговорителей МM-4ХP используется внешний блок питания MPS-488, который занимает 1U в 19” стойке и передает симметричный аудио сигнал и питание для 8-и громкоговорителей МM-4ХP посредством 5- контактных разъемов EN3. Усилитель и управляющая электроника, интегрированные в корпус МM-4ХP, разработаны с учетом возможности «накопления» постоянного тока и допуска падения напряжения питания, таким образом, позволяя применять даже длинные кабели с диаметром небольшого сечения. Длина кабельной линии от MPS-488 до МM-4ХP от внешнего источника питания значительно сказывается на уменьшении уровня шумов и устраняет необходимость использования изолированных кабельных каналов. Штампованный алюминиевый корпус МM-4ХP работает как радиатор и рассеивает тепло, поступающее от катушки драйвера. В стандартной версии корпус громкоговорителя изготавливается из анодированного алюминия, покрывается специальной черной краской, но может быть покрашен в любой цвет из каталога RAL. Для защиты драйвера на лицевой стороне устанавливается перфорированная акустически прозрачная металлическая решетка. Для монтажа громкоговорителя МM-4ХP к стенам, потолку и регулировки углов наклона, опционально приобретается монтажная U-образная скоба.
Описание
Акустические характеристики:
Рабочий диапазон частот:
120 Гц - 18 кГц
Частотная характеристика:
135 Гц - 17 кГц ± 4 дБ
Фазовая характеристика:
± 45° 400 Гц - 20 кГц
Максимальный уровень SPL:
113 дБ
Динамический диапазон:
> 100 дБ
Диаграмма направленности:
80° (3 - 14 кГц ± 10°), 120° (ниже 2 кГц)
Драйверы:
Тип:
4-дюймовый конический драйвер
Номинальное сопротивление:
4 Ом, катушка – 4”
Диаметр катушки:
0.75”
Номинальная мощность:
100 Вт (АЕS)
Задняя панель:
Тип входного разъема:
Switchcraft EN3 male, 5-контактный (3 - сигнал, 2 -питание)
Распайка входного разъема:
Контакт #1 – питание (постоянный ток), “ – “
Контакт #2 – питание (постоянный ток), “ +“
Контакт #3 – экран (для аудио сигнала)
Контакт #4 – аудио сигнал, “ – “
Контакт #5 – аудио сигнал, “ +“
Индикация:
Светодиодный индикатор статуса работы громкоговорителя
Стандартный модуль аудио входа:
Тип:
Дифференциальный, симметричные
Входное сопротивление:
Дифференциальное 10 кОм
Фильтр постоянного тока:
ФВЧ 4.8 Гц
Отношение ослабления синфазного сигнала:
< -60 дБ, типовое < -72 дБ (200 Гц - 3 кГц)
Радиочастотный фильтр:
Общий режим: 616 кГц, дифференциальный: 616 кГц
Номинальная чувствительность на входе:
-2 dBV (0.75 В rms, 1 В пик), до срабатывания лимитера
Уровень входного сигнала:
Для обеспечения пикового значения SPL во всем частном диапазоне источник аудио сигнала должен обеспечивать минимальный уровень + 16 dBV (6.3 В rms, 9 В пик) при 600 Ом.
Усилитель:
Тип:
1-канальный усилитель мощности (класс D)
Входная мощность:
220 Вт RMS (440 Вт пиковая)
Номинальное сопротивление нагрузки:
4 Ом
THD, IM, TIM:
< 0.02 %
Система охлаждения:
Конвекционная
Питание от сети переменного тока:
Напряжение:
48 В постоянного тока
Ток:
0.7 А – средний, 2.2 В – пик
Максимальный непрерывный ток (>10с):
0.7 А (среднеквадратичное значение)
Максимальный всплеск тока (>1с):
2.2 А (среднеквадратичное значение)
Максимальный пиковый ток в течение всплеска:
2.35 А (среднеквадратичное значение)
Ток включения:
менее 7 А
Физические характеристики:
Размеры:
102.5 x 102.5 x 145.38 мм (202.58 мм с разъемом)
Масса:
1.91 кг
Корпус:
Алюминий
Внешний вид:
Белая или черная краска / цвет по заказ
Защита:
Перфорированная акустически «прозрачная» решетка
Крепление:
Две «точки» под болт 3/8“-16 по бокам корпуса
Рабочий диапазон частот:
120 Гц - 18 кГц
Частотная характеристика:
135 Гц - 17 кГц ± 4 дБ
Фазовая характеристика:
± 45° 400 Гц - 20 кГц
Максимальный уровень SPL:
113 дБ
Динамический диапазон:
> 100 дБ
Диаграмма направленности:
80° (3 - 14 кГц ± 10°), 120° (ниже 2 кГц)
Драйверы:
Тип:
4-дюймовый конический драйвер
Номинальное сопротивление:
4 Ом, катушка – 4”
Диаметр катушки:
0.75”
Номинальная мощность:
100 Вт (АЕS)
Задняя панель:
Тип входного разъема:
Switchcraft EN3 male, 5-контактный (3 - сигнал, 2 -питание)
Распайка входного разъема:
Контакт #1 – питание (постоянный ток), “ – “
Контакт #2 – питание (постоянный ток), “ +“
Контакт #3 – экран (для аудио сигнала)
Контакт #4 – аудио сигнал, “ – “
Контакт #5 – аудио сигнал, “ +“
Индикация:
Светодиодный индикатор статуса работы громкоговорителя
Стандартный модуль аудио входа:
Тип:
Дифференциальный, симметричные
Входное сопротивление:
Дифференциальное 10 кОм
Фильтр постоянного тока:
ФВЧ 4.8 Гц
Отношение ослабления синфазного сигнала:
< -60 дБ, типовое < -72 дБ (200 Гц - 3 кГц)
Радиочастотный фильтр:
Общий режим: 616 кГц, дифференциальный: 616 кГц
Номинальная чувствительность на входе:
-2 dBV (0.75 В rms, 1 В пик), до срабатывания лимитера
Уровень входного сигнала:
Для обеспечения пикового значения SPL во всем частном диапазоне источник аудио сигнала должен обеспечивать минимальный уровень + 16 dBV (6.3 В rms, 9 В пик) при 600 Ом.
Усилитель:
Тип:
1-канальный усилитель мощности (класс D)
Входная мощность:
220 Вт RMS (440 Вт пиковая)
Номинальное сопротивление нагрузки:
4 Ом
THD, IM, TIM:
< 0.02 %
Система охлаждения:
Конвекционная
Питание от сети переменного тока:
Напряжение:
48 В постоянного тока
Ток:
0.7 А – средний, 2.2 В – пик
Максимальный непрерывный ток (>10с):
0.7 А (среднеквадратичное значение)
Максимальный всплеск тока (>1с):
2.2 А (среднеквадратичное значение)
Максимальный пиковый ток в течение всплеска:
2.35 А (среднеквадратичное значение)
Ток включения:
менее 7 А
Физические характеристики:
Размеры:
102.5 x 102.5 x 145.38 мм (202.58 мм с разъемом)
Масса:
1.91 кг
Корпус:
Алюминий
Внешний вид:
Белая или черная краска / цвет по заказ
Защита:
Перфорированная акустически «прозрачная» решетка
Крепление:
Две «точки» под болт 3/8“-16 по бокам корпуса
Полные технические характеристики
Основные технические характеристики:
• Рабочий диапазон частот 120 Гц – 18кГц
• ФЧХ: 400 Гц – 20 кГц ±45°
• Линейное пиковое звуковое давление 111,5 дБ с крест-фактором >16,5 дБ (M-noise)
• Динамический диапазон 100 дБ
• Угол раскрытия 80° (3 – 14 кГц, ±10°) / 120° (до 2 кГц)
• Усилитель класса «D»
• Мощность 220 Вт (440 Вт peak)
• Габариты: 103x103x145 мм
• Вес: 1,9 кг
• Питание: 48В
• Коннекторы EN-3
• Цвет черный (любой цвет по каталогу RAL)
• Стандартный кабель в комплекте
• Широкий ассортимент аксессуаров для крепления
• ФЧХ: 400 Гц – 20 кГц ±45°
• Линейное пиковое звуковое давление 111,5 дБ с крест-фактором >16,5 дБ (M-noise)
• Динамический диапазон 100 дБ
• Угол раскрытия 80° (3 – 14 кГц, ±10°) / 120° (до 2 кГц)
• Усилитель класса «D»
• Мощность 220 Вт (440 Вт peak)
• Габариты: 103x103x145 мм
• Вес: 1,9 кг
• Питание: 48В
• Коннекторы EN-3
• Цвет черный (любой цвет по каталогу RAL)
• Стандартный кабель в комплекте
• Широкий ассортимент аксессуаров для крепления

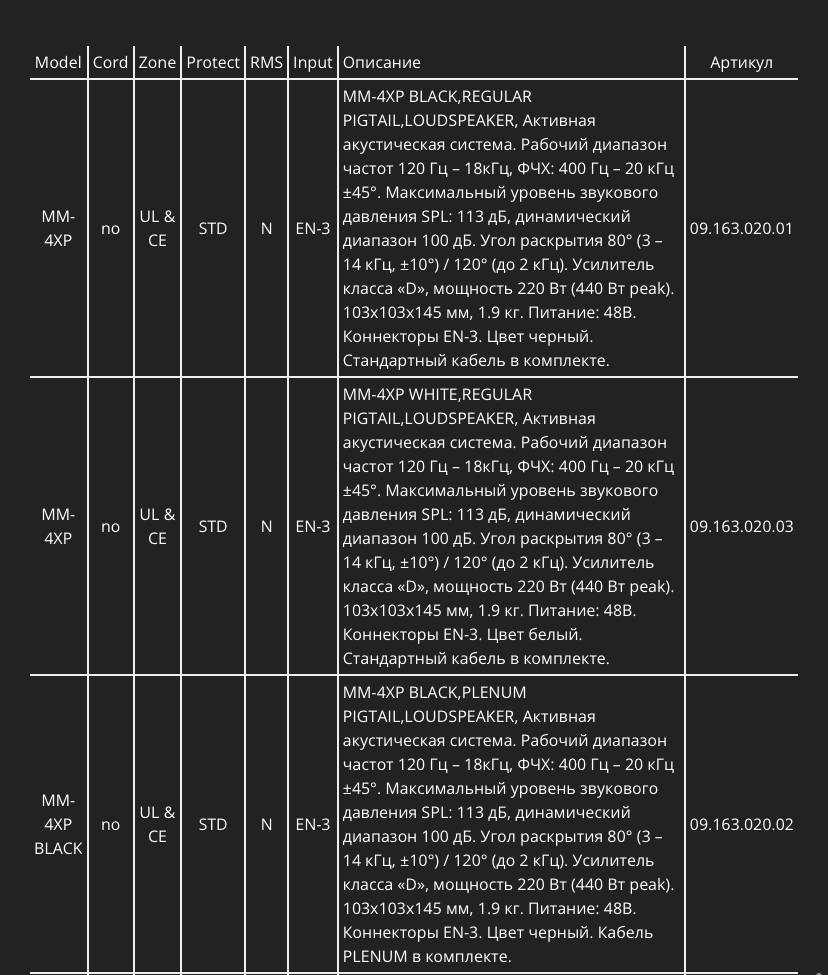

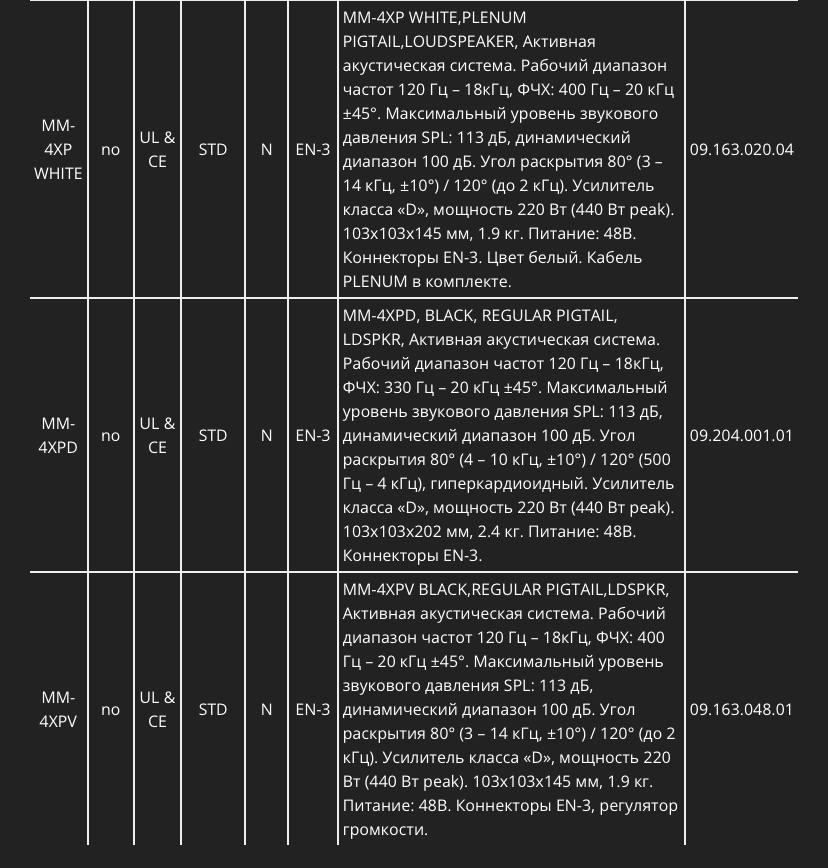

Модификации

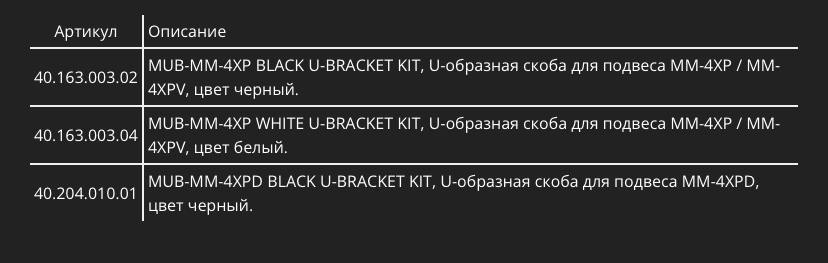

Совместимые аксуссуары

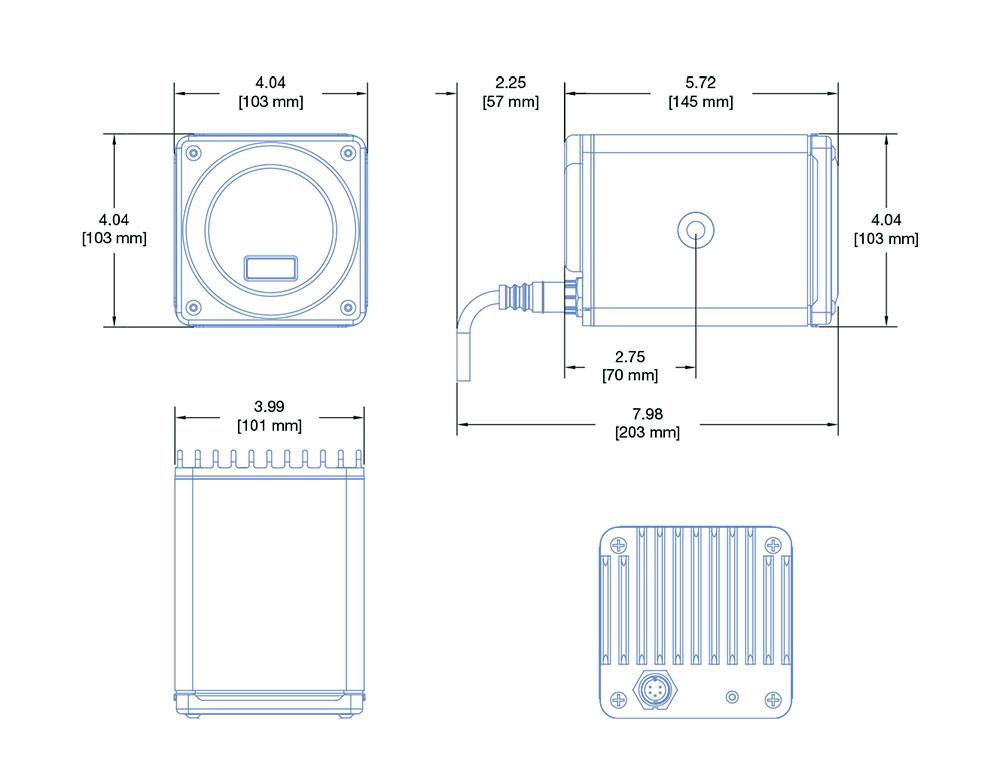

Габариты
