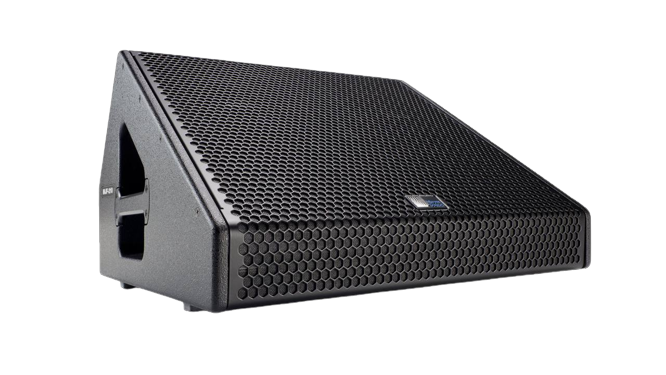

Meyer Sound MJF
Компактный сценический монитор MJF-208 обеспечивает такую же разборчивость звука и динамический диапазон по низким частотам, как и старшие модели серии, но выполнен в более легком корпусе меньшего размера.
АКТИВНАЯ АКУСТИЧЕСКАЯ СИСТЕМА
Главное
Угол горизонтального раскрытия позволяет артисту свободно двигаться из стороны в сторону, оставаясь в зоне комфортного мониторинга.
Великолепное звучание при меньших затратах места и времени
Мощный, мобильный, изящный
MJF-208 — это превосходное звучание неоднократно удостоенного наград монитора MJF-210, адаптированное для небольших залов: клубы, бары, театры и любые другие концертные площадки с ограниченным сценическим пространством. Несмотря на небольшие габариты монитора, конструкция twin-driver обеспечивает превосходное звучание и динамический диапазон.
Мощность и линейность
MJF-208
Чистый и энергичный монитор для небольших площадок
Чистый и энергичный монитор для небольших площадок
Увеличенная зона комфорта для артиста
Благодаря непревзойденной линейности Meyer Sound и четкому контролю зоны покрытия MJF-208 минимизирует взаимодействие с близко стоящими микрофонами, что позволяет достичь большего уровня усиления до возникновения обратной связи.
Активный монитор MJF-208 не нуждается в усилителе, что облегчает процесс установки и настройки, а также экономит пространство. В это же время его небольшая высота не нарушает визуальный ряд сцены и экономит место при транспортировке. Опциональный модуль MDM-832 обеспечивает надежное и удобное распределение питания, аудио и RMS сигналов.
Решения
«Нашим самым требовательным клиентам мы с удовольствием предлагаем точность, мощность и четкую локализацию низкопрофильных мониторов MJF-210. Монитор MJF-208 позволил нам расширить список проектов в которых мы можем предложить эти качества».
Пабло Эспиноза (Pablo Espinosa), ведущий разработчик громкоговорителей и глава R&D
Решения
«Нашим самым требовательным клиентам мы с удовольствием предлагаем точность, мощность и четкую локализацию низкопрофильных мониторов MJF-210. Монитор MJF-208 позволил нам расширить список проектов в которых мы можем предложить эти качества».
Пабло Эспиноза (Pablo Espinosa), ведущий разработчик громкоговорителей и глава R&D
MJF-210
Сценический монитор, созданный, чтобы усилить Metallica
Все, что нужно на сцене в современном туре
Сценический монитор, созданный, чтобы усилить Metallica
Все, что нужно на сцене в современном туре
Идеальный баланс мощности, точности воспроизведения, компактных размеров и минимального веса — вот признаки современного монитора, отвечающего самым строгим требованиям живой работы.
Абсолютная ясность
Ультранизкий уровень искажений даже на максимальной громкости, даже на низких частотах дает возможность исполнителю работать с филигранной точностью. Услышав один раз, артисты остаются с этим монитором навсегда.
По последнему слову техники внутри и снаружи
Все компоненты созданы для длительной и безотказной работы в самых сложных условиях тура.
Готов принять сигнал
Активный монитор MJF-210 не нуждается в усилителе, дает больше производительности, экономит время и место. Опциональный модуль MDM-832 обеспечивает надежное и удобное распределение питания, аудио и RMS сигналов.
Решения
Превосходит требования к звуку самой METALLICA
«Однажды Meyer Sound решилась создать компактный сценический монитор, который должен был не только соответствовать нашим техническим требованиям и выживать в суровых условиях непрекращающегося тура, но и удовлетворил бы изысканный слух Джеймса Хэтфилда. Результатом стал MJF-210, отвечающий абсолютно всем требованиям без каких-либо компромиссов. Реакция, которую мы получили от инженерно-технической команды прокатной компании красноречиво говорит о том, что теперь каждый сотрудник Meyer Sound является действительным членом семьи Metallica.»
Дэн Браун (Dan Braun), постановщик шоу Metallica
Широкий диапазон, низкий профиль
«Для столь небольших размеров MJF-210 невероятно громкий. И при столь большом звуковом давлении он практически не выступает над сценой. Это самый мощный монитор из всех, что я видел и при это он обладает потрясающе чистым звуком. Музыканты могут слышать не только бэк-лайн, но и кристально чистый мониторный микс».
Йоханес Сааруп (Johannes Thaarup), Мониторный инженер, Фестиваль Roskilde
Готов принять сигнал
Активный монитор MJF-210 не нуждается в усилителе, дает больше производительности, экономит время и место. Опциональный модуль MDM-832 обеспечивает надежное и удобное распределение питания, аудио и RMS сигналов.
Решения
Превосходит требования к звуку самой METALLICA
«Однажды Meyer Sound решилась создать компактный сценический монитор, который должен был не только соответствовать нашим техническим требованиям и выживать в суровых условиях непрекращающегося тура, но и удовлетворил бы изысканный слух Джеймса Хэтфилда. Результатом стал MJF-210, отвечающий абсолютно всем требованиям без каких-либо компромиссов. Реакция, которую мы получили от инженерно-технической команды прокатной компании красноречиво говорит о том, что теперь каждый сотрудник Meyer Sound является действительным членом семьи Metallica.»
Дэн Браун (Dan Braun), постановщик шоу Metallica
Широкий диапазон, низкий профиль
«Для столь небольших размеров MJF-210 невероятно громкий. И при столь большом звуковом давлении он практически не выступает над сценой. Это самый мощный монитор из всех, что я видел и при это он обладает потрясающе чистым звуком. Музыканты могут слышать не только бэк-лайн, но и кристально чистый мониторный микс».
Йоханес Сааруп (Johannes Thaarup), Мониторный инженер, Фестиваль Roskilde
MJF-212
Мощность нового поколения сценических мониторов
Смелый инженерных ход, мгновенный ставший классикой
Мощность нового поколения сценических мониторов
Смелый инженерных ход, мгновенный ставший классикой
Самый мощный сценический монитор в нашей линейке, MJF-212A обладает непревзойденным соотношением габаритов и точности воспроизведения. Этот флагман нового семейства переписал стандарты эффективности сценических мониторов раз и навсегда.
Музыкальная мощность
MJF-212A с поразительной точностью перемещает огромные массы воздуха. Он очень эффективен рядом с барабанами или другими инструментами, где требуется высокая выходная мощность.
Поставь, включи, играй
Благодаря встроенному усилителю MJF-212A требует минимум времени на подключение и настройку, что дает инженерам возможность сфокусировать всю свою энергию на работе с артистом, а не с проводами.
Комфорт согласованности
Активные системы Meyer Sound устраняют необходимость использовать различные усилители, что значительно упрощает задачу инженеров по созданию комфортной рабочей обстановки для артиста. Опциональные модули-дистрибьюторы обеспечивают простую и быструю маршрутизацию электропитания, музыкального и управляющего сигналов.
Решения
Сценические мониторы, которые звучат как студийные
«Здорово иметь сценические мониторы, сравнимые по звучанию со студийными. Все эквалайзеры на выходах D1 я оставляю без изменений, за исключением небольшой корректировки EQ на вокальных миксах, которую я делаю в ходе шоу. Мониторы MJF-212A делают мою работу куда более легкой».
Питер Томпсон (Peter Thompson), мониторный инженер тура Steely Dan
Громкие и насыщенные
«Парни любят играть очень громко и при этом в их музыке много вокала. Когда я первый раз дал жару на этой мониторной системе, они сказали: „Вау! Можешь продолжать наваливать и дальше?“ Плюс к этому они дают очень насыщенный звук, независимо от размеров сцены».
Майлз Кеннеди (Myles Kennedy), мониторный инженер Modest Mouse
Музыкальная мощность
MJF-212A с поразительной точностью перемещает огромные массы воздуха. Он очень эффективен рядом с барабанами или другими инструментами, где требуется высокая выходная мощность.
Поставь, включи, играй
Благодаря встроенному усилителю MJF-212A требует минимум времени на подключение и настройку, что дает инженерам возможность сфокусировать всю свою энергию на работе с артистом, а не с проводами.
Комфорт согласованности
Активные системы Meyer Sound устраняют необходимость использовать различные усилители, что значительно упрощает задачу инженеров по созданию комфортной рабочей обстановки для артиста. Опциональные модули-дистрибьюторы обеспечивают простую и быструю маршрутизацию электропитания, музыкального и управляющего сигналов.
Решения
Сценические мониторы, которые звучат как студийные
«Здорово иметь сценические мониторы, сравнимые по звучанию со студийными. Все эквалайзеры на выходах D1 я оставляю без изменений, за исключением небольшой корректировки EQ на вокальных миксах, которую я делаю в ходе шоу. Мониторы MJF-212A делают мою работу куда более легкой».
Питер Томпсон (Peter Thompson), мониторный инженер тура Steely Dan
Громкие и насыщенные
«Парни любят играть очень громко и при этом в их музыке много вокала. Когда я первый раз дал жару на этой мониторной системе, они сказали: „Вау! Можешь продолжать наваливать и дальше?“ Плюс к этому они дают очень насыщенный звук, независимо от размеров сцены».
Майлз Кеннеди (Myles Kennedy), мониторный инженер Modest Mouse
• Небольшие и легкие мониторы в активном исполнении: удобны в транспортировке, занимают мало места в транспорте.
• Активный дизайн: стабильность звука при туровой работе, удобство настройки и установки.
• Небольшая высота кабинетов: они не будут мешать зрителям.
• Высокая пиковая мощность обеспечивает прозрачность звучания.
• Высокая устойчивость к обратной связи благодаря линейности фазовой и частотных характеристик.
• Широкий угол вертикального раскрытия позволяет музыкантам перемещаться по сцене, не теряя звуковой картины
• Симметричная конструкция обеспечивает равномерное звуковое покрытие
• Активный дизайн: стабильность звука при туровой работе, удобство настройки и установки.
• Небольшая высота кабинетов: они не будут мешать зрителям.
• Высокая пиковая мощность обеспечивает прозрачность звучания.
• Высокая устойчивость к обратной связи благодаря линейности фазовой и частотных характеристик.
• Широкий угол вертикального раскрытия позволяет музыкантам перемещаться по сцене, не теряя звуковой картины
• Симметричная конструкция обеспечивает равномерное звуковое покрытие
Область применения
Ключевые особенности
• Небольшие и средние площадки, клубы, корпоративные мероприятия
• Основной или бэк-вокал, инструменты
• Мониторы для инструменталистов
• Мониторы для основного вокалиста
• Мощные мониторы для барабанщика или клавишника
• Основной или бэк-вокал, инструменты
• Мониторы для инструменталистов
• Мониторы для основного вокалиста
• Мощные мониторы для барабанщика или клавишника
MJF-208
Компактный сценический монитор MJF-208 обеспечивает такую же разборчивость звука и динамический диапазон по низким частотам, как и старшие модели серии, но выполнен в более легком корпусе меньшего размера. Мониторы отлично подойдут для небольших сцен, где пространство ограничено, а высокой мощности MJF-210 или MJF-212A не требуется. Все три модели являются активными, что упрощает коммутацию, обеспечивает стабильность звука при туровой работе и облегчает перевозку: возить рэк мониторных усилителей больше не потребуется. Частотный диапазон MJF-208 скорректирован по фазе и составляет 55–18000 Гц: звучание голосов и инструментов воспроизводится корректно, без искажений или какой-либо посторонней тембровой окраски. Равномерность фазовой и частотной характеристик позволяет легко контролировать направленность и избегать обратной связи от микрофонов даже при высокой громкости звука. Вентилируемые корпуса MJF-208 отличаются высокой надежностью и износостойкостью. За воспроизведение низких частот отвечают два 8" громкоговорителя, за воспроизведение высоких — 3" компрессионный драйвер на рупоре постоянной направленности. Симметричная конструкция, оптимизированный кроссовер и конструкция рупора позволяет достичь более равномерного покрытия и широкого динамического диапазона, которые недостижимы при традиционных вариантах конструкции косых напольных мониторов. MJF-208 на обязательно приобретать согласованными парами при формировании стереофонических конфигураций. Рупор обладает углами раскрытия 70° по горизонтали и 50° по вертикали, что дает возможность покрыть одним монитором максимум пространства в небольшом зале, где на сцене сложно разместить много акустических систем. Угол скоса передней стенки — 35° от поверхности: мониторы не помешают зрителям видеть музыкантов. MJF-208 оборудованы трехканальными усилителями класса D. Встроенный блок питания с автовыбором напряжения и функцией мягкого старта оснащен фильтром электромагнитных помех и защитой от перепадов напряжения. MJF-208 могут быть укомплектованы системами удаленного управления Meyer Sound RMS™, позволяющей контролировать работу устройства с компьютера Mac® или Windows® при помощи программного обеспечения Compass. RMS-сервер позволяет подключать к нему до 50 акустических систем. Для удобства коммутации MJF-208 могут оснащаться 5-контактными разъемами XLR для использования композитных кабелей (аудио + данные RMS). Дополнительный распределительный модуль MDM-832 позволяет маршрутизировать симметричный аудиосигнал, данные RMS и питание на весь комплект мониторов на сцене. Благодаря этим модулям и использованию композитных кабелей проводов на сцене будет меньше, а работа по настройке системы мониторинга существенно упростится. Корпуса акустических систем выполнены из многослойной фанеры с текстурным защитным покрытием. Громкоговорители закрыты слоем акустического поролона и защищены стальной сеткой с восьмиугольной ячейкой. К нижним частям мониторов приклеены две резиновые ленты, предотвращающие скольжение по сцене от звуковой вибрации.
MJF-210
Низкопрофильный сценический монитор высокой мощности MJF-210 обеспечивает высокую разборчивость звука и динамический диапазон по низким частотам. Монитор является активным и по многим параметрам не просто соответствует, а превосходит требования современных прокатных райдеров. Несмотря на высокую мощность, мониторы достаточно компактны, и помогут вам сэкономить место как на сцене, так и в транспорте: возить рэк мониторных усилителей больше не потребуется. Частотный диапазон MJF-210 скорректирован по фазе и составляет 55–18000 Гц: звучание голосов и инструментов воспроизводится корректно, без искажений или какой-либо посторонней тембровой окраски. Равномерность фазовой и частотной характеристик, а также исключительная импульсная характеристика позволяет MJF-210 легко превосходить по качеству звука большинство современных мониторов, а активный дизайн упрощает коммутацию и расстановку на сцене. Вентилируемые корпуса MJF-210 отличаются высокой надежностью и износостойкостью.
За воспроизведение низких частот отвечают два 10" громкоговорителя с увеличенным ходом мембраны, за воспроизведение высоких — 4" компрессионный драйвер на рупоре постоянной направленности (70° по горизонтали и 50° по вертикали). Угол скоса передней стенки — 35° от поверхности: мониторы не помешают зрителям видеть музыкантов, а музыкантам свободно перемещаться по сцене, сохраняя четкую звуковую картину благодаря широкому вертикальному углу раскрытия рупора. MJF-210 оборудованы трехканальными усилителями класса D. Встроенный блок питания с автовыбором напряжения и функцией мягкого старта оснащен фильтром электромагнитных помех и защитой от перепадов напряжения. MJF-210 могут быть укомплектованы системами удаленного управления Meyer Sound RMS™, позволяющей контролировать работу устройства с компьютера Mac® или Windows® при помощи программного обеспечения Compass. Для удобства коммутации MJF-210 могут оснащаться 5-контактными разъемами XLR для использования композитных кабелей (аудио + данные RMS). Корпуса акустических систем выполнены из многослойной фанеры с текстурным защитным покрытием. Громкоговорители закрыты слоем акустического поролона и защищены стальной сеткой с восьмиугольной ячейкой. К нижним частям мониторов приклеены две резиновые ленты, предотвращающие скольжение по сцене от звуковой вибрации.
MJF-212
Сценический монитор высокой мощности MJF-212A отвечает самым высоким требованиям звукорежиссеров и артистов. Равномерность фазовой и частотной характеристик, широкий частотный диапазон, а также исключительная импульсная характеристика позволяет MJF-212A легко превосходить по качеству звука большинство современных мониторов, а активный дизайн упрощает коммутацию и расстановку на сцене. Частотный диапазон MJF-212A скорректирован по фазе и составляет 55–18000 Гц: звучание голосов и инструментов воспроизводится корректно, без искажений или какой-либо посторонней тембровой окраски, с хорошим запасом до возниконовения обратной связи. Расширенный низкочастный диапазон идеально подходит для мониторинга громких низкочастотных инструментов: например, басового барабана. Угол скоса передней стенки — 40° от поверхности, что удобно для музыкантов, а рупор со средним углом раскрытия обеспечивает равномерность звука в поле работы MJF-212A как по вертикали, так и по горизонтали. За воспроизведение низких частот отвечают два 12" громкоговорителя с 4" катушками и неодимовыми магнитами, за воспроизведение высоких — 4" ком-прессионный драйвер на круглом рупоре (50° по горизонтали и 50° по вертикали). Корпус монитора является вентилируемым. MJF-212A оборудованы трехканальными усилителями класса AB/H с выходными каскадами MOSFET. Усилитель выдает суммарную мощность до 1275 Вт (2 х 500 Вт + 1 х 275 Вт), а пиковая мощность составляет вдвое больше — 2550 Вт. Встроенный блок питания с автовыбором напряжения и функцией мягкого старта оснащен фильтром электромагнитных помех и защитой от перепадов напряжения. Корпуса акустических систем выполнены из многослойной фанеры с текстурным защитным покрытием. Громкоговорители закрыты слоем акустического поролона и защищены стальной сеткой с восьмиугольной ячейкой. К нижним частям мониторов прикрепленыпластиковые ножки, предотвращающие скольжение по сцене от звуковой вибрации. MJF-212 могут быть укомплектованы блоками удаленного управления Meyer Sound RMS™, позволяющей контролировать работу устройства с компьютера Mac® или Windows®.
Компактный сценический монитор MJF-208 обеспечивает такую же разборчивость звука и динамический диапазон по низким частотам, как и старшие модели серии, но выполнен в более легком корпусе меньшего размера. Мониторы отлично подойдут для небольших сцен, где пространство ограничено, а высокой мощности MJF-210 или MJF-212A не требуется. Все три модели являются активными, что упрощает коммутацию, обеспечивает стабильность звука при туровой работе и облегчает перевозку: возить рэк мониторных усилителей больше не потребуется. Частотный диапазон MJF-208 скорректирован по фазе и составляет 55–18000 Гц: звучание голосов и инструментов воспроизводится корректно, без искажений или какой-либо посторонней тембровой окраски. Равномерность фазовой и частотной характеристик позволяет легко контролировать направленность и избегать обратной связи от микрофонов даже при высокой громкости звука. Вентилируемые корпуса MJF-208 отличаются высокой надежностью и износостойкостью. За воспроизведение низких частот отвечают два 8" громкоговорителя, за воспроизведение высоких — 3" компрессионный драйвер на рупоре постоянной направленности. Симметричная конструкция, оптимизированный кроссовер и конструкция рупора позволяет достичь более равномерного покрытия и широкого динамического диапазона, которые недостижимы при традиционных вариантах конструкции косых напольных мониторов. MJF-208 на обязательно приобретать согласованными парами при формировании стереофонических конфигураций. Рупор обладает углами раскрытия 70° по горизонтали и 50° по вертикали, что дает возможность покрыть одним монитором максимум пространства в небольшом зале, где на сцене сложно разместить много акустических систем. Угол скоса передней стенки — 35° от поверхности: мониторы не помешают зрителям видеть музыкантов. MJF-208 оборудованы трехканальными усилителями класса D. Встроенный блок питания с автовыбором напряжения и функцией мягкого старта оснащен фильтром электромагнитных помех и защитой от перепадов напряжения. MJF-208 могут быть укомплектованы системами удаленного управления Meyer Sound RMS™, позволяющей контролировать работу устройства с компьютера Mac® или Windows® при помощи программного обеспечения Compass. RMS-сервер позволяет подключать к нему до 50 акустических систем. Для удобства коммутации MJF-208 могут оснащаться 5-контактными разъемами XLR для использования композитных кабелей (аудио + данные RMS). Дополнительный распределительный модуль MDM-832 позволяет маршрутизировать симметричный аудиосигнал, данные RMS и питание на весь комплект мониторов на сцене. Благодаря этим модулям и использованию композитных кабелей проводов на сцене будет меньше, а работа по настройке системы мониторинга существенно упростится. Корпуса акустических систем выполнены из многослойной фанеры с текстурным защитным покрытием. Громкоговорители закрыты слоем акустического поролона и защищены стальной сеткой с восьмиугольной ячейкой. К нижним частям мониторов приклеены две резиновые ленты, предотвращающие скольжение по сцене от звуковой вибрации.
MJF-210
Низкопрофильный сценический монитор высокой мощности MJF-210 обеспечивает высокую разборчивость звука и динамический диапазон по низким частотам. Монитор является активным и по многим параметрам не просто соответствует, а превосходит требования современных прокатных райдеров. Несмотря на высокую мощность, мониторы достаточно компактны, и помогут вам сэкономить место как на сцене, так и в транспорте: возить рэк мониторных усилителей больше не потребуется. Частотный диапазон MJF-210 скорректирован по фазе и составляет 55–18000 Гц: звучание голосов и инструментов воспроизводится корректно, без искажений или какой-либо посторонней тембровой окраски. Равномерность фазовой и частотной характеристик, а также исключительная импульсная характеристика позволяет MJF-210 легко превосходить по качеству звука большинство современных мониторов, а активный дизайн упрощает коммутацию и расстановку на сцене. Вентилируемые корпуса MJF-210 отличаются высокой надежностью и износостойкостью.
За воспроизведение низких частот отвечают два 10" громкоговорителя с увеличенным ходом мембраны, за воспроизведение высоких — 4" компрессионный драйвер на рупоре постоянной направленности (70° по горизонтали и 50° по вертикали). Угол скоса передней стенки — 35° от поверхности: мониторы не помешают зрителям видеть музыкантов, а музыкантам свободно перемещаться по сцене, сохраняя четкую звуковую картину благодаря широкому вертикальному углу раскрытия рупора. MJF-210 оборудованы трехканальными усилителями класса D. Встроенный блок питания с автовыбором напряжения и функцией мягкого старта оснащен фильтром электромагнитных помех и защитой от перепадов напряжения. MJF-210 могут быть укомплектованы системами удаленного управления Meyer Sound RMS™, позволяющей контролировать работу устройства с компьютера Mac® или Windows® при помощи программного обеспечения Compass. Для удобства коммутации MJF-210 могут оснащаться 5-контактными разъемами XLR для использования композитных кабелей (аудио + данные RMS). Корпуса акустических систем выполнены из многослойной фанеры с текстурным защитным покрытием. Громкоговорители закрыты слоем акустического поролона и защищены стальной сеткой с восьмиугольной ячейкой. К нижним частям мониторов приклеены две резиновые ленты, предотвращающие скольжение по сцене от звуковой вибрации.
MJF-212
Сценический монитор высокой мощности MJF-212A отвечает самым высоким требованиям звукорежиссеров и артистов. Равномерность фазовой и частотной характеристик, широкий частотный диапазон, а также исключительная импульсная характеристика позволяет MJF-212A легко превосходить по качеству звука большинство современных мониторов, а активный дизайн упрощает коммутацию и расстановку на сцене. Частотный диапазон MJF-212A скорректирован по фазе и составляет 55–18000 Гц: звучание голосов и инструментов воспроизводится корректно, без искажений или какой-либо посторонней тембровой окраски, с хорошим запасом до возниконовения обратной связи. Расширенный низкочастный диапазон идеально подходит для мониторинга громких низкочастотных инструментов: например, басового барабана. Угол скоса передней стенки — 40° от поверхности, что удобно для музыкантов, а рупор со средним углом раскрытия обеспечивает равномерность звука в поле работы MJF-212A как по вертикали, так и по горизонтали. За воспроизведение низких частот отвечают два 12" громкоговорителя с 4" катушками и неодимовыми магнитами, за воспроизведение высоких — 4" ком-прессионный драйвер на круглом рупоре (50° по горизонтали и 50° по вертикали). Корпус монитора является вентилируемым. MJF-212A оборудованы трехканальными усилителями класса AB/H с выходными каскадами MOSFET. Усилитель выдает суммарную мощность до 1275 Вт (2 х 500 Вт + 1 х 275 Вт), а пиковая мощность составляет вдвое больше — 2550 Вт. Встроенный блок питания с автовыбором напряжения и функцией мягкого старта оснащен фильтром электромагнитных помех и защитой от перепадов напряжения. Корпуса акустических систем выполнены из многослойной фанеры с текстурным защитным покрытием. Громкоговорители закрыты слоем акустического поролона и защищены стальной сеткой с восьмиугольной ячейкой. К нижним частям мониторов прикрепленыпластиковые ножки, предотвращающие скольжение по сцене от звуковой вибрации. MJF-212 могут быть укомплектованы блоками удаленного управления Meyer Sound RMS™, позволяющей контролировать работу устройства с компьютера Mac® или Windows®.
Описание
MJF-208
Акустические
Диапазон частот1
55–18000 Гц
Фазовая характеристика
230–16000 Гц ±45°
Покрытие
70° гор., 50° верт.
Частота раздела кроссовера
960 Гц
Громкоговорители
НЧ
2х8" громкоговорителя
ВЧ2
3" компрессионный драйвер
Аудиовходы
Разъемы3
3- или 5-контактные XLR, вход и выход с разрыва контура усилителя
Усилитель
Тип
3-канальный класса D
Охлаждение
конвекционное
Питание
Разъемы
PowerCON 20
Рабочий диапазон напряжений
100–240 В~, 50–60 Гц
Срабатывание защиты
90 В~ на включение, предохранитель на 265 В~
Макс. ток длит. режима
0.8 А RMS (230 В~), 1,4 А RMS (115 В~), 1,7 А RMS (100 В~)
RMS
Передача данных на компьютер
по витой паре
Примечания
MJF-210
Акустические
Рабочий диапазон частот1
55–18000 Гц
Диапазон частот
60–16000 Гц, ±4 дБ
Фазовая характеристика
200–16000 Гц ±45°
Покрытие
Горизонтальное
50°
Вертикальное
70°
Кроссовер
Частота раздела
830 Гц3
Громкоговорители
НЧ
2х10" громкоговорителя
ВЧ
4" компрессионный драйвер
Аудиовходы
Тип
Дифференциальные с электронной балансировкой
Макс. синфазное напряжение
±5 В
Разъемы3
5-контактные XLR, вход и выход с разрыва контура усилителя
Входное сопротивление
10 кОм дифференциальное между контактами 2 и 3
Контакты4
Контакт 1: земля (через 1 кОм, 1000 пФ, 15 В для виртуального разрыва земляного контура на аудиочастотах Контакт 2: сигнал + Контакт 3: сигнал - Контакт 4: управление RMS (полярность не важна) Контакт 5: управление RMS (полярность не важна) Корпус: земля
Удаление пост. составляющей
Дифференциальное удаление до макс. синфазного напряжения
Коэф. осл. синфазного сигнала
>50 дБ, обычно 80 дБ (50-500 Гц)
ВЧ-фильтр
Синфазный режим: 425 Гц
Дифференциальный режим: 142 Гц
TIM-фильтр
Интегрировнный с процессором (<80 Гц)
Ном. входная чувствительность
0 дБV (1,0 В RMS) в постоянном режиме
Уровень входного сигнала
Источник аудио должен поддерживать уровень до +20 дБV (10 дБV RMS, 14 дБV пик.) на 600 Ом для обеспечения максимального звукового давления в рабочей полосе частот громкоговорителя
Акустические
Диапазон частот1
55–18000 Гц
Фазовая характеристика
230–16000 Гц ±45°
Покрытие
70° гор., 50° верт.
Частота раздела кроссовера
960 Гц
Громкоговорители
НЧ
2х8" громкоговорителя
ВЧ2
3" компрессионный драйвер
Аудиовходы
Разъемы3
3- или 5-контактные XLR, вход и выход с разрыва контура усилителя
Усилитель
Тип
3-канальный класса D
Охлаждение
конвекционное
Питание
Разъемы
PowerCON 20
Рабочий диапазон напряжений
100–240 В~, 50–60 Гц
Срабатывание защиты
90 В~ на включение, предохранитель на 265 В~
Макс. ток длит. режима
0.8 А RMS (230 В~), 1,4 А RMS (115 В~), 1,7 А RMS (100 В~)
RMS
Передача данных на компьютер
по витой паре
Примечания
- Рекомендуемый максимальный диапазон частот. Зависит от нагрузки и акустики помещения.
- На данной частоте громкоговорители производят одина- ковый уровень звукового давления
- Аудиосигнал и RMS передаются с/на 5-контактных разъемов. 3-контактный разъем только для аудио.
MJF-210
Акустические
Рабочий диапазон частот1
55–18000 Гц
Диапазон частот
60–16000 Гц, ±4 дБ
Фазовая характеристика
200–16000 Гц ±45°
Покрытие
Горизонтальное
50°
Вертикальное
70°
Кроссовер
Частота раздела
830 Гц3
Громкоговорители
НЧ
2х10" громкоговорителя
ВЧ
4" компрессионный драйвер
Аудиовходы
Тип
Дифференциальные с электронной балансировкой
Макс. синфазное напряжение
±5 В
Разъемы3
5-контактные XLR, вход и выход с разрыва контура усилителя
Входное сопротивление
10 кОм дифференциальное между контактами 2 и 3
Контакты4
Контакт 1: земля (через 1 кОм, 1000 пФ, 15 В для виртуального разрыва земляного контура на аудиочастотах Контакт 2: сигнал + Контакт 3: сигнал - Контакт 4: управление RMS (полярность не важна) Контакт 5: управление RMS (полярность не важна) Корпус: земля
Удаление пост. составляющей
Дифференциальное удаление до макс. синфазного напряжения
Коэф. осл. синфазного сигнала
>50 дБ, обычно 80 дБ (50-500 Гц)
ВЧ-фильтр
Синфазный режим: 425 Гц
Дифференциальный режим: 142 Гц
TIM-фильтр
Интегрировнный с процессором (<80 Гц)
Ном. входная чувствительность
0 дБV (1,0 В RMS) в постоянном режиме
Уровень входного сигнала
Источник аудио должен поддерживать уровень до +20 дБV (10 дБV RMS, 14 дБV пик.) на 600 Ом для обеспечения максимального звукового давления в рабочей полосе частот громкоговорителя
Полные технические характеристики

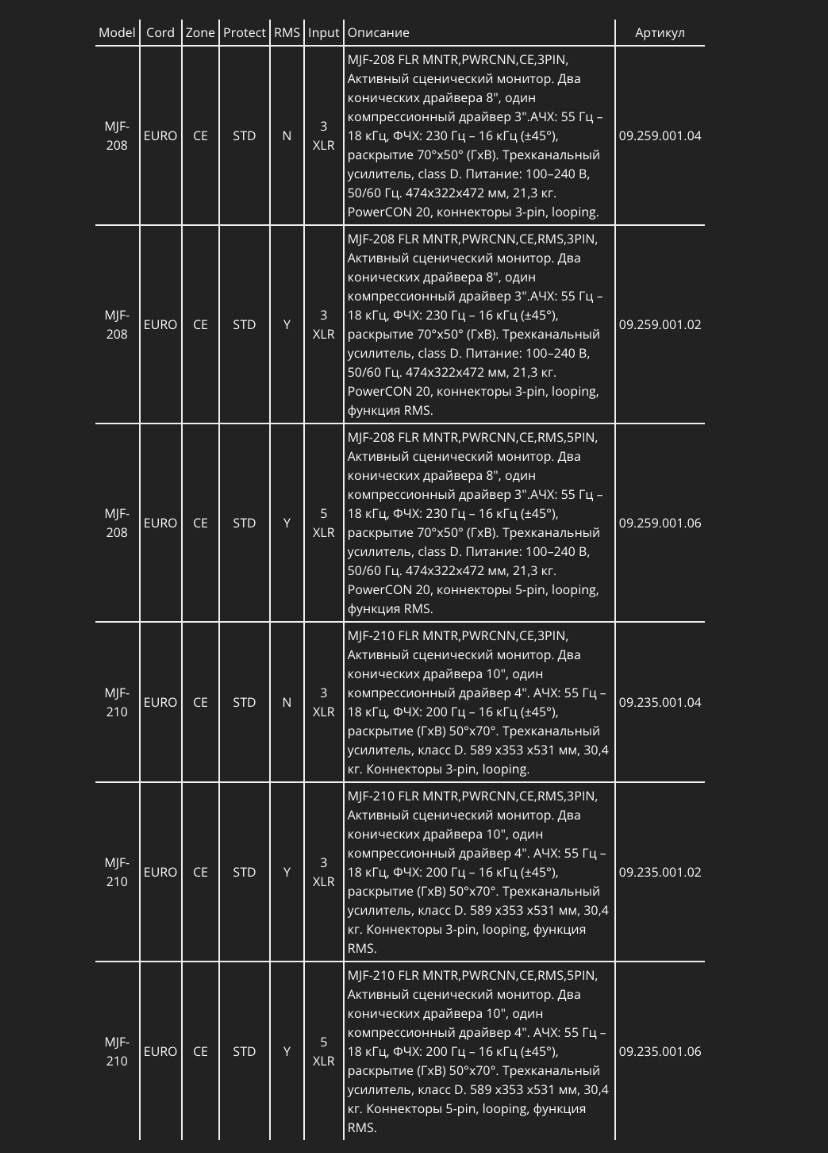

Основные технические характеристики:
• MJF-208
• 2 конических драйвера 8” с неодимовыми магнитами
• 1 компрессионный драйвер 3”
• АЧХ: 55 Гц – 18 кГц, ФЧХ: 230 Гц – 16 кГц (±45°), раскрытие – 70° X 50°
• Трехканальный усилитель, класс D
• PowerCON, коннекторы 3-pin, looping, функция RMS

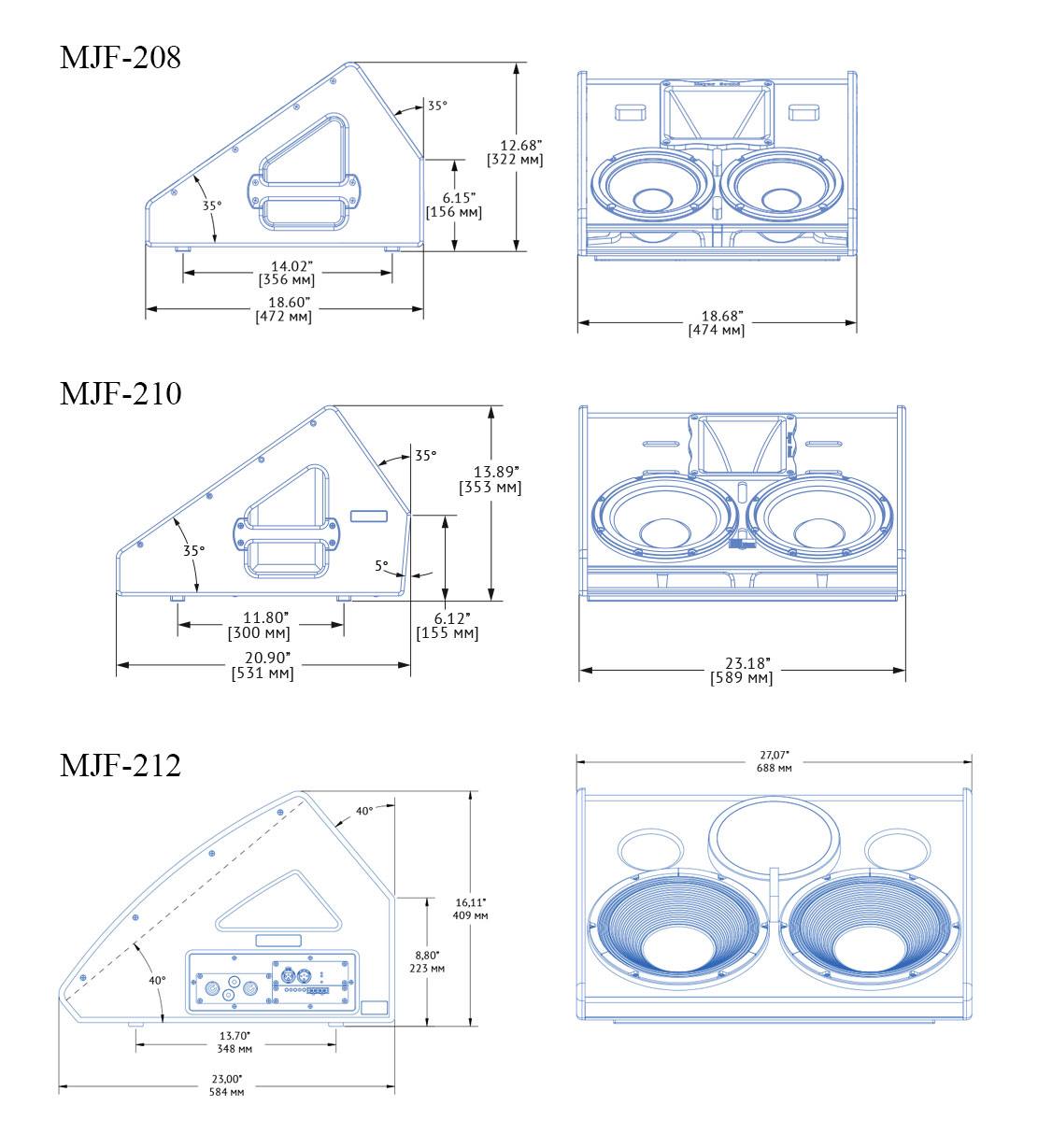

• Габариты: 474 x 322 x 472 мм
• Вес: 21,3 кг
• MJF-210
• 2 конических драйвера 10” с неодимовыми магнитами (звуковая катушка 4”)
• 1 компрессионный драйвер 4” (звуковая катушка 4”)
• АЧХ: 55 Гц – 18 кГц, ФЧХ: 200 Гц – 16 кГц (±45°), раскрытие – 50° x 70°
• Трехканальный усилитель, класс D
• PowerCON, коннекторы 3-pin, looping, функция RMS
• Габариты: 589 x 353 x 531 мм
• Вес: 30,4 кг
• MJF-212
• 2 конических драйвера 12” с неодимовыми магнитами (звуковая катушка 4”)
• 1 компрессионный драйвер 4” (звуковая катушка 4”)
• АЧХ: 55 Гц – 18 кГц, ФЧХ: 500 Гц – 16 кГц (±45°), раскрытие – 50°
• Трехканальный усилитель, класс AB/H, мощность 1275 Вт (2550 Вт – peak)
• PowerCON, коннекторы 3-pin, looping, функция RMS
• Габариты: 688 x409 x584 мм
• Вес: 49 кг
• 2 конических драйвера 8” с неодимовыми магнитами
• 1 компрессионный драйвер 3”
• АЧХ: 55 Гц – 18 кГц, ФЧХ: 230 Гц – 16 кГц (±45°), раскрытие – 70° X 50°
• Трехканальный усилитель, класс D
• PowerCON, коннекторы 3-pin, looping, функция RMS
• Габариты: 474 x 322 x 472 мм
• Вес: 21,3 кг
• MJF-210
• 2 конических драйвера 10” с неодимовыми магнитами (звуковая катушка 4”)
• 1 компрессионный драйвер 4” (звуковая катушка 4”)
• АЧХ: 55 Гц – 18 кГц, ФЧХ: 200 Гц – 16 кГц (±45°), раскрытие – 50° x 70°
• Трехканальный усилитель, класс D
• PowerCON, коннекторы 3-pin, looping, функция RMS
• Габариты: 589 x 353 x 531 мм
• Вес: 30,4 кг
• MJF-212
• 2 конических драйвера 12” с неодимовыми магнитами (звуковая катушка 4”)
• 1 компрессионный драйвер 4” (звуковая катушка 4”)
• АЧХ: 55 Гц – 18 кГц, ФЧХ: 500 Гц – 16 кГц (±45°), раскрытие – 50°
• Трехканальный усилитель, класс AB/H, мощность 1275 Вт (2550 Вт – peak)
• PowerCON, коннекторы 3-pin, looping, функция RMS
• Габариты: 688 x409 x584 мм
• Вес: 49 кг
Усилитель
Тип
3-канальный класса D
THD, IM, TIM
<0,02%
Охлаждение
конвекционное
Питание
Разъемы
PowerCON 20
Рабочий диапазон напряжений
100–240 В~, 50–60 Гц
Срабатывание защиты
90 В~ на включение, предохранитель на 265 В~
Ток в режиме ожидания
0,25 А RMS (230 В~), 0,26 А RMS (115 В~), 0,28 А RMS (110 В~)
Макс. ток длит. режима (>10 с)
1,1 А RMS (230 В~), 1,8 А RMS (115 В~), 2,6 А RMS (110 В~)
Пиковый ток(<1 c)6
1,8 А RMS (230 В~), 3,5 А RMS (115 В~), 4,2 А RMS (110 В~)
Пиковый моментальный ток
8 А RMS (230 В~), 16 А RMS (115 В~), 18 А RMS (110 В~)
Пусковой токф
20 А RMS (230 В~), 17 А RMS (115 В~), 15 А RMS (110 В~)
RMS (дополнительно)
Передача данных на компьютер
по витой паре
MJF-212
Акустические
Рабочий диапазон частот1
55–18000 Гц
Диапазон частот2
60–16000 Гц, ±4 дБ
Фазовая характеристика
200–16000 Гц ±45°
Макс. пиковое звуковое давление3
139 дБ
Динамический диапазон
>110 дБ
Покрытие
Горизонтальное/вертикальное
50°
Кроссовер4
Частота раздела
1600 Гц3
Громкоговорители
НЧ
2х12" громкоговорителя с неодимовыми магнитами
Номинальный импеданс: 2 Ома
Диаметр звуковой катушки: 4"
Макс. мощность: 1200 Вт (AES)5
ВЧ
4" компрессионный драйвер
Номинальный импеданс: 8 Ом
Диаметр звуковой катушки: 4"
Диаметр диафрагмы: 4"
Выходной диаметр: 1,5"
Макс. мощность: 250 Вт (AES)6
Аудиовходы
Тип
Дифференциальные с электронной балансировкой
Макс. синфазное напряжение
±15 В
Разъемы
XLR или VEAM (комбинированный разъем питание + аудио + RMS)
Входное сопротивление
10 кОм дифференциальное между контактами 2 и 3
Контакты5
Контакт 1: земля (через 220 кОм, 1000 пФ, 15 В для виртуального разрыва земляного контура на аудиочастотах
Контакт 2: сигнал +
Контакт 3: сигнал -
Корпус: земля
Удаление пост. составляющей
Дифференциальное удаление до макс. синфазного напряжения
Коэф. осл. синфазного сигнала
>50 дБ, обычно 80 дБ (50-500 Гц)
ВЧ-фильтр
Синфазный режим: 425 Гц
Дифференциальный режим: 142 Гц
TIM-фильтр
Интегрировнный с процессором (<80 Гц)
Ном. входная чувствительность
0 дБV (1,0 В RMS, 1,4 В пик) в постоянном режиме
Уровень входного сигнала
Источник аудио должен поддерживать уровень до +20 дБV (10 дБV RMS, 14 дБV пик.) на 600 Ом для обеспечения максимального звукового давления в рабочей полосе частот громкоговорителя
Усилитель
Тип
3-канальный класса AB/H, выходной каскад MOSFET
Выходная мощность6
1275 Вт (2 х 500 Вт + 1 х 275 Вт)
Макс. мощность7
2250 Вт
THD, IM, TIM
<0,02%
Охлаждение
конвекционное
Питание
Разъемы
PowerCON или VEAM
Выбор напряжения
Автоматический, два диапазона с отсечкой по напряжению
Серт. диапазон напряжений
98–125 В~, 208—235 В, 50–60 Гц
Срабатывание защиты
85–134 В~, 165—264 В, 50–60 Гц
Ток в режиме ожидания
0,31 А RMS (230 В~), 0,65 А RMS (115 В~), 0,76 А RMS (110 В~)
Макс. ток длит. режима (>10 с)
2,37 А RMS (230 В~), 4,67 А RMS (115 В~), 5,25 А RMS (110 В~)
Пиковый ток(<1 c)8
4,1 А RMS (230 В~), 7,9 А RMS (115 В~), 9,24 А RMS (110 В~)
Пиковый моментальный ток
10 А Peak (230 В~), 20 А Peak (115 В~), 21,8 А Peak (110 В~)
Пусковой ток
18 А Peak (230 В~), 10 А Peak (115 В~), 10 А Peak (110 В~)
RMS (дополнительно)
Передача данных на компьютер
по витой паре
Примечания
Тип
3-канальный класса D
THD, IM, TIM
<0,02%
Охлаждение
конвекционное
Питание
Разъемы
PowerCON 20
Рабочий диапазон напряжений
100–240 В~, 50–60 Гц
Срабатывание защиты
90 В~ на включение, предохранитель на 265 В~
Ток в режиме ожидания
0,25 А RMS (230 В~), 0,26 А RMS (115 В~), 0,28 А RMS (110 В~)
Макс. ток длит. режима (>10 с)
1,1 А RMS (230 В~), 1,8 А RMS (115 В~), 2,6 А RMS (110 В~)
Пиковый ток(<1 c)6
1,8 А RMS (230 В~), 3,5 А RMS (115 В~), 4,2 А RMS (110 В~)
Пиковый моментальный ток
8 А RMS (230 В~), 16 А RMS (115 В~), 18 А RMS (110 В~)
Пусковой токф
20 А RMS (230 В~), 17 А RMS (115 В~), 15 А RMS (110 В~)
RMS (дополнительно)
Передача данных на компьютер
по витой паре
- Рекомендуемый максимальный диапазон частот. Зависит от нагрузки и акустики помещения.
- Половинная нагрузка, замер с разрешением 1/3 октавы с 4 метров
- На данной частоте громкоговорители производят одинаковый уровень звукового давления
- Аудиосигнал и RMS передаются с/на 5-контактных разъемов. 3-контактный разъем только для аудио.
- Для передачи RMS используются контакты 4 и 5.
- Кабель питания должен соответствовать по калибру максимальным значениям тока. В противном случае напряжение может выйти за допустимые пределы, что приведет к срабатыванию защиты.
MJF-212
Акустические
Рабочий диапазон частот1
55–18000 Гц
Диапазон частот2
60–16000 Гц, ±4 дБ
Фазовая характеристика
200–16000 Гц ±45°
Макс. пиковое звуковое давление3
139 дБ
Динамический диапазон
>110 дБ
Покрытие
Горизонтальное/вертикальное
50°
Кроссовер4
Частота раздела
1600 Гц3
Громкоговорители
НЧ
2х12" громкоговорителя с неодимовыми магнитами
Номинальный импеданс: 2 Ома
Диаметр звуковой катушки: 4"
Макс. мощность: 1200 Вт (AES)5
ВЧ
4" компрессионный драйвер
Номинальный импеданс: 8 Ом
Диаметр звуковой катушки: 4"
Диаметр диафрагмы: 4"
Выходной диаметр: 1,5"
Макс. мощность: 250 Вт (AES)6
Аудиовходы
Тип
Дифференциальные с электронной балансировкой
Макс. синфазное напряжение
±15 В
Разъемы
XLR или VEAM (комбинированный разъем питание + аудио + RMS)
Входное сопротивление
10 кОм дифференциальное между контактами 2 и 3
Контакты5
Контакт 1: земля (через 220 кОм, 1000 пФ, 15 В для виртуального разрыва земляного контура на аудиочастотах
Контакт 2: сигнал +
Контакт 3: сигнал -
Корпус: земля
Удаление пост. составляющей
Дифференциальное удаление до макс. синфазного напряжения
Коэф. осл. синфазного сигнала
>50 дБ, обычно 80 дБ (50-500 Гц)
ВЧ-фильтр
Синфазный режим: 425 Гц
Дифференциальный режим: 142 Гц
TIM-фильтр
Интегрировнный с процессором (<80 Гц)
Ном. входная чувствительность
0 дБV (1,0 В RMS, 1,4 В пик) в постоянном режиме
Уровень входного сигнала
Источник аудио должен поддерживать уровень до +20 дБV (10 дБV RMS, 14 дБV пик.) на 600 Ом для обеспечения максимального звукового давления в рабочей полосе частот громкоговорителя
Усилитель
Тип
3-канальный класса AB/H, выходной каскад MOSFET
Выходная мощность6
1275 Вт (2 х 500 Вт + 1 х 275 Вт)
Макс. мощность7
2250 Вт
THD, IM, TIM
<0,02%
Охлаждение
конвекционное
Питание
Разъемы
PowerCON или VEAM
Выбор напряжения
Автоматический, два диапазона с отсечкой по напряжению
Серт. диапазон напряжений
98–125 В~, 208—235 В, 50–60 Гц
Срабатывание защиты
85–134 В~, 165—264 В, 50–60 Гц
Ток в режиме ожидания
0,31 А RMS (230 В~), 0,65 А RMS (115 В~), 0,76 А RMS (110 В~)
Макс. ток длит. режима (>10 с)
2,37 А RMS (230 В~), 4,67 А RMS (115 В~), 5,25 А RMS (110 В~)
Пиковый ток(<1 c)8
4,1 А RMS (230 В~), 7,9 А RMS (115 В~), 9,24 А RMS (110 В~)
Пиковый моментальный ток
10 А Peak (230 В~), 20 А Peak (115 В~), 21,8 А Peak (110 В~)
Пусковой ток
18 А Peak (230 В~), 10 А Peak (115 В~), 10 А Peak (110 В~)
RMS (дополнительно)
Передача данных на компьютер
по витой паре
Примечания
- Рекомендуемый максимальный диапазон частот. Зависит от нагрузки и акустики помещения.
- Половинная нагрузка, замер с разрешением 1/3 октавы с 4 метров
- Половинная музыкальная нагрузка, замер с 1 метра
- На данной частоте громкоговорители производят одинаковый уровень звукового давления
- Замер по стандартам AES: два часа шума с ограничением частотной полосы, соотношение пиковых и средних значений 6 дБ
- Мощность усилителя замерена по максимальному синусоидальному напряжению без клиппирования, которое может производить усилитель в течение минимум 0,5 сек на номинальной нагрузке.
- Пиковая мощность замерена по максимальному синусоидальному напряжению без клипирования, которое может производить усилитель в течение минимум 100 мсек на номинальной нагрузке
- Кабель питания должен соответствовать по калибру максимальным значениям тока. В противном случае напряжение может выйти за допустимые пределы, что приведет к срабатыванию защиты.
Модификации
Габариты
