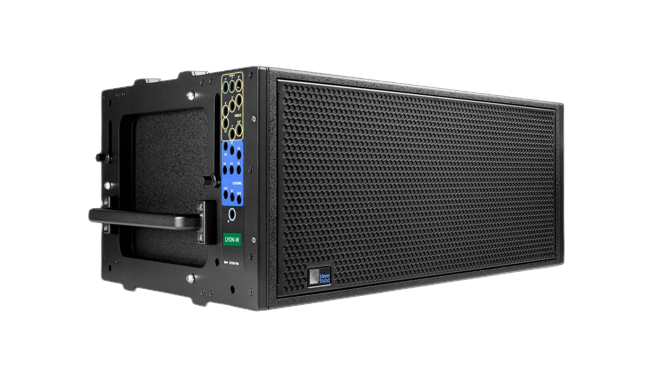

Meyer Sound LYON

LYON - компоненты линейных массивов, отличающиеся постоянством частотной характеристики при любом уровне громкости. Исключительный динамический диапазон, низкий уровень искажений.

АКТИВНАЯ АКУСТИЧЕСКАЯ СИСТЕМА

Главное

Используйте обработку плагинами и будьте совершенно уверены в том, что система воспроизведет все улучшения с абсолютной точностью.

Лучшая звуковая система, которую вы можете использовать где угодно

Улучшенная линейная технология в адаптивном исполнении

Как и старший брат LEO, LYON воспроизводит исходный материал, без окрашивания и искажений независимо от уровня громкости, что позволяет с точностью реализовать студийное или репетиционное звучание в масштабах живого концерта.

Чрезвычайно эффективное соотношение мощности и размера

Никаких компромиссов, только мощность, универсальность и чистота

Система для цифровой эры

Невероятная мощность LYON заключена в активном элементе линейного массива, дизайн которого можно смело назвать одним из самых изящных в индустрии.

Универсальность, масштабируемость и ультра низкие искажения LYON превращают его в обязательный атрибут любого качественного проекта, будь то концертный зал или спортивная арена, танцевальное шоу или симфонический концерт на открытом воздухе.

Преимущества встроенного усиления

Активные системы позволяют избавиться от рэковых стоек и длинных акустических кабелей. Ее кроссоверы и усилители всегда настроены с прецизионной точностью. Монтаж и подготовка к работе занимают считанные минуты.

• Выпускаются в двух вариантах: LYON-M со стандартным углом звукового покрытия и LYON-W с широким углом
• Легко интегрируются с LEO-M и 1100-LFC
• Высокая пиковая мощность, линейность АЧХ и прозрачность звучания
• Активный дизайн упрощает монтаж и коммутацию системы, увеличивает надежность

Область применения

Ключевые особенности

• Средние и большие площадки
• Арены, культурные центры, театры, религиозные сооружения
• Туровое звукоусиление
• Даунфил, мидфил, аутфил или сайдфил для LEO-M

LYON — активные компоненты линейных массивов семейства LEO, разработанные для чистого и прозрачного воспроизведения звука на высокой мощности. Даже когда системы работают на пределе возможностей, уровень искажений остается исключительно низким. LYON обладает таким же динамическим диапазоном и точностью, как и LEO-M: эти модели объединяет много инновационных технических решений. LYON компактнее LEO-M и подходит для средних и крупных массивов, не требующих такого большого расстояния покрытия. Активное исполнение и различные возможности подвеса упрощают сборку/разборку массива при туровой работе. Для удобства LYON выпускается в двух версиях: LYON-M со стандартным углом раскрытия по горизонтали и LYON-W с широким углом. Компоненты LYON-W могут использоваться в составе массивов LYON, когда требуется более широкий угол покрытия (обычно в средней или нижней части массива, реже в верхней части аутфилов). Так как углы вертикального покрытия LYON-M и LYON-W совпадают, системы отлично работают вместе. Кроме этого, LYON акустически сбалансированы с LEO-M и могут использоваться в качестве даунфилов или мидфилов в массивах LEO-M (в середине или внизу кластеров), а также в качестве сайдфилов. LYON идеально сочетается с субвуферами 1100- LFC. Система управляется процессором Meyer Sound Galileo Callisto™ 616, обеспечивающим матричную маршрутизацию, выравнивание громкоговорителей и обработку звука для различных компонентов массива. Проектирование систем, в состав которых входят компоненты LYON, производится при помощи программного обеспечения Meyer Sound MAPP Online XT™. Высокочастотная секция LYON состоит из двух компрессионных драйверов, подключенных к рупору постоянной направленности через запатентованный волновод REM™. Характеристики волновода позволяют достичь хорошего ограничения раскрытия по вертикали. Низкочастотная секция состоит из двух запатентованных громкоговорителей с увеличенным ходом мембраны, которые стабильно работают даже при самых высоких уровнях звукового давления. Высокоточное фазовое и амплитудное выравнивание ВЧ- и НЧ-секций обеспечивает линейность и акустическую стабильность системы в целом. Усилитель мощности рассчитан на диапазон напряжений 85–134 В~ или 165–264 В~ 50-60 Гц. Он оснащен лимитером TruPower®, обеспечивающим защиту громкоговорителей, уменьшающим мощностную компрессию и гарантирующим высокий уровень выходного сигнала при пиковых значениях мощности. Усилитель, управляющая схема и блок питания смонтированы в одном модуле небольшого размера, который в случае выхода из строя легко заменяется даже в полевых условиях. Все LYON укомплектованы системами удаленного управления Meyer Sound RMS™, позволяющей контролировать работу устройства с компьютера. 5-контактные разъемы XLR позволяют передавать не только аудио, но и данные RMS на компьютер Mac® или Windows®. Акустические системы укомплектованы подвесами с GuideALinks, позволяющими выставить нужные углы подвеса каждого компонента на земле, на транспортировочной тележке. Крепление MTG LYON выдерживает до 18 кабинетов (фактор безопасности 7:1) с некоторыми ограничениями. Cпециальные переходные элементы подвеса MTF LEO/LYON предназначены для крепления LYON к массиву LEO-M Массив легко перевозится стеками из четырех компонентов на специальной колесной тележке MCF-LYON. Для транспортировки массивов применяются специальные нейлоновые чехлы на 2, 3 или 4 кабинета. Корпуса акустических систем выполнены из многослойной фанеры с текстурным защитным покрытием. Громкоговорители закрыты слоем акустического поролона и защищены стальной сеткой с восьмиугольной ячейкой. Акустические системы могут быть защищены от дождя — секция коммутации/усиления каждой LYON закрывается специальным чехлом. По специальному заказу LYON могут быть выполнены в различных цветах.

Описание

Акустические

Диапазон частот1
55–16500 Гц

Фазовая характеристика
80–16000 Гц ±30°

Громкоговорители

НЧ
2х12" громкоговорителя с увеличенным ходом мембраны

ВЧ2
2х3" компрессионных драйвера

Аудиовходы

Тип
Дифференциальные с электронной балансировкой

Макс. синфазное напряжение
±15 В~, к земле для защиты от мгновенных пиков напряжения

Разъемы3
5-контактные XLR, вход и выход с разрыва контура усилителя

Входное сопротивление
10 кОм дифференциальное между контактами 2 и 3

Контакты4
Контакт 1: земля (через 1 кОм, 1000 пФ, 15 В для виртуального разрыва земляного контура на аудиочастотах
Контакт 2: сигнал +
Контакт 3: сигнал -
Контакт 4: управление RMS
Контакт 5: управление RMS
Корпус: земля

Удаление пост. составляющей
Дифференциальное удаление до макс. синфазного напряжения

Коэф. осл. синфазного сигнала
>50 дБ, обычно 80 дБ (50-500 Гц)

ВЧ-фильтр
Синфазный режим: 425 Гц
Дифференциальный режим: 142 Гц

TIM-фильтр
Интегрированный с процессором (<80 Гц)

Ном. входная чувствительность
0 дБV (1,0 В RMS) в постоянном режиме

Уровень входного сигнала
Источник аудио должен поддерживать уровень до +20 дБV (10 дБV RMS, 14 дБV пик.) на 600 Ом для обеспечения максимального звукового давления в рабочей полосе частот громкоговорителя

Усилитель

Тип
3-канальный MOSFET (класс AB/H)

Охлаждение
два основных высокоскоростных вентилятора + два резервных

Питание

Разъемы
PowerCON 32

Автоматический выбор напряжения5
95-125 В~, 208-235 В~, 50–60 Гц

Срабатывание защиты
85–134 В~, 165–264 В~

Ток в режиме ожидания
0,6 А RMS (230 В~), 0,7 А RMS (208 В~), 1,2 А RMS (115 В~)

Макс. ток длит. режима (>10 с)
5,6 А RMS (230 В~), 6,2 А RMS (208 В~), 11,2 А RMS (115 В~)

Пиковый ток(<1 c)6
7,5 А RMS (230 В~), 8,2 А RMS (208 В~), 15,4 А RMS (115 В~)

Пиковый моментальный ток
23 А RMS (230 В~), 25 А RMS (208 В~), 45 А RMS (115 В~)

Пусковой ток
<15 А RMS (230 В~), <15 А RMS (208 В~), <15 А RMS (115 В~)

RMS

Передача данных на компьютер
По витой паре


Примечания

• Рекомендуемый максимальный диапазон частот. Зависит от нагрузки и акустики помещения.
• ВЧ-драйверы подключенных к рупору постоянной направленности через запатентованный волновод REM.
• Аудиосигнал и RMS передаются с/на 5-контактных разъемов. 3-контактный разъем только для аудио.
• Для передачи RMS используются контакты 4 и 5.
• Диапазон напряжений, зафиксированный агентством по безопасности.
• Кабель питания должен соответствовать по калибру максимальным значениям тока. В противном случае напряжение может выйти за допустимые пределы, что приведет к срабатыванию защиты

Полные технические характеристики

Основные технические характеристики:

• Корпус: многослойная фанера
• Покрытие: текстурное, черного цвета
• Защита: металлическая сетка с 8-угольной ячейкой, акустический поролон
• Подвес: опциональный подвес с Guide- ALinks с быстросъемными штифтами и съемными ручками для переноски
• НЧ: 2х12” длинноходные драйверы
• ВЧ: 2х3” компрессионные драйверы
• Усилитель 3-канальный, MOSFET, класс AB/H bridged
• АЧХ: 55 Гц – 16,5 кГц, ФЧХ: 80 Гц – 16 кГц (±30°)
• PowerCON 32, коннекторы 5-pin
• looping, функция RMS, система крепления
• Линейное пиковое звуковое давление 143,5 дБ с крест-фактором 17,5 дБ (M-noise)
• Широкий ассортимент аксессуаров для транспортировки и крепления
• Всепогодное исполнение
• Габариты: 969 x 377 x 533 мм
• Вес: 90,3 кг

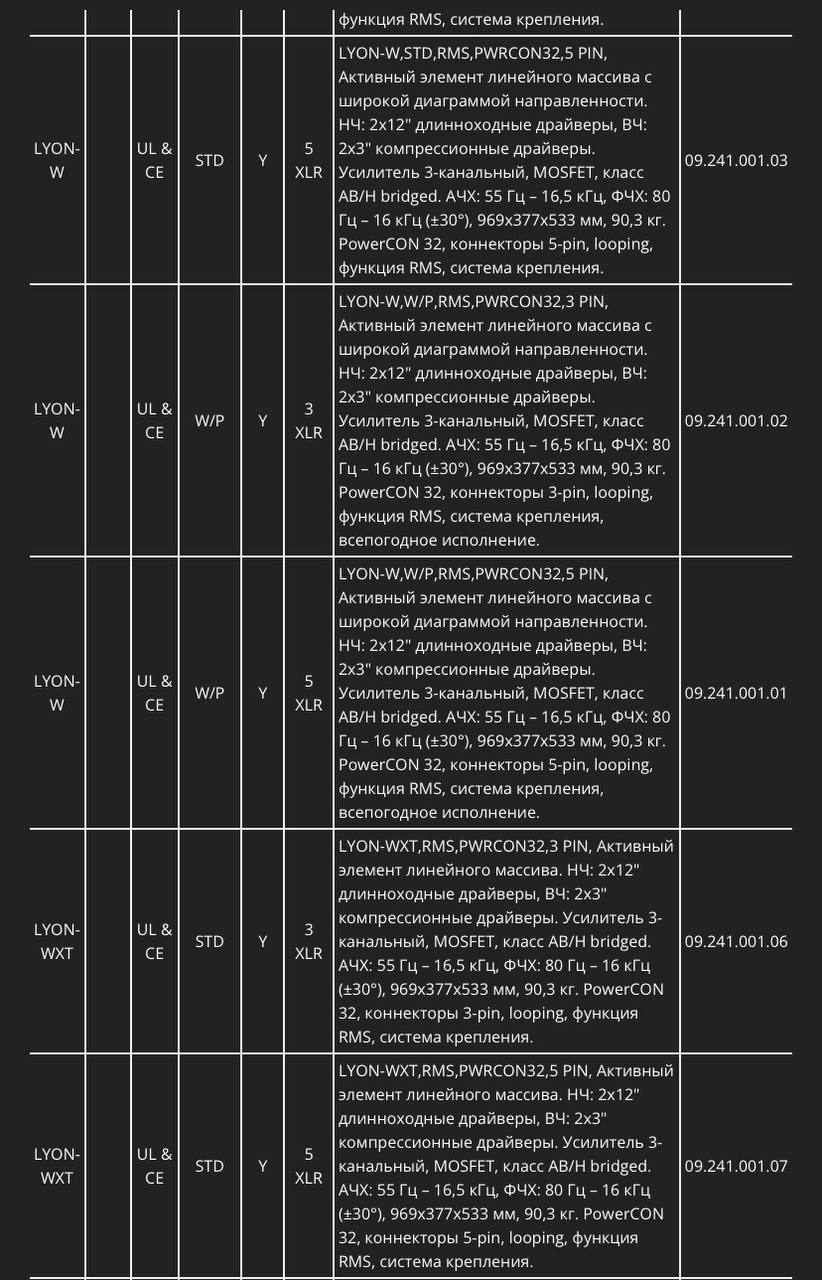

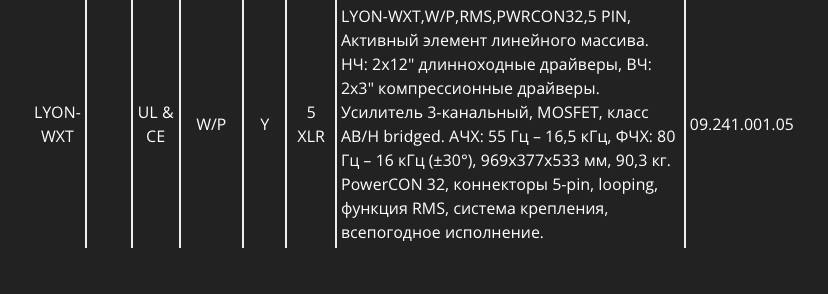

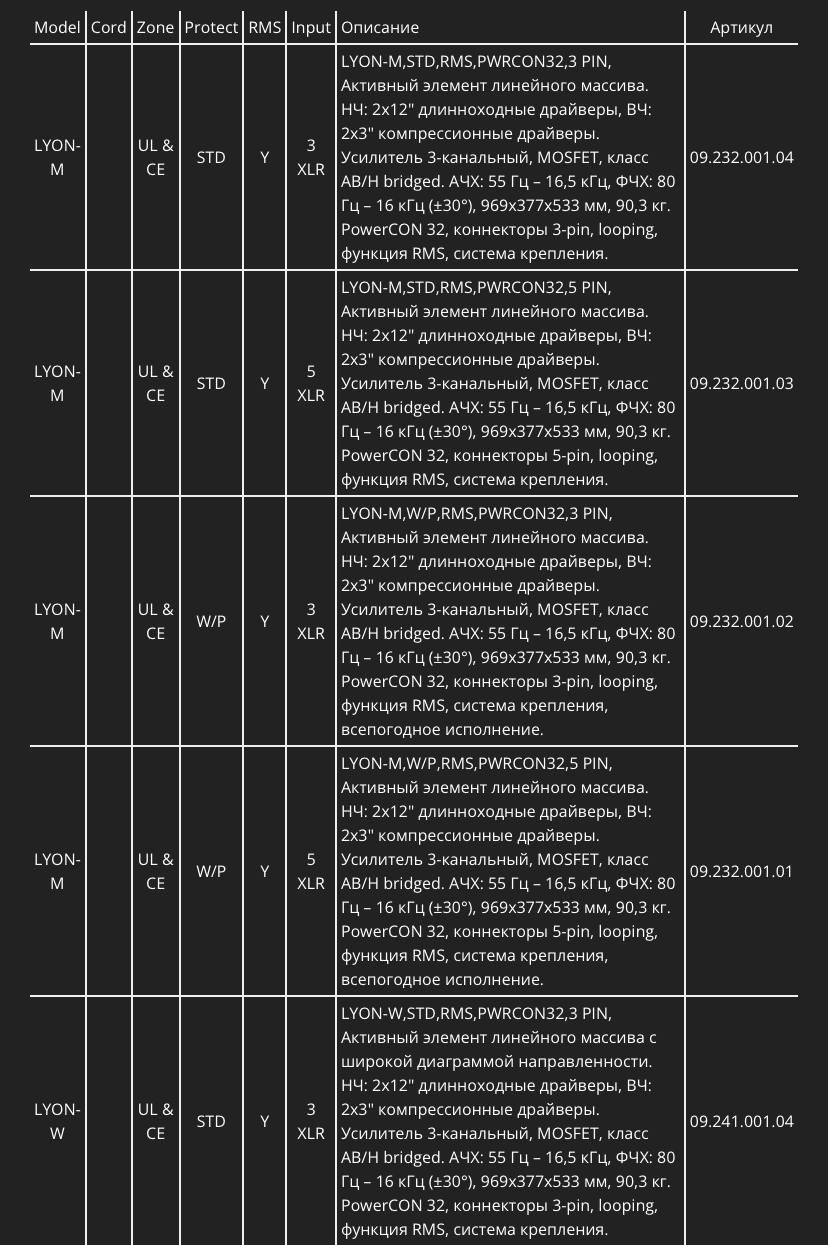

Модификации

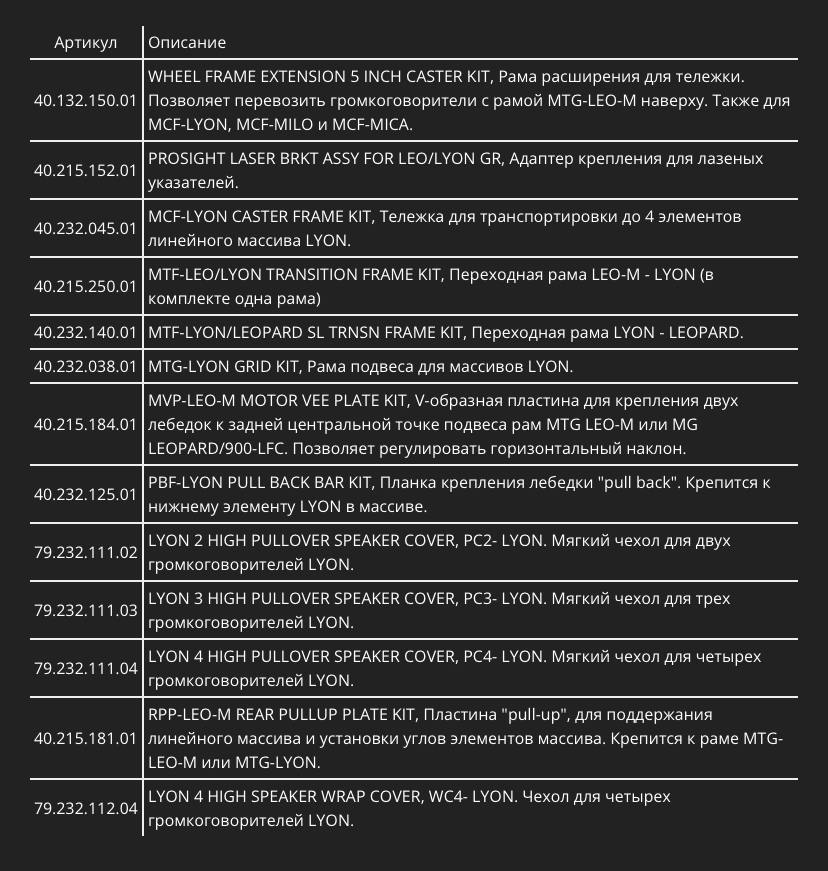

Совместимые аксуссуары

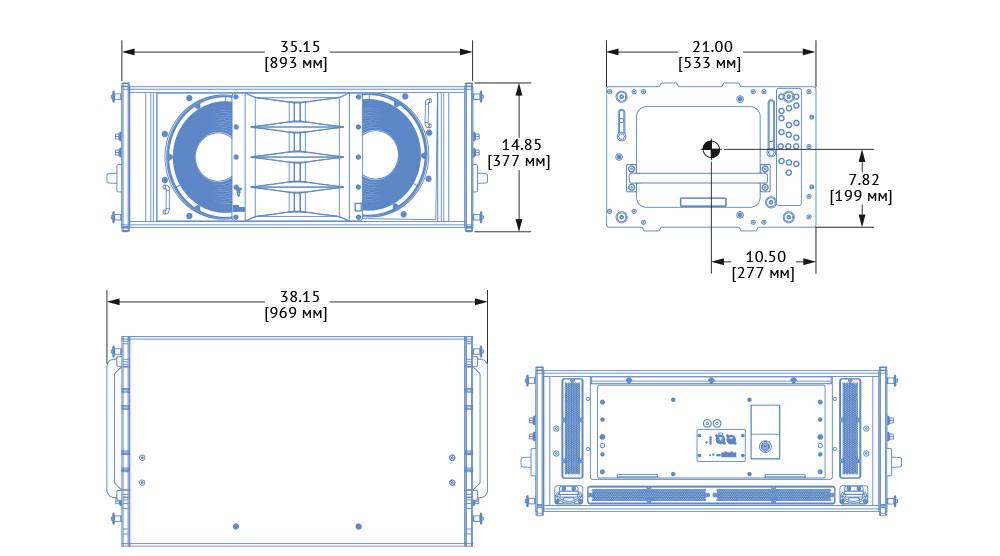

Габариты
