Виртуальный модуль V__matrix vm_avp — это универсальное программное обеспечение для обработки аудио и видео, которое обеспечивает функции маршрутизации, обработки сигнала и склейки для экосистемы V__matrix при загрузке на блейд-сервер обработки C100.
В качестве базового функционала приложение vm_avp обеспечивает инкапсуляцию и деинкапсуляцию форматов 3G, HD и SD-SDI (только ST2022-6 / 7) в протоколы IP ST2022-6 и ST2110-20 / 21/30/31/40.
Благодаря базовому функционалу vm_avp является логичным выбором как в качестве шлюза, так и для обработки аудио / видео только на базе IP, обеспечивая до 160 преобразований SDI <-> IP при размерах корпуса всего 3RU.
vm_avp включает в себя функцию SPS (Seamless Protection Switching) протокола ST2022-7 в стандартной комплектации, преобразование формата IP-потока и чёткое покадровое переключение видео (MBB и BBM) с режимом V-fade для звука во время переключения.
В качестве базового функционала приложение vm_avp обеспечивает инкапсуляцию и деинкапсуляцию форматов 3G, HD и SD-SDI (только ST2022-6 / 7) в протоколы IP ST2022-6 и ST2110-20 / 21/30/31/40.
Благодаря базовому функционалу vm_avp является логичным выбором как в качестве шлюза, так и для обработки аудио / видео только на базе IP, обеспечивая до 160 преобразований SDI <-> IP при размерах корпуса всего 3RU.
vm_avp включает в себя функцию SPS (Seamless Protection Switching) протокола ST2022-7 в стандартной комплектации, преобразование формата IP-потока и чёткое покадровое переключение видео (MBB и BBM) с режимом V-fade для звука во время переключения.
Шлюз SDI-to-IP и многое другое
ДОПОЛНИТЕЛЬНЫЕ ЛИЦЕНЗИИ ДЛЯ vm_avp
+ audio: добавляет эмбедирование/деэмбедирование и перемешивание аудио как из IP, так и из входов / выходов основной полосы частот с преобразованием частоты дискретизации. Обеспечивает 40 TX и 40 RX потоковой передачи RAVENNA / AES67 / ST2110-30 / -31 с аудиоматрицей 512 x 512. Регулировка уровня, переход по оси x / y на всех выходах.
+ madi: Позволяет использовать входы и выходы BNC для взаимодействия с сигналами MADI (AES10, 48 кГц, 64 канала).
+ audio_matrix: в дополнение к спецификациям опции + audio, опция + audio_matrix обеспечивает в общей сложности 88 RX и 128 TX потоковой передачи RAVENNA / AES67 / ST2110-30 / -31 и увеличенную аудиоматрицу до 5312 x 5312 канала.
+ fs: добавляет кадровую синхронизацию, фрейм-фазер, преобразование частоты дискретизации и функцию задержки аудио / видео как для IP, так и для основных входов видео. Динамический буфер 30 секунд, распределяемый между 24 каналами с битрейтом 3G. Динамический буфер 49 секунд, распределяемый между 64 потоками аудио (16 каналов каждый, 48 кГц). Также обеспечивает автоматическое выравнивание Dolby-E®.
+ vc2: добавляет кодирование и декодирование VC2 / DiracPro со сверхнизкой задержкой без визуальных потерь (каждые 20 SDI потоков с битрейтом 3G; один сигнал разрешения 4K с битрейтом 12G). Профиль ST2042 с малой задержкой и RAW headers. Сжатие настраивается от 2,50 / 3,33 / 4,00 / 4,44 до 1. Задержка <20 строк
+ proc_cc: добавляет цветокоррекцию YUV и RGB, генератор тестовых паттернов и генератор тестового тона. 8 потоков SDI с битрейтом 3G (один сигнал разрешения 4K с битрейтом 12G).
+ 12g: Добавлена поддержка видеостандартов 12 Гбит / с (2160p 23,976; 24; 25; 29,97; 50; 59,94; 60 Гц SMPTE ST2081,2082). Также обеспечивает возможность перекрестного преобразования между UHDTV1 Single-Link и Quad-Link (2SI).
+ madi: Позволяет использовать входы и выходы BNC для взаимодействия с сигналами MADI (AES10, 48 кГц, 64 канала).
+ audio_matrix: в дополнение к спецификациям опции + audio, опция + audio_matrix обеспечивает в общей сложности 88 RX и 128 TX потоковой передачи RAVENNA / AES67 / ST2110-30 / -31 и увеличенную аудиоматрицу до 5312 x 5312 канала.
+ fs: добавляет кадровую синхронизацию, фрейм-фазер, преобразование частоты дискретизации и функцию задержки аудио / видео как для IP, так и для основных входов видео. Динамический буфер 30 секунд, распределяемый между 24 каналами с битрейтом 3G. Динамический буфер 49 секунд, распределяемый между 64 потоками аудио (16 каналов каждый, 48 кГц). Также обеспечивает автоматическое выравнивание Dolby-E®.
+ vc2: добавляет кодирование и декодирование VC2 / DiracPro со сверхнизкой задержкой без визуальных потерь (каждые 20 SDI потоков с битрейтом 3G; один сигнал разрешения 4K с битрейтом 12G). Профиль ST2042 с малой задержкой и RAW headers. Сжатие настраивается от 2,50 / 3,33 / 4,00 / 4,44 до 1. Задержка <20 строк
+ proc_cc: добавляет цветокоррекцию YUV и RGB, генератор тестовых паттернов и генератор тестового тона. 8 потоков SDI с битрейтом 3G (один сигнал разрешения 4K с битрейтом 12G).
+ 12g: Добавлена поддержка видеостандартов 12 Гбит / с (2160p 23,976; 24; 25; 29,97; 50; 59,94; 60 Гц SMPTE ST2081,2082). Также обеспечивает возможность перекрестного преобразования между UHDTV1 Single-Link и Quad-Link (2SI).
Универсальный IP-шлюз в мире многоканальной передачи видеосигнала
Приложение vm_avp, разработанное как комплексное решение для всей IP-инфраструктуры, также предоставляет множество функций обработки аудио и видео. Подробнее смотрите ниже.

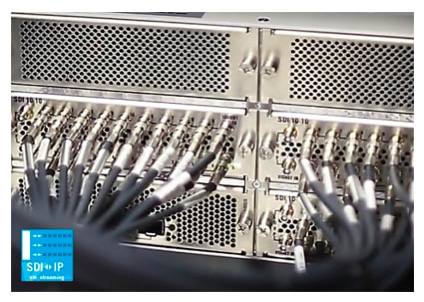

МОДУЛИ ВХОДОВ / ВЫХОДОВ НА ЗАДНЕЙ ПАНЕЛИ V_matrix
Модули входов-выходов на задней панели V__matrix обеспечивают подключение устаревшего вещательного оборудования, различных видео- и аудиокомпонентов.
Все функции обработки IP автоматически выполняются через два порта 40GE QSFP +, расположенных на передней панели.
Все платы задней панели, кроме io_bnc_2 + 2 + 16, поддерживают видео в форматах SD, HD, 3G и 4K (через 2SI Quadlink). Блейд-серверы обработки C100 и модули входов-выходов на задней панели поддерживают функцию горячей замены.
Доступные задние панели V__matrix *:
io_bnc_10 + 10: интерфейс 12G (**) / 3G / HD / SD SDI; 10 входов, 10 выходов; аналоговый REF с сигнальным каскадным подключением через разъемы micro-BNC.
io_bnc_2 + 18: интерфейс 12G (**) / 3G / HD / SD SDI; 2 входа, 18 выходов; аналоговый REF с сигнальным каскадным подключением через разъемы micro-BNC.
io_bnc_18 + 2: интерфейс 12G (**) / 3G / HD / SD SDI; 18 входов, 2 выхода; аналоговый REF с сигнальным каскадным подключением через разъемы micro-BNC.
io_bnc_2 + 2 + 16: интерфейс 3G / HD / SD SDI; 2 входа, 2 выхода и программно переключаемые входы / выходы; аналоговый REF с сигнальным каскадным подключением через разъемы micro-BNC. (Не поддерживает 4K через 12G Single Link.)
* Разъемы BNC также можно настроить для интерфейса MADI (48 кГц, 64 канала), добавив параметр + madi для vm_streaming. ** 12G доступно на половине разъемов.
Все функции обработки IP автоматически выполняются через два порта 40GE QSFP +, расположенных на передней панели.
Все платы задней панели, кроме io_bnc_2 + 2 + 16, поддерживают видео в форматах SD, HD, 3G и 4K (через 2SI Quadlink). Блейд-серверы обработки C100 и модули входов-выходов на задней панели поддерживают функцию горячей замены.
Доступные задние панели V__matrix *:
io_bnc_10 + 10: интерфейс 12G (**) / 3G / HD / SD SDI; 10 входов, 10 выходов; аналоговый REF с сигнальным каскадным подключением через разъемы micro-BNC.
io_bnc_2 + 18: интерфейс 12G (**) / 3G / HD / SD SDI; 2 входа, 18 выходов; аналоговый REF с сигнальным каскадным подключением через разъемы micro-BNC.
io_bnc_18 + 2: интерфейс 12G (**) / 3G / HD / SD SDI; 18 входов, 2 выхода; аналоговый REF с сигнальным каскадным подключением через разъемы micro-BNC.
io_bnc_2 + 2 + 16: интерфейс 3G / HD / SD SDI; 2 входа, 2 выхода и программно переключаемые входы / выходы; аналоговый REF с сигнальным каскадным подключением через разъемы micro-BNC. (Не поддерживает 4K через 12G Single Link.)
* Разъемы BNC также можно настроить для интерфейса MADI (48 кГц, 64 канала), добавив параметр + madi для vm_streaming. ** 12G доступно на половине разъемов.
