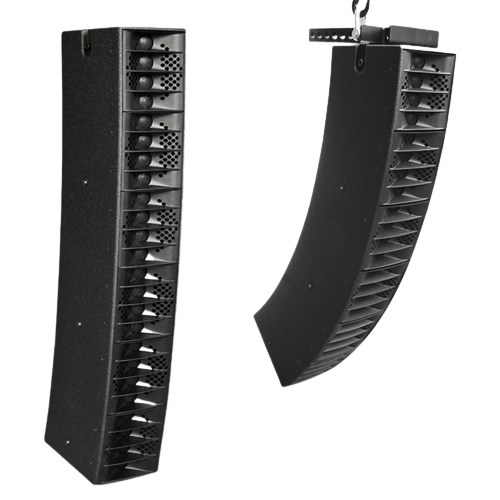

SEEBURG GL 24 / GL 24 j
Высокопроизводительные линейные массивы для оптимизированного воспроизведения речи и музыки в акустически сложных помещениях.
АКТИВНАЯ АКУСТИЧЕСКАЯ СИСТЕМА
Высокопроизводительные линейные массивы для оптимизированного воспроизведения речи и музыки в акустически сложных помещениях.
Точное, широкополосное связывание звука с номинальным 20° (50° — j-версия) вертикальной дисперсией достигается за счет акустической связи двух слегка изогнутых линейных массивов , расположенных друг за другом внутри корпуса. Это инновационное устройство дополняется рупорной направляющей в диапазоне высоких частот, что обеспечивает исключительно однородную и симметричную 100° горизонтальную дисперсию. Система GL 24 особенно подходит для индивидуального применения на расстоянии до 25 метров, а также может использоваться в качестве засыпки под GL 16i.
В стандартной версии GL 24 представляет собой 2-полосную активную систему с отдельными усилителями и контроллером. Версия xov включает пассивный кроссовер и может работать с одним каналом усилителя.
Система GL 24 также доступна в версии dp с автономным питанием, оснащенной усилителем AES мощностью 2 x 800 Вт с набором пресетов, подходящих для различных приложений.
Специальные версии (ДОПОЛНИТЕЛЬНЫЕ) см. в техническом паспорте.
Точное, широкополосное связывание звука с номинальным 20° (50° — j-версия) вертикальной дисперсией достигается за счет акустической связи двух слегка изогнутых линейных массивов , расположенных друг за другом внутри корпуса. Это инновационное устройство дополняется рупорной направляющей в диапазоне высоких частот, что обеспечивает исключительно однородную и симметричную 100° горизонтальную дисперсию. Система GL 24 особенно подходит для индивидуального применения на расстоянии до 25 метров, а также может использоваться в качестве засыпки под GL 16i.
В стандартной версии GL 24 представляет собой 2-полосную активную систему с отдельными усилителями и контроллером. Версия xov включает пассивный кроссовер и может работать с одним каналом усилителя.
Система GL 24 также доступна в версии dp с автономным питанием, оснащенной усилителем AES мощностью 2 x 800 Вт с набором пресетов, подходящих для различных приложений.
Специальные версии (ДОПОЛНИТЕЛЬНЫЕ) см. в техническом паспорте.
GL 24 a
Компоненты динамика
6 x 6,5" Nd / 24 x 1" Nd твитер
Описание
Цилиндрический волновой излучатель
Мощность AES/Пиковая
НЧ: 600 Вт / 1800 Вт
ВЧ: 225 Вт / 675 Вт
Импеданс номинальный
5,3 Ом / 5,3 Ом
SPL 1 Вт / пик на 1 м
НЧ: > 98 дБ / 130 дБ
ВЧ: > 99 / 127 дБ
Полезный диапазон
80 Гц - 20 кГц (-6 дБ)
Минимум отклонения частоты настройки
90 Гц
X - Overpoint акустический
Зависит от предустановки
Покрытие горизонтальное/вертикальное
100° х 20°
Механический угол раскрытия
13°
Соединители
2 входа/выхода Speakon NL4MP
Кодировка: 1 +/- ВЧ, 2 +/- НЧ
Такелаж / Фитинги
9 x M10
35 мм для крепления на стойке
Масса
20,5 кг
Размер высота х ширина х глубина
106,0 х 18,9 х 34,3 (24,5) см
GL 24 xov
Компоненты динамика
6 x 6,5" Nd / 24 x 1" Nd твитер
Описание
Цилиндрический волновой излучатель
Мощность усилителя
600 Вт / 1800 Вт
Импеданс номинальный
5,3 Ом
SPL 1 Вт/пик на 1 м
> 130 дБ
Полезный диапазон
80 Гц - 20 кГц (-6 дБ)
Минимум отклонения частоты настройки
90 Гц
X - Overpoint акустический
1,1 кГц
Покрытие горизонтальное/вертикальное
100° х 20°
Механический угол раскрытия
13°
Соединители
2 входа/выхода Speakon NL4MP
Кодировка: 1 +/- HiMid, 2 +/- сквозной проход
Такелаж / Фитинги
9 x M10
35 мм для крепления на стойке
Масса
21,0 кг
Размер высота х ширина х глубина
106,0 х 18,9 х 34,3 (24,5) см
Компоненты динамика
6 x 6,5" Nd / 24 x 1" Nd твитер
Описание
Цилиндрический волновой излучатель
Мощность AES/Пиковая
НЧ: 600 Вт / 1800 Вт
ВЧ: 225 Вт / 675 Вт
Импеданс номинальный
5,3 Ом / 5,3 Ом
SPL 1 Вт / пик на 1 м
НЧ: > 98 дБ / 130 дБ
ВЧ: > 99 / 127 дБ
Полезный диапазон
80 Гц - 20 кГц (-6 дБ)
Минимум отклонения частоты настройки
90 Гц
X - Overpoint акустический
Зависит от предустановки
Покрытие горизонтальное/вертикальное
100° х 20°
Механический угол раскрытия
13°
Соединители
2 входа/выхода Speakon NL4MP
Кодировка: 1 +/- ВЧ, 2 +/- НЧ
Такелаж / Фитинги
9 x M10
35 мм для крепления на стойке
Масса
20,5 кг
Размер высота х ширина х глубина
106,0 х 18,9 х 34,3 (24,5) см
GL 24 xov
Компоненты динамика
6 x 6,5" Nd / 24 x 1" Nd твитер
Описание
Цилиндрический волновой излучатель
Мощность усилителя
600 Вт / 1800 Вт
Импеданс номинальный
5,3 Ом
SPL 1 Вт/пик на 1 м
> 130 дБ
Полезный диапазон
80 Гц - 20 кГц (-6 дБ)
Минимум отклонения частоты настройки
90 Гц
X - Overpoint акустический
1,1 кГц
Покрытие горизонтальное/вертикальное
100° х 20°
Механический угол раскрытия
13°
Соединители
2 входа/выхода Speakon NL4MP
Кодировка: 1 +/- HiMid, 2 +/- сквозной проход
Такелаж / Фитинги
9 x M10
35 мм для крепления на стойке
Масса
21,0 кг
Размер высота х ширина х глубина
106,0 х 18,9 х 34,3 (24,5) см
Основные технические характеристики:
GL 24 j a
Компоненты динамика
6 x 6,5" Nd / 24 x 1" Nd твитер
Описание
Цилиндрический волновой излучатель
Мощность AES/Пиковая
НЧ: 600 Вт / 1800 Вт
ВЧ: 225 Вт / 675 Вт
Импеданс номинальный
5,3 Ом / 5,3 Ом
SPL 1 Вт / пик на 1 м
НЧ: > 98 дБ / 130 дБ
ВЧ: > 99 / 127 дБ
Полезный диапазон
80 Гц - 20 кГц (-6 дБ)
Минимум отклонения частоты настройки
90 Гц
X - Overpoint акустический
Зависит от предустановки
Покрытие горизонтальное/вертикальное
100° х 50°
Механический угол раскрытия
43°
Соединители
2 входа/выхода Speakon NL4MP
Кодировка: 1 +/- ВЧ, 2 +/- НЧ
Такелаж / Фитинги
9 х М10
Масса
20,5 кг
Размер высота х ширина х глубина
100,6 х 18,9 х 52,0 (24,5) см
GL 24 j xov
Компоненты динамика
6 x 6,5" Nd / 24 x 1" Nd твитер
Описание
Цилиндрический волновой излучатель
Мощность усилителя
600 Вт / 1800 Вт
Импеданс номинальный
5,3 Ом
SPL 1 Вт/пик на 1 м
> 130 дБ
Полезный диапазон
80 Гц - 20 кГц (-6 дБ)
Минимум отклонения частоты настройки
90 Гц
X - Overpoint акустический
1,1 кГц
Покрытие горизонтальное/вертикальное
100° х 50°
Механический угол раскрытия
43°
Соединители
2 входа/выхода Speakon NL4MP
Кодировка: 1 +/- HiMid, 2 +/- сквозной проход
Такелаж / Фитинги
9 х М10
Масса
21,0 кг
Размер высота х ширина х глубина
100,6 х 18,9 х 52,0 (24,5) см
Компоненты динамика
6 x 6,5" Nd / 24 x 1" Nd твитер
Описание
Цилиндрический волновой излучатель
Мощность AES/Пиковая
НЧ: 600 Вт / 1800 Вт
ВЧ: 225 Вт / 675 Вт
Импеданс номинальный
5,3 Ом / 5,3 Ом
SPL 1 Вт / пик на 1 м
НЧ: > 98 дБ / 130 дБ
ВЧ: > 99 / 127 дБ
Полезный диапазон
80 Гц - 20 кГц (-6 дБ)
Минимум отклонения частоты настройки
90 Гц
X - Overpoint акустический
Зависит от предустановки
Покрытие горизонтальное/вертикальное
100° х 50°
Механический угол раскрытия
43°
Соединители
2 входа/выхода Speakon NL4MP
Кодировка: 1 +/- ВЧ, 2 +/- НЧ
Такелаж / Фитинги
9 х М10
Масса
20,5 кг
Размер высота х ширина х глубина
100,6 х 18,9 х 52,0 (24,5) см
GL 24 j xov
Компоненты динамика
6 x 6,5" Nd / 24 x 1" Nd твитер
Описание
Цилиндрический волновой излучатель
Мощность усилителя
600 Вт / 1800 Вт
Импеданс номинальный
5,3 Ом
SPL 1 Вт/пик на 1 м
> 130 дБ
Полезный диапазон
80 Гц - 20 кГц (-6 дБ)
Минимум отклонения частоты настройки
90 Гц
X - Overpoint акустический
1,1 кГц
Покрытие горизонтальное/вертикальное
100° х 50°
Механический угол раскрытия
43°
Соединители
2 входа/выхода Speakon NL4MP
Кодировка: 1 +/- HiMid, 2 +/- сквозной проход
Такелаж / Фитинги
9 х М10
Масса
21,0 кг
Размер высота х ширина х глубина
100,6 х 18,9 х 52,0 (24,5) см
GL 24 dp
Компоненты динамика
6 x 6,5" Nd / 24 x 1" Nd твитер
Описание
Цилиндрический волновой излучатель с цифровым питанием
Мощность усилителя
2 x 800 Вт AES с биампингом / 110–230 В
Номинальный ток
1,8 А при 230 В
Пик SPL @ 1 м
>130 дБ
Макс. Входной сигнал
21 дБн
DSP
DPLMx FPGA Обработка 32-битной плавающей запятой
Задержка
0,8 мс (аналоговый вход на аналоговый выход)
Полезный диапазон
80 Гц - 20 кГц (-6 дБ)
Минимум отклонения частоты настройки
90 Гц
X-Overpoint акустический
Зависит от предустановки
Покрытие горизонтальное/вертикальное
100° х 20°
Механический угол раскрытия
13°
Соединители
XLR вход/выход,
Ethercon,
Powercon вход/выход,
Speakon NL4MP выход
Такелаж / Фитинги
9 x M10
35 мм для крепления на стойке
Масса
22,0 кг
Размер высота х ширина х глубина
106,0 х 18,9 х 34,3 (24,5) см
GL 24j dp
Компоненты динамика
6 x 6,5" Nd / 24 x 1" Nd твитер
Описание
Цилиндрический волновой излучатель с цифровым питанием
Мощность усилителя
2 x 800 Вт AES с биампингом / 110–230 В
Номинальный ток
1,8 А при 230 В
Пик SPL @ 1 м
> 130 дБ
Макс. Входной сигнал
21 дБн
DSP
DPLMx FPGA Обработка 32-битной плавающей запятой
Задержка
0,8 мс (аналоговый вход на аналоговый выход)
Полезный диапазон
80 Гц - 20 кГц (-6 дБ)
Минимум отклонения частоты настройки
90 Гц
X - Overpoint акустический
Зависит от предустановки
Покрытие горизонтальное/вертикальное
100° х 50°
Механический угол раскрытия
43°
Соединители
XLR вход/выход,
Ethercon,
Powercon вход/выход,
Speakon NL4MP выход
Такелаж / Фитинги
9 х М10
Масса
22,0 кг
Размер высота х ширина х глубина
100,6 х 18,9 х 52,0 (24,5) см
Компоненты динамика
6 x 6,5" Nd / 24 x 1" Nd твитер
Описание
Цилиндрический волновой излучатель с цифровым питанием
Мощность усилителя
2 x 800 Вт AES с биампингом / 110–230 В
Номинальный ток
1,8 А при 230 В
Пик SPL @ 1 м
>130 дБ
Макс. Входной сигнал
21 дБн
DSP
DPLMx FPGA Обработка 32-битной плавающей запятой
Задержка
0,8 мс (аналоговый вход на аналоговый выход)
Полезный диапазон
80 Гц - 20 кГц (-6 дБ)
Минимум отклонения частоты настройки
90 Гц
X-Overpoint акустический
Зависит от предустановки
Покрытие горизонтальное/вертикальное
100° х 20°
Механический угол раскрытия
13°
Соединители
XLR вход/выход,
Ethercon,
Powercon вход/выход,
Speakon NL4MP выход
Такелаж / Фитинги
9 x M10
35 мм для крепления на стойке
Масса
22,0 кг
Размер высота х ширина х глубина
106,0 х 18,9 х 34,3 (24,5) см
GL 24j dp
Компоненты динамика
6 x 6,5" Nd / 24 x 1" Nd твитер
Описание
Цилиндрический волновой излучатель с цифровым питанием
Мощность усилителя
2 x 800 Вт AES с биампингом / 110–230 В
Номинальный ток
1,8 А при 230 В
Пик SPL @ 1 м
> 130 дБ
Макс. Входной сигнал
21 дБн
DSP
DPLMx FPGA Обработка 32-битной плавающей запятой
Задержка
0,8 мс (аналоговый вход на аналоговый выход)
Полезный диапазон
80 Гц - 20 кГц (-6 дБ)
Минимум отклонения частоты настройки
90 Гц
X - Overpoint акустический
Зависит от предустановки
Покрытие горизонтальное/вертикальное
100° х 50°
Механический угол раскрытия
43°
Соединители
XLR вход/выход,
Ethercon,
Powercon вход/выход,
Speakon NL4MP выход
Такелаж / Фитинги
9 х М10
Масса
22,0 кг
Размер высота х ширина х глубина
100,6 х 18,9 х 52,0 (24,5) см
