SEEBURG G 3
Излучатель с изогнутой цилиндрической волной
АКТИВНАЯ АКУСТИЧЕСКАЯ СИСТЕМА

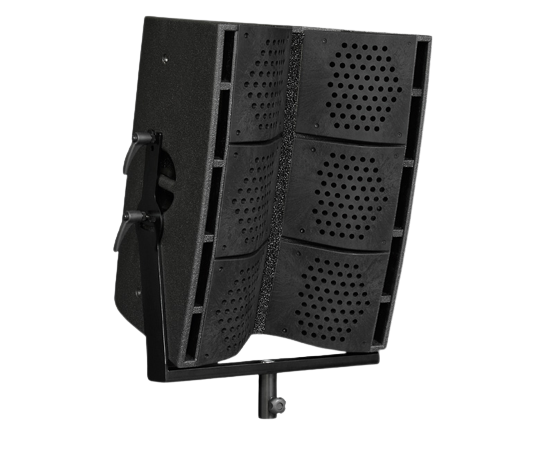

Система G 3 представляет собой изогнутый цилиндрический волновой излучатель, использующий ту же технологию, что и линейный массив GALEO. Один элемент G 3 оснащен шестью 8-дюймовыми НЧ-динамиками и тремя 1,4-дюймовыми ВЧ-динамиками в 2-полосной активной конфигурации и имеет фиксированную вертикальную дисперсию 20°.
Просто заменив рупор, расположенный на передней части корпуса, угол рассеивания по горизонтали можно увеличить с 80° до 120°. G 3 обеспечивает более длинный ход, более высокий уровень звука до искажения и более точную направленность, чем сопоставимая обычная рупорная система. Обрезка нижних частот на частоте 80 Гц позволяет G3 очень хорошо гармонировать с мощными 18-дюймовыми или 21-дюймовыми сабвуферами.
Кронштейн для наклона и поворота, входящий в стандартную комплектацию, упрощает установку и выравнивание системы. Отдельно доступный винт на летающем оборудовании позволяет объединять несколько блоков G 3 в более крупную систему. Возможно как наземное, так и летное применение.
G 3 также доступен в версии dp с автономным питанием.
Просто заменив рупор, расположенный на передней части корпуса, угол рассеивания по горизонтали можно увеличить с 80° до 120°. G 3 обеспечивает более длинный ход, более высокий уровень звука до искажения и более точную направленность, чем сопоставимая обычная рупорная система. Обрезка нижних частот на частоте 80 Гц позволяет G3 очень хорошо гармонировать с мощными 18-дюймовыми или 21-дюймовыми сабвуферами.
Кронштейн для наклона и поворота, входящий в стандартную комплектацию, упрощает установку и выравнивание системы. Отдельно доступный винт на летающем оборудовании позволяет объединять несколько блоков G 3 в более крупную систему. Возможно как наземное, так и летное применение.
G 3 также доступен в версии dp с автономным питанием.
G 3
Компоненты динамика
6 x 8" Nd / 3 x 1,4" Nd
Описание
Изогнутый цилиндрический волновой излучатель
Мощность AES/Пиковая
НЧ: 1500 Вт / 4500 Вт
ВЧ: 225 Вт / 675 Вт
Импеданс номинальный
НЧ: 5,3 Ом / ВЧ: 5,3 Ом
SPL 1 Вт / пик на 1 м
НЧ: 104 дБ / 138 дБ
ВЧ: 111 дБ / 140 дБ
Полезный диапазон
80 Гц - 18 кГц (- 6 дБ)
Минимум отклонения частоты настройки
90 Гц
X - Overpoint акустический
Зависит от предустановки
Покрытие горизонтальное/вертикальное
120° x 20° (версия 120°)
80° x 20° (версия 80°)
Механический угол раскрытия
12°
Соединители
2 входа/выхода Speakon NL4MP
Кодировка: 1 +/- ВЧ, 2 +/- НЧ
Ручки
2 х
Такелаж / Фитинги
8 x M10
, включая подвесной кронштейн
Масса
41,5 кг
Размер высота х ширина х глубина
67,1 х 51,2 х 48,2 см
G 3 dp
Компоненты динамика
6 x 8" Nd / 3 x 1,4" Nd
Описание
Изогнутый цилиндрический волновой излучатель
Мощность усилителя
НЧ: 2400 Вт AES / 110–230 В
ВЧ: 700 Вт AES / 110–230 В
Номинальный ток
2,9 А при 230 В
Пик SPL @ 1 м
140 дБ
Макс. Входной сигнал
25 дБн
DSP
HDLM FPGA Обработка 32-битной плавающей запятой
Задержка
0,8 мс (аналоговый вход на аналоговый выход)
Полезный диапазон
80 Гц - 18 кГц (- 6 дБ)
Минимум отклонения частоты настройки
90 Гц
X - Overpoint акустический
Зависит от предустановки
Покрытие горизонтальное/вертикальное
120° x 20° (версия 120°)
80° x 20° (версия 80°)
Механический угол раскрытия
12°
Соединители
Вход/выход XLR
Вход/выход Powercon
Ручки
2 х
Такелаж / фитинги
8 x M10
, включая подвесной кронштейн
Масса
43 кг
Размер высота х ширина х глубина
67,1 х 51,2 х 48,2 см
Компоненты динамика
6 x 8" Nd / 3 x 1,4" Nd
Описание
Изогнутый цилиндрический волновой излучатель
Мощность AES/Пиковая
НЧ: 1500 Вт / 4500 Вт
ВЧ: 225 Вт / 675 Вт
Импеданс номинальный
НЧ: 5,3 Ом / ВЧ: 5,3 Ом
SPL 1 Вт / пик на 1 м
НЧ: 104 дБ / 138 дБ
ВЧ: 111 дБ / 140 дБ
Полезный диапазон
80 Гц - 18 кГц (- 6 дБ)
Минимум отклонения частоты настройки
90 Гц
X - Overpoint акустический
Зависит от предустановки
Покрытие горизонтальное/вертикальное
120° x 20° (версия 120°)
80° x 20° (версия 80°)
Механический угол раскрытия
12°
Соединители
2 входа/выхода Speakon NL4MP
Кодировка: 1 +/- ВЧ, 2 +/- НЧ
Ручки
2 х
Такелаж / Фитинги
8 x M10
, включая подвесной кронштейн
Масса
41,5 кг
Размер высота х ширина х глубина
67,1 х 51,2 х 48,2 см
G 3 dp
Компоненты динамика
6 x 8" Nd / 3 x 1,4" Nd
Описание
Изогнутый цилиндрический волновой излучатель
Мощность усилителя
НЧ: 2400 Вт AES / 110–230 В
ВЧ: 700 Вт AES / 110–230 В
Номинальный ток
2,9 А при 230 В
Пик SPL @ 1 м
140 дБ
Макс. Входной сигнал
25 дБн
DSP
HDLM FPGA Обработка 32-битной плавающей запятой
Задержка
0,8 мс (аналоговый вход на аналоговый выход)
Полезный диапазон
80 Гц - 18 кГц (- 6 дБ)
Минимум отклонения частоты настройки
90 Гц
X - Overpoint акустический
Зависит от предустановки
Покрытие горизонтальное/вертикальное
120° x 20° (версия 120°)
80° x 20° (версия 80°)
Механический угол раскрытия
12°
Соединители
Вход/выход XLR
Вход/выход Powercon
Ручки
2 х
Такелаж / фитинги
8 x M10
, включая подвесной кронштейн
Масса
43 кг
Размер высота х ширина х глубина
67,1 х 51,2 х 48,2 см
