Meyer Sound CAL
CAL – это звуковая колонна с регулируемым углом раскрытия в вертикальной плоскости. CAL объединяет в себе 30-летний опыт передовых исследований компании Meyer Sound и технологические инноваций в области достижения беспрецедентной точности воспроизведения звука.
АКТИВНАЯ АКУСТИЧЕСКАЯ СИСТЕМА
Решения
Главное
Один элемент CAL способен обеспечить прозрачное и разборчивое воспроизведение речи на большой территории с минимальным количеством нежелательных отражений.
Большой диапазон
Беспрецедентное точное управление
CAL в первую очередь разработан как элемент стационарных инсталляций для воспроизведения речи. Ключевой особенностью колонны является возможность удаленного цифрового управления вертикальной направленностью звука от 0 до 30 градусов.
Три модели на выбор
Направляя звук
«Благодаря управляемой вертикальной направленности CAL, мы смогли сфокусировать звук точно на сидячих секторах... CAL показал просто удивительные результаты.»
Николин Салис (Nicolin Salis), руководитель проектов, RGBP
CAL вносит ясность в общение
«Для CAL не важно, в каком месте аудитории вы находитесь — звук всегда чистый и на нужном уровне. Это гораздо больше, чем просто разборчивость речи — у вас создается впечатление, что говорящий находится прямо перед вами, даже если он говорит из другого конца комнаты.»
Арлен Сандерс (Arlen Sanders), менеджер проектов, метрополитен Лос-Анджелеса
«Благодаря управляемой вертикальной направленности CAL, мы смогли сфокусировать звук точно на сидячих секторах... CAL показал просто удивительные результаты.»
Николин Салис (Nicolin Salis), руководитель проектов, RGBP
CAL вносит ясность в общение
«Для CAL не важно, в каком месте аудитории вы находитесь — звук всегда чистый и на нужном уровне. Это гораздо больше, чем просто разборчивость речи — у вас создается впечатление, что говорящий находится прямо перед вами, даже если он говорит из другого конца комнаты.»
Арлен Сандерс (Arlen Sanders), менеджер проектов, метрополитен Лос-Анджелеса
Новый уровень направленного звучания
Одна колонна – много возможностей
CAL представлен в трёх версиях: CAL 32, 64 и 96. Каждая из моделей обеспечивает различный уровень мощности в рабочем диапазоне частот от 100 Гц до 16 кГц.
CAL является отличным выбором для аэропортов, конференц-центров, культовых сооружений, стадионов, торговых центров и других помещений с большим временем реверберации, где для воспроизведения речевых сообщений требуется использование низкопрофильных громкоговорителей.
Полная совместимость с AVB
CAL является первым громкоговорителем, прошедшим сертификацию AVnu Alliance®. Он полностью совместим с устройствами других производителей, имеющими сертификат AVB, и позволяет реализовать многочисленные преимущества открытых стандартов IEEE AVB.
Квантовый скачок в управлении направленностью
Разработанные специально для управления лучом, динамики активной звуковой колонны CAL обеспечивают как высочайшее качество звука, так и беспрецедентную точность контроля угла раскрытия.
Адаптивная и универсальная
Различные варианты крепления позволяют монтировать громкоговорители на стенах или колоннах, а богатая палитра цветов помогает гармонично вписать их в любой интерьер. CAL имеет всепогодное исполнение и подходит для установки под открытым небом, что позволяет использовать их в любых инсталляциях.
Умная цифровая система контроля
Высокая точность требует более сложной системы управления, поэтому CAL контролирует и питает каждый драйвер индивидуально — это достигается применением мощных встроенных процессоров, использующих лучшие алгоритмы для отработки сложнейших математических моделей в реальном времени.
Прецизионные решения
Благодаря управляемой дисперсии CAL обеспечивает направленное звучание даже когда возможности установки громкоговорителя исключают его непосредственную направленность на озвучиваемую зону. При необходимости можно создавать множественные лучи направленности, например, чтобы избежать нежелательных отражений от балконов.
• Аэропорты
• Конференц-центры
• Стадионы
• Культовые сооружения и места
• Торговые центры
• Помещения и площадки с большой реверберацией, требующие использование низкопрофильных громкоговорителей для воспроизведения речевых сообщений
• Конференц-центры
• Стадионы
• Культовые сооружения и места
• Торговые центры
• Помещения и площадки с большой реверберацией, требующие использование низкопрофильных громкоговорителей для воспроизведения речевых сообщений
Область применения
Ключевые особенности
• Аэропорты
• Конференц-центры
• Стадионы
• Культовые сооружения и места
• Торговые центры
• Помещения и площадки с большой реверберацией, требующие использование низкопрофильных громкоговорителей для воспроизведения речевых сообщений
• Конференц-центры
• Стадионы
• Культовые сооружения и места
• Торговые центры
• Помещения и площадки с большой реверберацией, требующие использование низкопрофильных громкоговорителей для воспроизведения речевых сообщений
CAL – это звуковая колонна с регулируемым углом раскрытия в вертикальной плоскости. CAL объединяет в себе 30-летний опыт передовых исследований компании Meyer Sound и технологические инноваций в области достижения беспрецедентной точности воспроизведения звука. CAL является первым громкоговорителем, получившим сертификат соответствия AVB от AVnu Alliance®. CAL в первую очередь был разработан как элемент стационарных инсталляций для воспроизведения речи. Ключевой особенностью колонны является возможность удаленного цифрового управления вертикальной направленностью звука (от 5 до 30 градусов). Обладая такими возможностями, CAL устанавливает новый стандарт качества стационарных инсталляций. CAL представлен в трёх версиях: CAL 32, 64 и 96. Каждая из моделей обеспечивает различный уровень выходного сигнала. Самая мощная модель CAL 96 способна обеспечить 106 дБ звукового давления на 90 м при рабочем диапазоне от 100 до 16000 Гц. Обладая горизонтальной дисперсией в 120 градусов и изменяемой вертикальной направленностью один элемент CAL способен обеспечить прозрачное и разборчивое воспроизведение речи на большой территории с минимальным количеством нежелательных отражений. В корпус звуковой колонны встроен дискретный усилитель мощности класса D, который путем сложных алгоритмов питает каждый драйвер и твитер. Амплитудно-частотная и фазовая характеристики каждого драйвера подобраны таким образом, чтобы взаимодействие всех драйверов позволяло добиться желаемого угла раскрытия в вертикальной плоскости. Возможность контроля каждого драйвера по отдельности обеспечивает более гибкую настройку и позволяет добиться еще более точных результатов в отличие от других звуковых прожекторов и колонн, в которых возможна управление лишь группами драйверов. Высокая точность регулировки угла раскрытия CAL позволяет системным инженерам добиваться оптимальных результатов покрытия, даже если доступные варианты крепления не позволяют направлять громкоговоритель в зону озвучивания. В целях соответствия требованиям разборчивости речи, CAL обладает регулировкой направленности луча раскрытия до 10 кГц, что превосходит целевой показатель в 4 кГц, обеспечиваемый традиционными громкоговорителями с одним драйвером. Громкоговорители CAL имеют на борту AVB Ethernet порт, позволяющий принимать аудио по протоколу AVB, а также подключить компьютер с программным обеспечением Compass для мониторинга и управления параметрами громкоговорителя в реальном времени. CAL поставляется с настенными кронштейнами. Низкопрофильный алюминиевый корпус доступен в стандартном белом и черном цвете, а также любом другом цвете под заказ.
Описание
Полные технические характеристики:
• Акустические характеристики:
• Рабочий диапазон частот:
• 100 Гц - 16000 Гц
• Частотная характеристика:
• 105 Гц – 15000 Гц ± 4 дБ
• Фазовая характеристика:
• 230 Гц – 16900 Гц ±45°
• Максимальный уровень звукового давления:
• CAL 96 : 106 дБ (Peak) на 90 м
• CAL 64 : 106 дБ (Peak) на 60 м
• CAL 32 : 106 дБ (Peak) на 30 м
• Частота кроссовера:
• 2000 Гц
• Диаграмма направленности:
• 120° (горизонтальная)
• 5-30° ±30° (вертикальная)
• Драйверы:
• CAL 96
• 24х4” конических, 72х20” твитера
• CAL 64
• 16х4” конических, 48х20” твитеров
• CAL 32
• 8х4” конических, 24х20” твитера
• Модуль аудио входа/контроля:
• Аналоговый аудиосигнал:
• (3) 6-пиновый Phoenix male
• Цифровой аудиосигнал:
• (1) 6-пиновый Phoenix male
• (1) Ethernet порт для управления лучом раскрытия и RMS мониторинга
• (1) Ethernet порт AVB для передачи аудиопотока, управления лучом раскрытия и RMS мониторинга
• Обработка:
• параметры Mute, Gain, 5-полосный EQ, Delay; пресеты
• Logic I/O:
• Phoenix 6-пиновый male, Phoenix 5-пиновый male
• Дисплей:
• Светодиодные индикаторы IP адреса CAL
• Усилитель:
• Тип:
• многоканальный (класс D)
• Количество каналов:
• CAL 96 : 96 каналов
• CAL 64 : 64 канала
• CAL 32 : 32 канала
• Охлаждение:
• Конвекционное
• Питание от сети переменного тока:
• Разъем:
• PowerCon 20
• Безопасный рабочий диапазон:
• 100-240 В AC, 50/60 Гц
• Ток ожидания RMS:
• CAL 96: 115 В : 1.98 А @ 230 В : 1.63А @ 100 В : 2.32 А
• CAL 64: 115 В : 1.24 А @ 230 В : 0.99А @ 100 В : 1.42 А
• CAL 32: 115 В : 0.58 А @ 230 В : 0.45А @ 100 В : 0.65 А
• Максимальный непрерывный ток RMS (>10с):
• CAL 96: 115 В : 8.3 А @ 230 В : 4.2 А @ 100 В : 9.4 А
• CAL 64: 115 В : 6.1 А @ 230 В : 3.1 А @ 100 В : 6.9 А
• CAL 32: 115 В : 3.3 А @ 230 В : 1.7 А @ 100 В : 3.7 А
• Максимальный всплеск тока RMS (>1с):
• CAL 96: 115 В : 14.7 А @ 230 В : 7.3 А @ 100 В : 18.5 А
• CAL 64: 115 В : 10.8 А @ 230 В : 5.4 А @ 100 В : 13.6 А
• CAL 32: 115 В : 5.9 А @ 230 В : 2.9 А @ 100 В : 7.4 А
• Максимальный пиковый ток в течение всплеска:
• CAL 96: 115 В : 33 А @ 230 В : 18 А @ 100 В : 40 А
• CAL 64: 115 В : 24 А @ 230 В : 13 А @ 100 В : 29 А
• CAL 32: 115 В : 13 А @ 230 В : 7 А @ 100 В : 16 А
• Ток включения/выключения:
• 90 В AC / 264 В AC
• Физические характеристики:
• Материал корпуса:
• алюминий
• Отделка:
• стандартные черный и белый цвета / Custom
• Всепогодняя защита:
• возможна уличная инсталляция / чехол в комплекте
• Крепление:
• в комплекте крепежные скобы для настенного подвеса
• Габариты (с креплением):
• CAL 96 : 3076 x 197 x 252 мм
• CAL 64 : 2228 х 197 х 252 мм
• CAL 32 : 1380 х 197 х 252 мм
• Масса (с креплением):
• CAL 96: 78,5 кг
• CAL 64 : 56.2 кг
• CAL 32 : 36.3 кг
• Рабочий диапазон частот:
• 100 Гц - 16000 Гц
• Частотная характеристика:
• 105 Гц – 15000 Гц ± 4 дБ
• Фазовая характеристика:
• 230 Гц – 16900 Гц ±45°
• Максимальный уровень звукового давления:
• CAL 96 : 106 дБ (Peak) на 90 м
• CAL 64 : 106 дБ (Peak) на 60 м
• CAL 32 : 106 дБ (Peak) на 30 м
• Частота кроссовера:
• 2000 Гц
• Диаграмма направленности:
• 120° (горизонтальная)
• 5-30° ±30° (вертикальная)
• Драйверы:
• CAL 96
• 24х4” конических, 72х20” твитера
• CAL 64
• 16х4” конических, 48х20” твитеров
• CAL 32
• 8х4” конических, 24х20” твитера
• Модуль аудио входа/контроля:
• Аналоговый аудиосигнал:
• (3) 6-пиновый Phoenix male
• Цифровой аудиосигнал:
• (1) 6-пиновый Phoenix male
• (1) Ethernet порт для управления лучом раскрытия и RMS мониторинга
• (1) Ethernet порт AVB для передачи аудиопотока, управления лучом раскрытия и RMS мониторинга
• Обработка:
• параметры Mute, Gain, 5-полосный EQ, Delay; пресеты
• Logic I/O:
• Phoenix 6-пиновый male, Phoenix 5-пиновый male
• Дисплей:
• Светодиодные индикаторы IP адреса CAL
• Усилитель:
• Тип:
• многоканальный (класс D)
• Количество каналов:
• CAL 96 : 96 каналов
• CAL 64 : 64 канала
• CAL 32 : 32 канала
• Охлаждение:
• Конвекционное
• Питание от сети переменного тока:
• Разъем:
• PowerCon 20
• Безопасный рабочий диапазон:
• 100-240 В AC, 50/60 Гц
• Ток ожидания RMS:
• CAL 96: 115 В : 1.98 А @ 230 В : 1.63А @ 100 В : 2.32 А
• CAL 64: 115 В : 1.24 А @ 230 В : 0.99А @ 100 В : 1.42 А
• CAL 32: 115 В : 0.58 А @ 230 В : 0.45А @ 100 В : 0.65 А
• Максимальный непрерывный ток RMS (>10с):
• CAL 96: 115 В : 8.3 А @ 230 В : 4.2 А @ 100 В : 9.4 А
• CAL 64: 115 В : 6.1 А @ 230 В : 3.1 А @ 100 В : 6.9 А
• CAL 32: 115 В : 3.3 А @ 230 В : 1.7 А @ 100 В : 3.7 А
• Максимальный всплеск тока RMS (>1с):
• CAL 96: 115 В : 14.7 А @ 230 В : 7.3 А @ 100 В : 18.5 А
• CAL 64: 115 В : 10.8 А @ 230 В : 5.4 А @ 100 В : 13.6 А
• CAL 32: 115 В : 5.9 А @ 230 В : 2.9 А @ 100 В : 7.4 А
• Максимальный пиковый ток в течение всплеска:
• CAL 96: 115 В : 33 А @ 230 В : 18 А @ 100 В : 40 А
• CAL 64: 115 В : 24 А @ 230 В : 13 А @ 100 В : 29 А
• CAL 32: 115 В : 13 А @ 230 В : 7 А @ 100 В : 16 А
• Ток включения/выключения:
• 90 В AC / 264 В AC
• Физические характеристики:
• Материал корпуса:
• алюминий
• Отделка:
• стандартные черный и белый цвета / Custom
• Всепогодняя защита:
• возможна уличная инсталляция / чехол в комплекте
• Крепление:
• в комплекте крепежные скобы для настенного подвеса
• Габариты (с креплением):
• CAL 96 : 3076 x 197 x 252 мм
• CAL 64 : 2228 х 197 х 252 мм
• CAL 32 : 1380 х 197 х 252 мм
• Масса (с креплением):
• CAL 96: 78,5 кг
• CAL 64 : 56.2 кг
• CAL 32 : 36.3 кг
Модификации
Совместимые аксуссуары

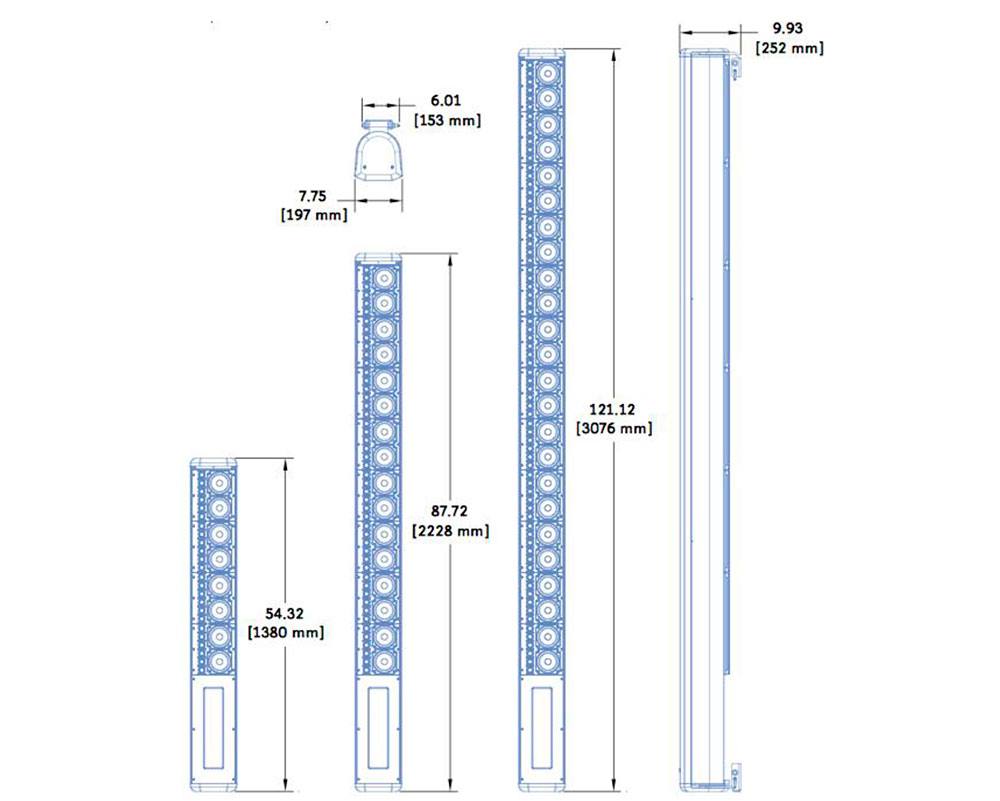

Габариты
