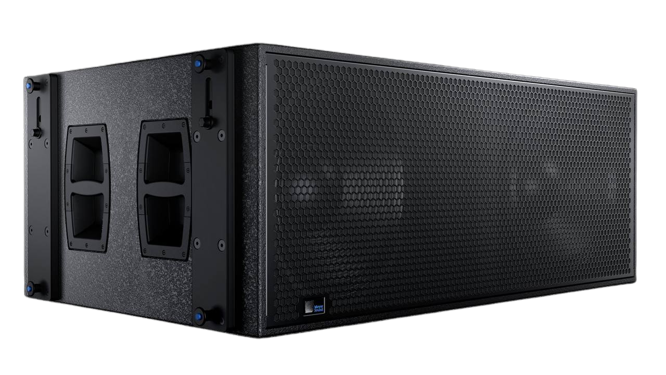

Meyer Sound 1100-LFC

Активные низкочастотные компоненты 1100- LFC отличаются линейностью АЧХ и исключительно низким уровнем искажений при любом уровне громкости. Большой динамический диапазон и гибкость конфигурации подвеса делает акустическую систему незаменимой как в туровой работе, так и в постоянных инсталляциях.

АКТИВНАЯ АКУСТИЧЕСКАЯ СИСТЕМА

Решения

Главное

Превосходное сочетание мощности и линейности обеспечивают гибкость и полный контроль направленности низкочастотных систем.

Преимущества встроенного усиления

Почувствуй силу

Выдающийся динамический диапазон обеспечивает разборчивость в области низких частот даже на запредельных уровнях громкости.

Не просто сабвуфер

Электронная музыка
«Благодаря непревзойденной эффективности 1100‑LFC обеспечивают потрясающие впечатления — от края сцены до края площадки.»
Вульф Иссингер (Wulf Issinger), соуправляющий директор, schokopro
Театры
«Когда я впервые услышал 1100‑LFC, я стоял метрах в пяти, в небольшой соседней комнате, размером 9×12 метров. 1100‑LFC воспроизводит низкие частоты настолько круто, что мой желудок и одежда начали подпрыгивать в такт музыке. На любых уровнях звукового давления я отчетливо слышал каждый инструмент, во всем его динамическом диапазоне. Я немедленно добавил 1100‑LFC в свои шоу и очень доволен этим решением.»
Джонатан Динс (Jonathan Deans), звукорежиссер
Прокат звукового оборудования
«Основной причиной приобретения 1100‑LFC было желание упаковать как можно больше мощности в небольшую грузовую машину. Но я был приятно удивлен, насколько хорошо они звучат. Их качество трудно описать словами — они дают ощущение „большого звука“, но при этом теплого и очень чистого.»
Джордж Реллес (George Relles), владелец George Relles Sound
Рок-музыка
«Мне очень нравятся 1100‑LFC. Когда мы впервые включили их на саундчеке, я посмотрел на своего техника и сказал: «Ого! Они звучат очень крепко прямо из коробки.»
Джозеф Уолш (Joseph Walsh), звукоинженер Dukes of Septembe

Возьми низы под контроль

Энергия там, где вам нужно

От начала и до конца он создавался, чтобы достичь сверхнизкого уровня искажений. Вы всегда будете слышать полный динамический диапазон всех инструментов.

Активные системы позволяют избавиться от рэковых стоек и длинных акустических кабелей. Их кроссоверы и усилители всегда настроены с прецизионной точностью. Монтаж и подготовка к работе занимают считанные минуты.

Перенося концепцию линейности в область низких частот

И внутри и снаружи – все для достижения непревзойденной силы

В оптимально настроенном вентилируемом корпусе 1100‑LFC расположены два 18-дюймовых громкоговорителя с увеличенным ходом диффузора.

Надежный кабинет, созданный для условий тура

Кабинет из многослойной фанеры со стальной защитной сеткой с восьмиугольной ячейкой. Пластиковые ножки на нижней части кабинета защищают его от повреждений.

Стек или подвес, линейный или кардиоидный массив – это ваш выбор

Компоненты можно подвешивать или собирать в обычные или кардиоидные стеки, что позволяет направить энергию низких частот туда, где она необходима.

Отлаженный рабочий процесс

Программное обеспечение акустического расчета MAPP XT позволяет конфигурировать низкочастотные системы с удивительной точностью. Система удаленного контроля RMS упрощает управление мощностью в реальном времени.

• Высокая пиковая мощность при исключительно низком уровне искажений, прозрачность звучания при любом уровне громкости
• Линейность АЧХ, прозрачность звучания, четкое и детализированное воспроизведение низкочастотного диапазона
• Вентилируемый кабинет, оптимизированный под низкую скорость воздухообмена
• Могут подвешиваться в составе линейных и кардиоидных массивов, а также собираться в стеки
• Интеграция с MILO, MICA, JM-1P и другими громкоговорителями Meyer Sound

Область применения

Ключевые особенности

• Стадионы
• Открытые концертные площадки
• Концертные залы
• Массивы высокой мощности

Активные низкочастотные компоненты 1100- LFC отличаются линейностью АЧХ и исключительно низким уровнем искажений при любом уровне громкости. Большой динамический диапазон и гибкость конфигурации подвеса делает акустическую систему незаменимой как в туровой работе, так и в постоянных инсталляциях. Оптимизация 1100-LFC осуществляется при помощи программного обеспечения MAPP Online Pro® для PC и Mac. Программа позволяет рассчитать диаграммы направленности, частотные и импульсные характеристики, а также максимальные уровни звукового давления в различных точках пространства для обеспечения требуемого звукового покрытия. В вентилируемых корпусах 1100-LFC расположены 2 18-дюймовых громкоговорителя с увеличенным ходом мембраны. Диапазон частот составляет 28-100 Гц, что делает данный компонент идеальным дополнением к MILO®, MICA®, JM-1P и другим широкополосным компонентам Meyer Sound и позволяет легко интегрировать модель в линейные и криволинейные массивы. Усилитель мощности 1100-LFC работает в диапазоне напряжений 208-235 В~, 50/60 Гц. Он оснащен лимитером TruPower®, обеспечивающим защиту громкоговорителей, уменьшающим мощностную компрессию и гарантирующим высокий выходной уровень при пиковых значениях мощности. Усилитель, управляющая схема и блок питания смонтированы в одном модуле небольшого размера, который в случае выхода из строя легко заменяется даже в полевых условиях. На нижней части корпуса расположены защитные пластиковые ножки, на верхней — фрезерованные углубления: это позволяет легко собирать стеки из акустических систем как в однонаправленном, так и в разнонаправленном (кардиоидном) вариантах. Акустические системы могут быть по желанию укомплектованы на заводе дополнительными подвесами MRK-1100 с GuideALinks, позволяющими подвесить 1100-LFC на крепление MTG-1100. GuideALinks, расположенные на лицевой и задней панелях, позволяют легко зафиксировать систему в нужном положении как при линейной конфигурации массива, так и при кардиоидной. Крепление MTG-1100 выдерживает до 12 кабинетов (фактор безопасности 7:1) или до 16 кабинетов (фактор безопасности 5:1). Между кабинетами можно разместить дополнительные разделители MAS-1100, если массив нужно удлинить для улучшения вертикальной направленности. Массив легко перевозится стеками из трех компонентов на специальной колесной тележке MCF-1100. Для транспортировки массивов применяются специальные нейлоновые чехлы на 2 или 3 АС. Все 1100-LFC укомплектованы системами удаленного контроля Meyer Sound RMS™ позволяющей отслеживать работу устройства с компьютера. 5-контактные разъемы XLR позволяют передавать не только аудио, но и данные RMS. Акустические системы также могут комплектоваться обычными 3-контактными разъемами. Корпуса акустических систем выполнены из многослойной фанеры с текстурным защитным покрытием. Громкоговорители закрыты слоем акустического поролона и защищены стальной сеткой с восьмиугольной ячейкой.

Описание

Акустические

Максимальный диапазон частот1
28–100 Гц

Диапазон частот
30–85 Гц ±4 дБ

Фазовая характеристика
34–82 Гц ±30°

Громкоговорители
НЧ
2 х 18"

Аудиовход

Тип
Дифференциальный, сбалансированный

Макс. диап. синфазного напряжения
±15 В пост. тока

Разъемы3
XLR вход/выход

Входное сопротивление
10 кОм

Распайка4
1 контакт: земля через 1 кОм, 1000 пФ, 15 В схему для «виртуального» разрыва земляного контура 2 контакт: Сигнал + 3 контакт: Сигнал - 4 контакт: RMS 4 контакт: RMS Корпус: земля

Блокировка постоянного тока
Дифференциальная блокировка до максимального синфазного напряжения

Коэф. осл. синфазного сигнала
>50 дБ, обычно 80 дБ (50-500 Гц)

ВЧ-фильтр
Синфазный режим: 425 Гц Дифференциальный режим: 142 Гц

TIM-фильтр
Интегрированный с процессором (<80 Гц)

Ном. входная чувствительность
0 дБV (1,0 В RMS, 1,4 В пик) в постоянном режиме

Уровень входного сигнала
Источник аудио должен поддерживать уровень до +20 дБV (10 дБV RMS, 14 дБV пик.) на 600 Ом для обеспечения максимального звукового давления в рабочей полосе частот громкоговорителя

Усилитель

Тип
2-канальный MOSFET (класс AB/H мост)

Охлаждение
Принудительное

Питание

Разъемы
PowerCON 32

Рекоменд. диапазон напряжений
208-235 В~ 50/60 Гц

Срабатывание защиты
165–264 В~

Ток в режиме ожидания
0,6 А RMS (230 В~)

Макс. ток длит. режима (>10 с)
10,5 А RMS (230 В~)

Пиковый ток(<1 c)5
5 18 А RMS (230 В~)

Пиковый моментальный ток
53 А RMS (230 В~)

Пусковой ток
<30 А RMS (230 В~)

Полные технические характеристики

Основные технические характеристики:

• Два конических драйвера 18”
• АЧХ: 28 – 100 Гц, ФЧХ: 34 – 82 Гц (±30°)
• Усилитель 2-канальный, MOSFET, класс AB/H bridged
• Питание: 100–240 В, 50/60 Гц
• Габариты: 1388 x 520 x 838 мм
• Вес: 129,3 кг
• PowerCon32, коннекторы 5-pin, looping, RMS, система крепления
• Линейное пиковое звуковое давление 140 дБ с крест-фактором 9,5 дБ (M-noise)
• Широкий ассортимент аксессуаров для транспортировки и крепления

Управление и контроль RMS

Передача всех параметров усилителя головному управляющему компьютеру по 2-проводной витой паре

Примечания

• Рекомендуемый максимальный диапазон частот зависит от нагрузки и акустики помещения.
• Замер производился на одном громкоговорителе, разрешение 1/3 октавы, расстояние 4 м.
• Комплектуется 3- или 5-контактными разъемами XLR. 5-контактный XLR может принимать/передавать как симметричный аудиосигнал, так и RMS.
• 4 и 5 контакты отвечают за передачу сигнала RMS
• Кабель питания должен соответствовать по калибру максимальным значениям тока. В противном случае напряжение может выйти за допустимые пределы, что приведет к срабатыванию защиты

Примечания

• Для расчета уровня звукового давления и зоны покрытия используйте программное обеспечение Meyer Sound MAPP XT.
• Рекомендуемый максимальный рабочий диапазон частот. Точная характеристика зависит от режима работы громкоговорителей и параметров помещения.
• Разъемы XLR 5-pin позволяют передавать симметричный аудиосигнал и данные RMS по одному кабелю.
• Предварительная информация. Данные могут быть изменены без уведомления.

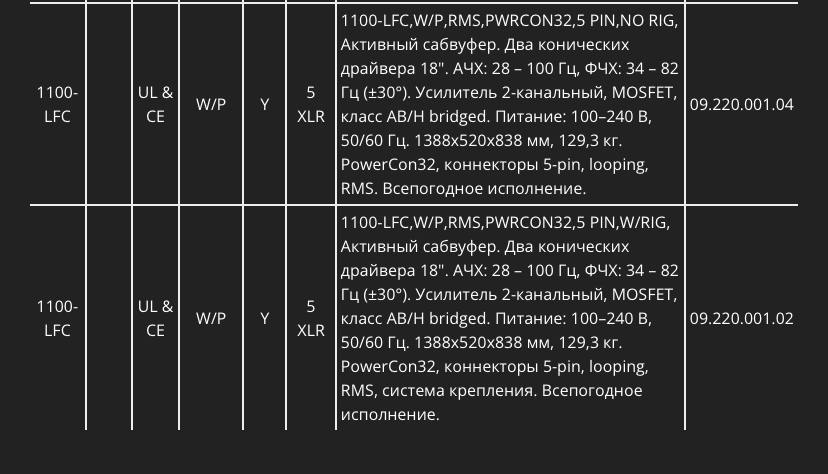

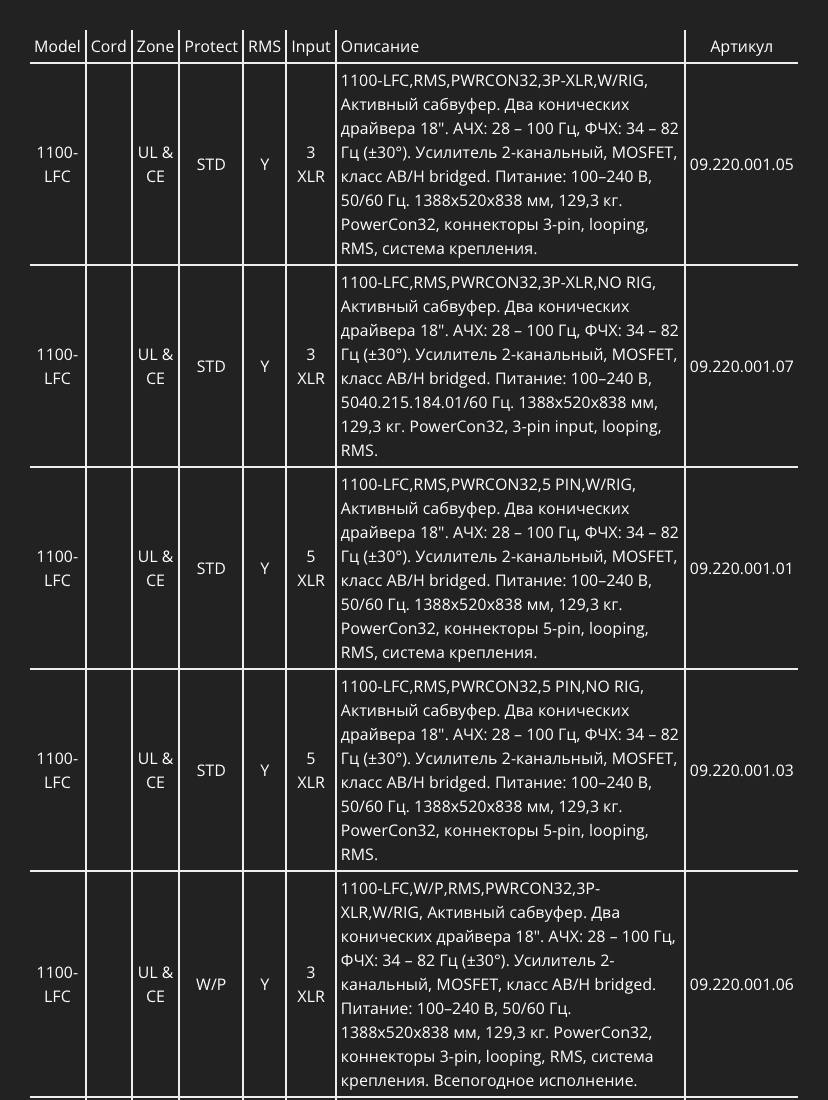

Модификации

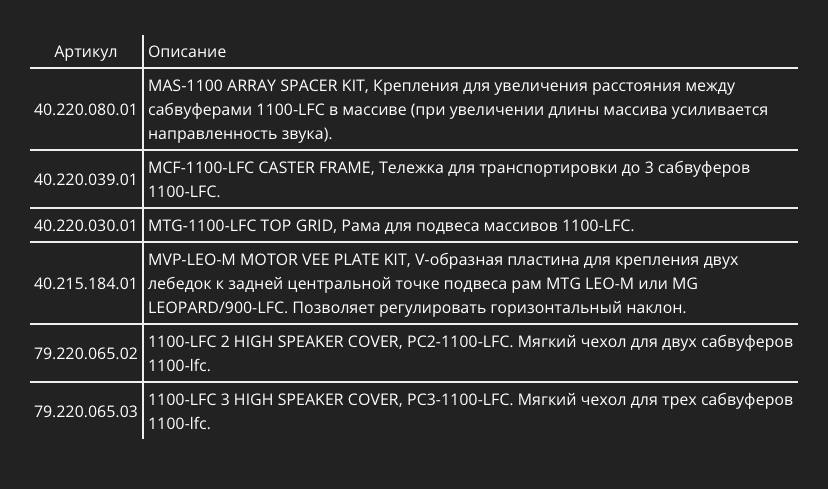

Совместимые аксуссуары

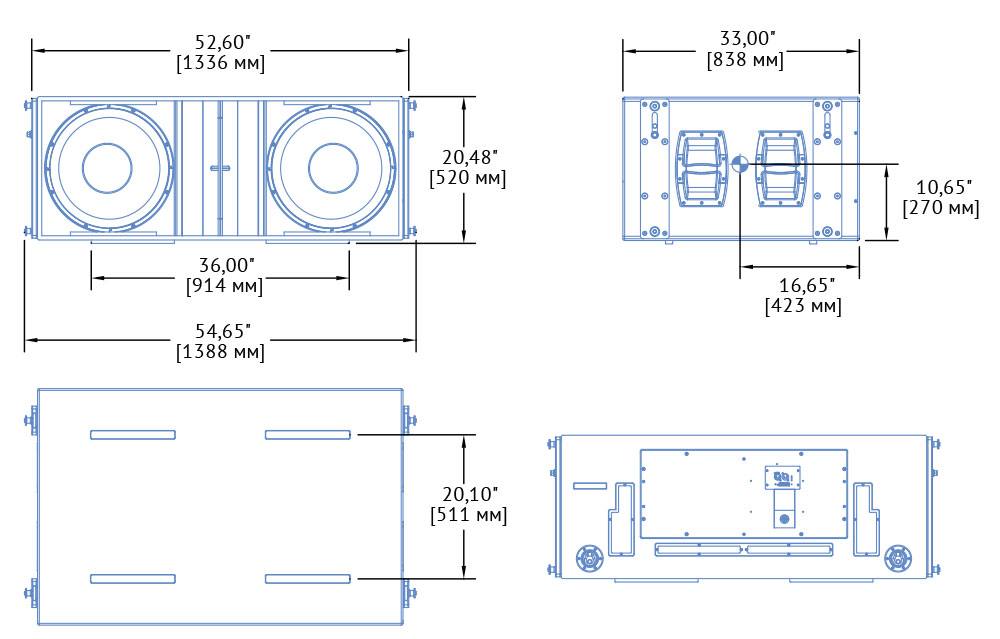

Габариты
